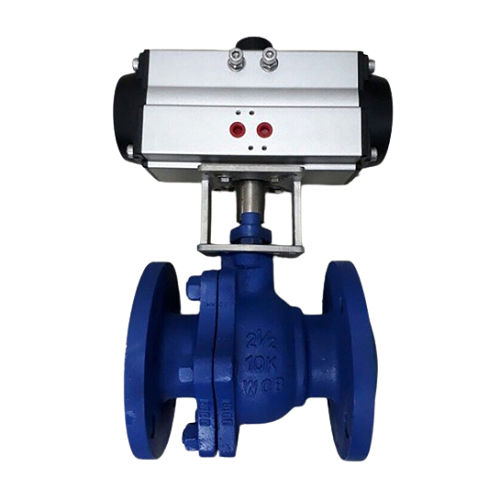

Van bi gang điều khiển khí nén

I. Giới thiệu van bi gang điều khiển khí nén

Van bi gang điều khiển khí nén là dòng van công nghiệp có bề ngoài thân được làm từ chất liệu gang, với thiết kế đĩa van hình cầu được đục lỗ xuyên tâm để dòng chảy lưu chất có thể di chuyển qua van. Dòng van này có khả năng điều khiển tự động từ xa bằng khí nén, nhờ được trang bị bộ điều khiển khí nén để điều khiển hoạt động của van.

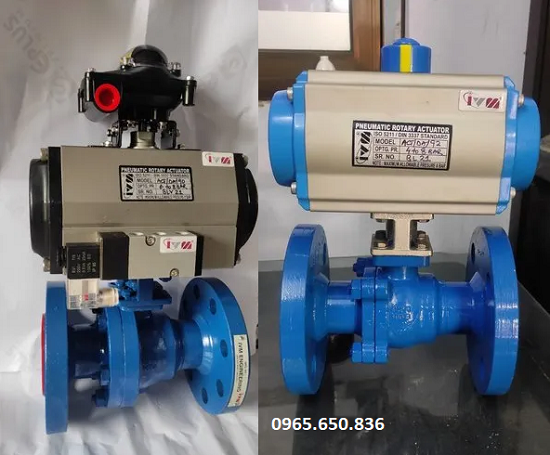

Van bi gang điều khiển bằng khí nén.

Hiện nay các dòng van bi gang điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trực tiếp trên toàn quốc với đầy đủ các chủng loại, mẫu mã và kích thước khác nhau. Các sản phẩm của chúng tôi đều là hàng chính hãng với đầy đủ các giấy tờ như CO - CQ, Catalog,... và được bảo hành lên đến 12 tháng.

II. Thông số kỹ thuật

III. Hình ảnh thực tế van bi gang điều khiển khí nén

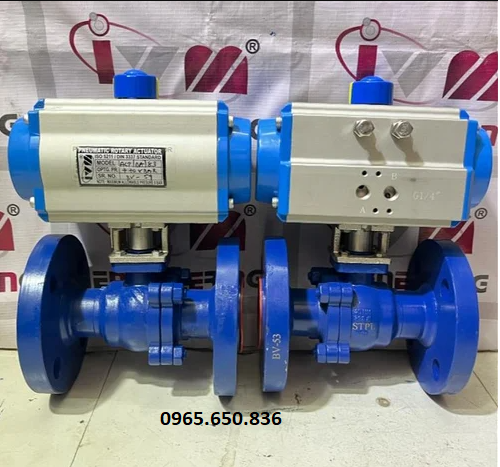

Van bi gang khí nén - Thuận Phát Valve.

IV. Cấu tạo và nguyên lý hoạt động của van bi gang điều khiển khí nén

4.1. Cấu tạo

Van bi gang điều khiển khí nén có cấu tạo khá đơn giản, đặc điểm nổi bật của dòng van này nằm ở thiết kế bi van dạng hình cầu và được thay thế bộ phận tay gạt điều khiển bằng bộ điều khiển khí nén để điều khiển hoạt động của van. Cấu tạo của dòng van này được chia thày 2 phần chính là phần van cơ và bộ điều khiển khí nén, chi tiết cấu tạo của từng phần như sau:

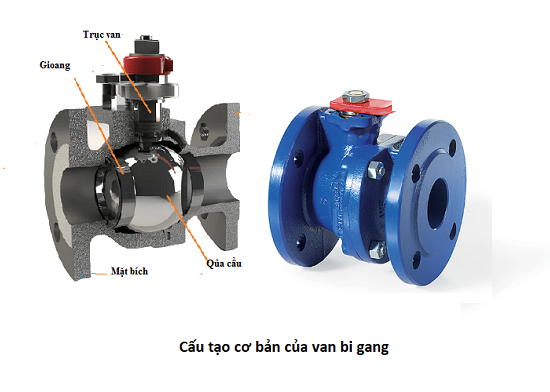

Phần van cơ

Van bi cơ là dòng có thiết kế đĩa van hình cầu đặc trưng được đục lỗ xuyên tâm để dòng lưu chất có thể di chuyển qua van, cấu tạo của phần van cơ gồm 4 bộ phận chính, đó là:

• Thân van: Được làm từ chất liệu gang, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Đây có thể xem là vỏ bọc bên ngoài của van, bao bọc các bộ phận còn lại của van bên trong thân.
• Đĩa van: Có dạng hình cầu được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van, bộ phận này giống như cánh cửa có thể quay góc 90 độ để đóng và mở cho lưu chất lưu thông trong đường ống.
• Trục van: Được đúc nguyên khối dạng hình trụ từ các chất liệu có độ cứng cao, trục van chịu áp lực cao từ dòng chảy và có nhiệm vụ đảm bảo khả năng hoạt động của đường ống hệ thống.
• Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao, gioăng giúp van đảm bảo được độ kín trong quá trình hoạt động đóng mở của bi van.

Bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị truyền động sử dụng năng lượng khí nén để hoạt động, thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của bi van. Bộ điều khiển khí nén được sản xuất với nhiều dạng kích thước và kiểu dáng khác nhau, có thể lắp đặt sử dụng trên mọi dòng thiết kế van bi cơ hiện nay.

Cấu tạo của bộ điều khiển khí nén gồm các chi tiết sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Ốc điều chỉnh hành trình
• Núm hiển thị hành trình
• Điểm kết nối khí nén
• Lò xo đàn hồi ( Tác động đơn )

Bộ điều khiển khí nén Yaccor - Thuận Phát Valve.

4.2. Nguyên lý hoạt động

Van bi gang điều khiển khí nén hoạt động hoàn toàn dựa vào nguyên lý chuyển đổi áp lực khí nén thành động năng của bộ điều khiển khí nén. Khi khí nén được cung cấp vào cổng A của bộ điều khiển piston sẽ di chuyển và khiến trục bánh răng di chuyển theo chuyển động xoay. Trục van được kết nối trực tiếp với trục bánh răng sẽ di chuyển và khiển bi van xoay 1 góc 90 độ ( tức van mở hoàn toàn ).

Khi đóng van chỉ cần cung cấp khí nén vào cổng B lúc này các chuyển động của piston và trục bánh răng sẽ ngược lại với quá trình mở, khiến bi van di chuyển từ góc 90 độ về 0 độ ( Tức van đóng hoàn toàn ). Ngoài ra đối với các dòng van tác động đơn người sử dụng chỉ cần cung cấp khí nén liên tục để mở van, ngừng cung cấp van sẽ tự động đóng lại.

V. Các dòng van bi gang điều khiển khí nén phổ biến trên thị trường

• Van bi ren gang điều khiển khí nén
• Van bi mặt bích gang điều khiển khí nén
• Van bi 2 ngã gang điều khiển khí nén
• Van bi 3 ngã gang điều khiển khí nén
• Van bi 2 mảnh gang điều khiển khí nén
• Van bi 3 mảnh gang điều khiển khí nén
• Van bi gang điều khiển khí nén tác động kép
• Van bi gang điều khiển khí nén tác động đơn
• Van bi gang điều khiển khí nén tuyến tính
• Van bi gang điều khiển khí nén Hàn Quốc
• Van bi gang điều khiển khí nén Đài Loan
• Van bi gang điều khiển khí nén Trung Quốc
• Van bi gang điều khiển khí nén Italia
• Van bi gang điều khiển khí nén Nhật Bản

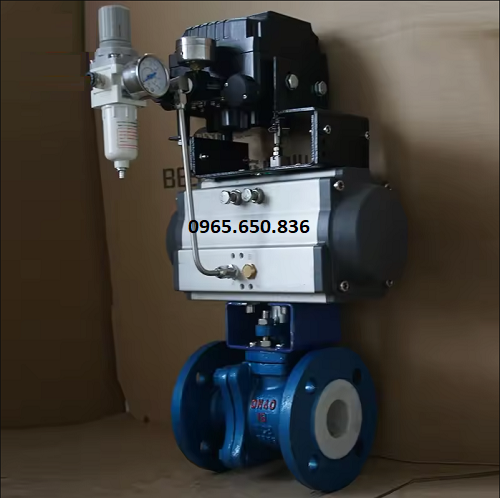

Van bi gang điều khiển khí nén tuyến tính.

VI. Một số ưu, nhược điểm của van bi gang điều khiển khí nén

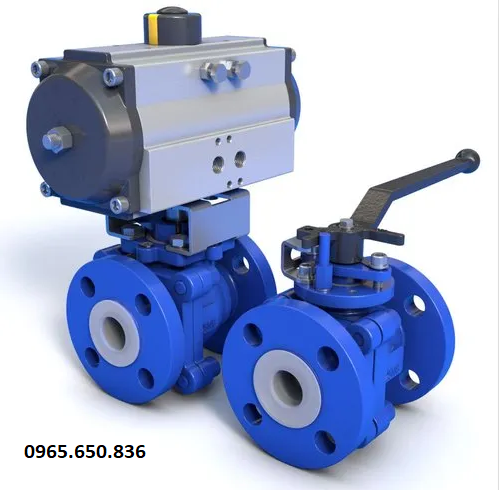

Van bi điều khiển khí nén bằng gang.

VII. Báo giá van bi gang điều khiển khí nén

Hiện nay các dòng van bi gang điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới và phân phối trực tiếp tại thị trường Việt Nam với giá cả ưu đãi. Các dòng van này được chúng tooii làm việc trực tiếp với nhà máy sản xuất, mà không nhập qua bên trung gian nào điều này giúp đảm bảo được chất lượng và giá cả của chúng tôi luôn cạnh tranh nhất thị trường.

Quý khách hàng khi mua hàng của Thuận Phát Valve chúng tôi không chỉ được trải nghiệm những sản phẩm chính hãng với giá cả tốt nhất thị trường, mà còn nhận được nhiều ưu đãi vượt trội khác chỉ có ở Thuận Phát Valve chúng tôi. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành và phát triển cùng quý vị trong thời gian gần nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi thép điều khiển khí nén.
