Van bướm điều khiển khí nén tác động kép

I. Van bướm điều khiển khí nén tác động kép là gì?

Van bướm điều khiển khí nén tác động kép là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này sử dụng dạng điều khiển tác động 2 lần tức 1 lần tác động để mở van và 1 lần để đóng van. Đây là dòng van điều khiển ON/OFF với khả năng có thể mở và đóng ngăn chặn dòng chảy lưu chất di chuyển trong đường ống hệ thống.

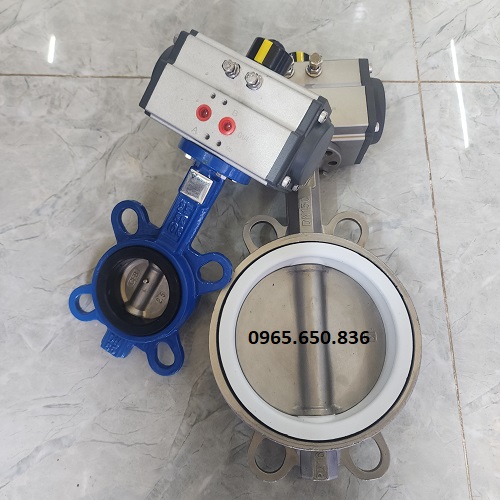

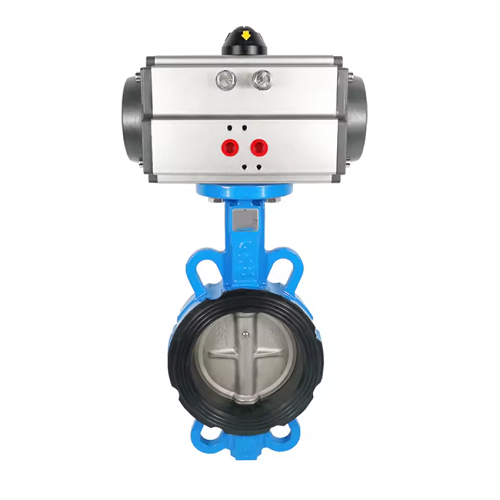

Van bướm điều khiển khí nén tác động kép.

Van bướm khí nén tác động kép được sản xuất từ nhiều chất liệu khác nhau, nhằm đáp ứng hết mọi nhu cầu sử dụng trong các môi trường hệ thống khác nhau. Không những vậy dòng van này cũng được sản xuất với đa dạng mẫu mã, hình dáng và kích thước có thể dễ dàng lựa chọn loại van phù hợp nhất với nhu cầu sử dụng của hệ thống.

1.1. Lý do nên sử dụng van bướm điều khiển khí nén tác động kép

Van bướm điều khiển khí nén tác động kép là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Dòng van này mang trong mình nhiều đặc điểm vượt trội so với các dòng van khác có cùng chức năng khác trên thị trường, những đặc điểm này đã giúp dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

• Van có khả năng điều khiển hoạt động dòng chảy lưu chất 1 cách linh hoạt và chính xác.
• Thời gian hoàn thành chu trình đóng mở nhanh chóng, chỉ mất từ 1 - 2 giây cho 1 chu trình đóng mở.
• Sử dụng năng lượng tự nhiên để hoạt động, không gây hại đến môi trường và giảm thiểu được chi phí vận hành cho người sử dụng.
• Van có thể được trang bị thêm nhiều các thiết bị hỗ trợ để giảm thiểu các hạn chế của van trong quá trình sử dụng.

1.2. Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN1200.
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF.
• Dạng vận hành: Tác động kép.
• Dạng kết nối: Mặt bích, Wafer, Lug.
• Khí nén sử dụng: 3bar - 8bar.

• Tiêu chuẩn bộ điều khiển: IP67 - IP68.
• Tiêu chuẩn mặt bích: BS, ANSI, DIN, JIS.
• Áp lực làm việc: PN10,....PN60.
• Nhiệt độ làm việc: Từ 0 độ C đến 250 độ C.
• Môi trường làm việc: Nước sạch, nước thải, hóa chất, xăng, dầu, dung dịch dạng lỏng,....
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản, EU,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.

II. Hình ảnh thực tế của van bướm điều khiển khí nén tác động kép

Một số hình ảnh van bướm điều khiển khí nén tác động kép tại tổng kho van công nghiệp Thuận Phát Valve.

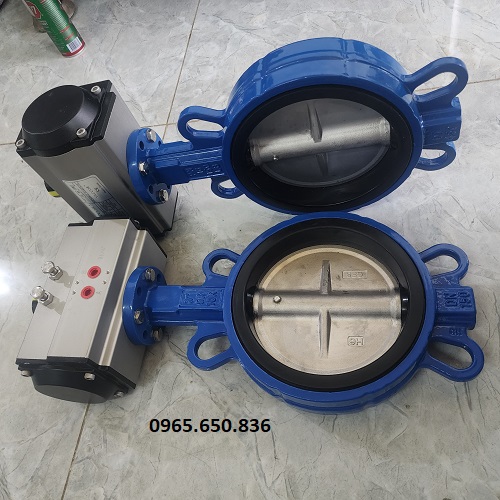

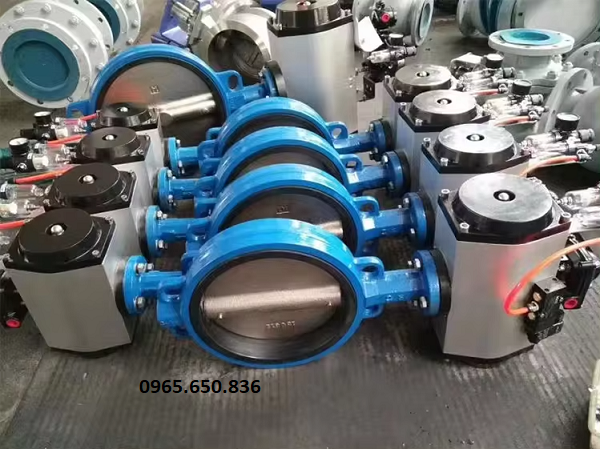

Van bướm điều khiển khí nén DN200 tác động kép.

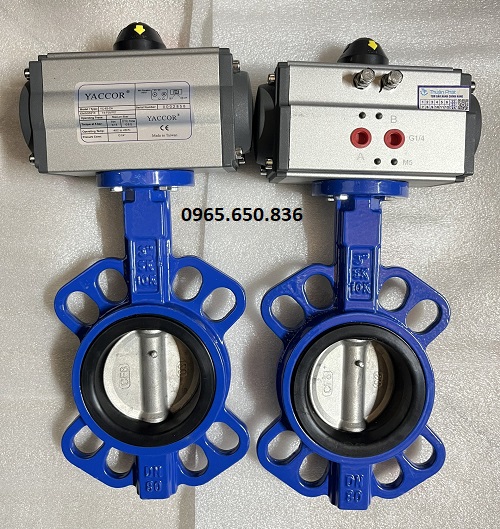

Van bướm điều khiển khí nén tác động kép - Thuận Phát Valve.

III. Cấu tạo và cách hoạt động của van bướm điều khiển khí nén tác động kép

3.1. Cấu tạo

Van bướm điều khiển khí nén tác động kép có cấu tạo khá đơn giản, được chi làm 2 phần khác nhau là bộ phận van cơ và bộ phận điều khiển. Mỗi bộ phận điều có những chức năng riêng biệt hỗ trợ cho nhau trong quá trình hoạt động của van, điều này giúp van có thể hoạt động ổn định, đảm bảo được các yêu cầu của van trong quá trình vận hành trên hệ thống.

Phần van cơ

Van bướm cơ là dòng van với thiết kế thân van và đĩa van có hình dạng cánh bướm, được loại bỏ bộ phận điều khiển bằng tay gạt để có thể kết nối với bộ điều khiển khí nén. Bộ phận này gồm nhiều các chi tiết với nhau, kết nối thành 1 thể , ngoài ra van bướm cơ cũng là bộ phận được kết nối trực tiếp với đường ống và lưu chất.

Các chi tiết của bộ phận van cơ gồm:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín

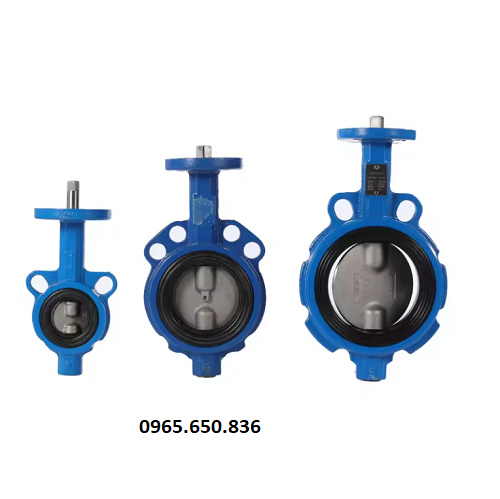

Phần van cơ của van bướm điều khiển khí nén tác động kép.

Bộ phận điều khiển

Bộ phận điều khiển hay còn được gọi là bộ điều khiển khí nén, đây là bộ phận chịu trách nhiệm chính cho hoạt động đóng và mở của van. Bộ phận này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của đĩa van, bộ phận này gồm nhiều chi tiết khác nhau được kết hợp với nhau 1 cách hoàn hỏa giúp thiết bị này có lực kéo lớn, khả năng hoạt động ổn định và ít gặp sự cố trong thời gian dài sử dụng.

Các chi tiết của bộ phận này gồm:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Vít điều chỉnh hành trình
• Cổng vào khí nén
• Núm hiển thị hành trình

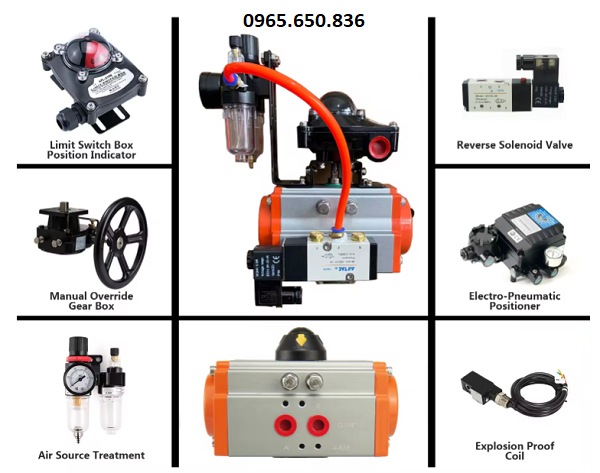

Bộ điều khiển khí nén và các thiết bị hỗ trợ hoạt động.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén tác động kép hoạt động hoàn toàn dựa vào nguyền lý chuyển đổi áp lực khí nén thành cơ năng từ đó điều khiển hoạt động của van bướm cơ. Với khả năng chuyển đổi áp lực mạnh mẽ, giúp van có thể hoạt động tốt kể cả trong các môi trường hệ thống có áp lực dòng chảy lơn. Cụ thể cách dòng van này hoạt động như sau:

Chu trình mở van: Khi cung cấp khí nén vào cổng A trên bộ điều khiển, lúc này khí nén sẽ di chuyển vào buồng trong của piston và đẩy piston di chuyển về ai đầu ủa thân khí nén. Các bánh răng piston cũng di chuyển và khiến trục bánh răng xoay, từ đó tác động lên trục van và khiến đĩa van di chuyển từ góc 0 - 90 độ theo chu trình được thiết kế sẵn ( tức van đã mở hoàn toàn ).

Chu trình đòng van: Khi cung cấp khí nén vào cổng B trên bộ điều khiển, khí nén sẽ di chuyển ra buồng ngoài của piston và đẩy piston di chuyển về gần trục bánh răng. Các tác động từ bánh răng trên piston sẽ làm trục bánh răng di chuyển ngược chiều với quá trình mở và khiến đĩa van di chuyển từ góc 90 độ về 0 độ ( tức van đã đóng hoàn toàn ).

IV. Các dòng van bướm điều khiển khí nén tác động kép phổ biến trên thị trường hiện nay

4.1. Van bướm inox điều khiển khí nén tác động kép

Van bướm inox điều khiển khí nén tác động kép là dòng van có phần van cơ được làm từ chất liệu inox 304, inox 316 có khả năng chịu áp lực và nhiệt độ tốt. Dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hóa chất, các hệ thống có nồng độ oxy hóa cao nhờ vào khả năng chống ăn mòn từ môi trường và dung dịch của inox.

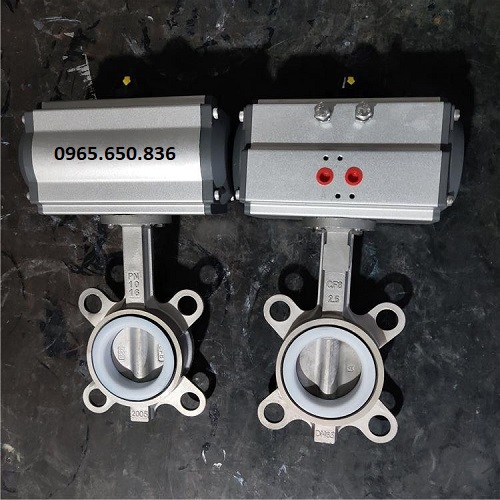

Van bướm inox điều khiển khí nén tác động kép.

4.2. Van bướm thép điều khiển khí nén tác động kép

Van bướm thép điều khiển khí nén tác đông kép là dòng van được làm từ chất liệu thép WCB cao cấp, chất liệu này giúp van có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ lớn, nhiệt độ tối đa có thể chịu lên tới 400 độ C. Vì vậy dòng van này rất được tin tưởng sử dụng trong các hệ thống có áp suất và nhiệt độ cao.

Van bướm thép điều khiển khí nén tác động kép.

4.3. Van bướm gang điều khiển khí nén tác động kép

Van bướm gang điều khiển khí nén tác động kép là dòng van được sử dụng rất phổ biến trên thị trường hiện này. Bởi dòng van này được làm từ chất liệu gang có độ bền khá, khả năng chịu nhiệt độ và áp lực tương đối tốt, đặc biệt giá thành của dòng van này rẻ hơn so với 2 dòng van kể trên.

4.4. Một số dòng van bướm điều khiển khí nén tác động kép khác mà chúng tôi đang cung cấp

• Van bướm nhựa điều khiển khí nén tác động kép
• Van bướm vi sinh điều khiển khí nén tác động kép
• Van bướm chịu áp lực cao khí nén tác động kép
• Van bướm chịu nhiệt độ cao khí nén tác động kép
• Van bướm mặt bích điều khiển khí nén tác động kép
• Van bướm wafer điều khiển khí nén tác động kép
• Van bướm lug điều khiển khí nén tác động kép

V . Đánh giá ưu điểm và nhược điểu của van bướm điều khiển khí nén tác động kép

VI. Ứng dụng cụ thể của van bướm điều khiển khiển khí nén tác động kép trong các hệ thống

Van bướm điều khiển khí nén tác động kép là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Với khả năng điều khiển dòng chảy linh hoạt, giúp dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp trên thị trường hiện nay. Một số hệ thống sử dụng dòng van này mà chúng tôi đã thông kê được trong nhiều năm cung cấp có thể kể đến như:

Ứng dụng 1: Sử dụng trong các nhà máy nước, các hệ thống cung cấp nước sạch thành phố, khu công nghiệp,...

Ứng dụng 2: Sử dụng trong các tòa nhà cao tầng, các hệ thống nước của chung cư, TTTM, các tòa nhà văn phòng.

Ứng dụng 3: Sử dụng trong các nhà máy sản xuất công nghiệp, các nhà máy sản xuất giấy, thực phẩm, đồ uống,...

Ứng dụng 4: Sử dụng trong các hệ thống đường ống dẫn chất đốt, khí đốt, xăng, dầu, hơi nóng,...

Ứng dụng 5: Sử dụng trong các ngành công nghiệp hạng nặng như đóng tàu, sản xuất oto,...

Ứng dụng 6: Sử dụng trong các hệ thống vi sinh, các hệ thống yêu cầu độ sạch, độ tinh khiết của lưu chất cao.

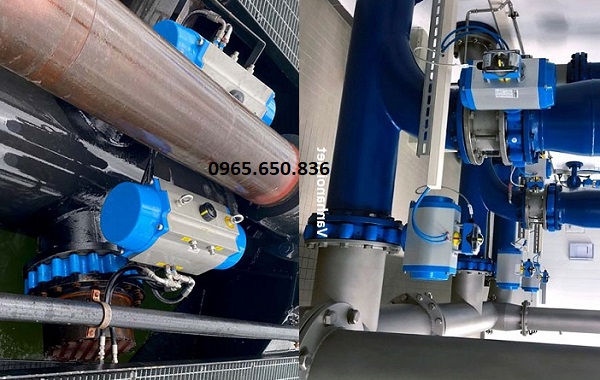

Ứng dụng van bướm điều khiển khí nén tác động kép.
