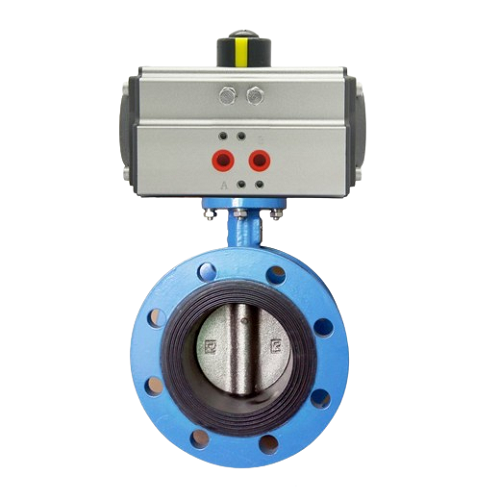

Van bướm bích ĐK khí nén

I. Tìm hiểu chung - Van bướm bích ĐK khí nén là gì?

Van bướm bích ĐK khí nén là tên gọi tắt của dòng van bướm mặt bích điều khiển khí nén, đây là dòng van bướm có thiết kế mặt bích để kết nối với đường ống hệ thông được điều khiển hoạt động bằng bộ điều khiển khí nén. Dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, bởi sự tiện lợi khi được thiết kế mặt bích để kết nối và khả năng điều khiển tự động bằng khí nén.

Van bướm điều khiển khí nén mặt bích được sản xuất từ nhiều dạng chất liệu khác nhau như inox, gang, thép có thể hoạt động tốt trong nhiều dạng môi trường hệ thống và lưu chất khác nhau. Dòng van này có chức năng chủ yếu là điều khiển hoạt động đóng và mở của dòng chảy, ngoài ra van cũng có thể được sử dụng để điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

Van bướm mặt bích điều khiển khí nén gắn tay quay.

Hiện nay các dòng van bướm mặt bích điều khiển khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp phát triển hàng đầu hiện nay. Với đầy đủ các chủng loại và kích thước từ DN50, DN65, DN80, DN100, DN125, DN150,....DN1200 nhằm đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay.

II. Chi tiết thông số kỹ thuật van bướm bích ĐK khí nén

• Sản phẩm: Van bướm bích ĐK khí nén.
• Chất liệu van cơ: Inox, gang, thép.
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Dạng điều khiển: Điều khiển khí nén.
• Phương thức hoạt động: ON/OFF, tuyến tính.
• Phương thức kết nối: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, DIN, BS, ANSI.
• Áp lực khí nén: Từ 3bar đến 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 300 độ C.
• Môi trường làm việc: Nước sạch, nước thải, xăng, dầu, các dạng dung dịch chất lỏng, khí, hơi,...
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, Malaysia, Châu Âu,...
• Bảo hành: 12 tháng, 1 đổi 1 nếu trong quá trình sử dụng gặp lỗi do đơn vị sản xuất.

III. Hình ảnh thực tế van bướm bích ĐK khí nén

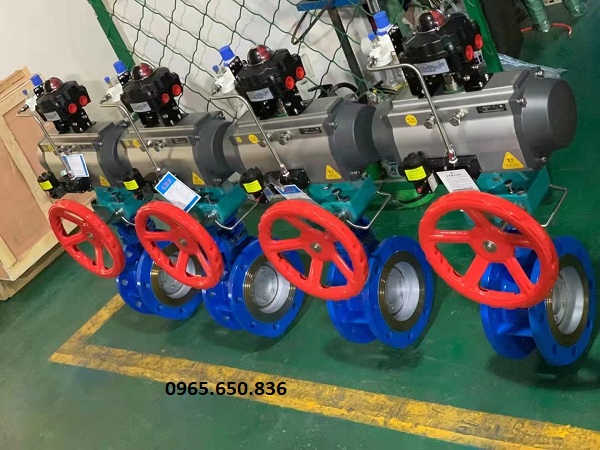

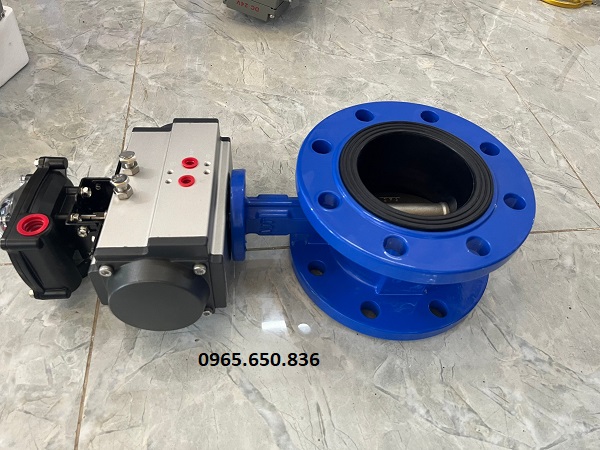

Van bướm 2 mặt bích điều khiển khí nén - Thuận Phát Valve.

IV. Chi tiết cấu tạo và nguyên lý hoạt động của van bướm bích ĐK khí nén

4.1. Chí tiết cấu tạo

Van bướm bích ĐK khí nén là dòng van bướm được thiết kế mặt bích trên thân van để kết nối với đường ống hệ thống, dòng van này có cấu tạo tương tự như các dòng van bướm khác trên thị trường. Cấu tạo cơ bản của dòng van này gồm 5 bộ phận chính là:

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín
• Bộ phận điều khiển

Các bộ phận của dòng van này đều được sản xuất trên dây chuyền hiện đại, dưới sự gia công tỉ mĩ giúp các chi tiết bộ phận đạt độ hoàn thiện cao. Điều này giúp van có khả năng hoạt động ổn định và ít gặp sự cố trong thời gian dài sử dụng.

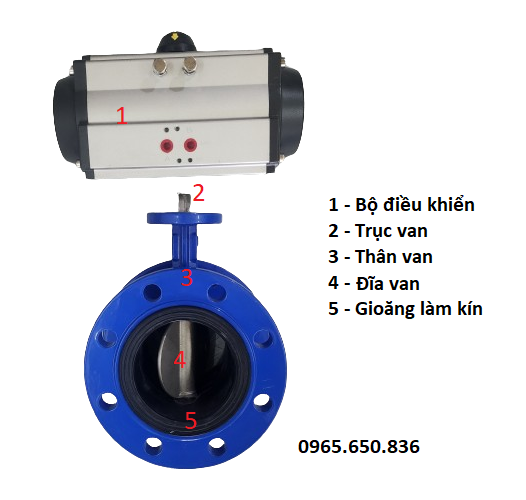

Cấu tạo van bướm mặt bích điều khiển khí nén.

4.2. Nguyên lý hoạt động

Được trang bị bộ điều khiển khí nén để điều khiển hoạt động của van, thiết bị điều khiển này có khả năng chuyển đổi năng lượng khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của đĩa van. Khi cung cấp khí nén vào cổng A đĩa van sẽ di chuyển từ góc 0 độ đến góc 90 độ để mở van ở góc lớn nhất, muốn đóng van người sử dụng cần cung cấp khí nén vào cồng B là này đĩa van sẽ di chuyển ngược lại từ góc 90 độ về góc 0 độ đển hoàn toàn đóng van.

V. Các dòng van bướm bích DK khí nén phổ biến mà chúng tôi đang cung cấp

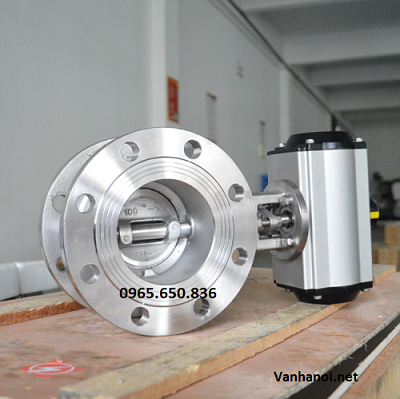

5.1. Van bướm inox mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: DN50 - DN600. Chất liệu van: Inox 304, inox 316. chất liệu đĩa: Inox, Thép WCB. Dạng điều khiển: khí nén.  Phương thức kết nối: Kết nối mặt bích. Tiêu chuẩn: JIS, DIN, BS, ANSI. Áp suất: PN10, PN16,...PN40. Nhiệt độ: Tối đa 250 độ C. Môi trường: Nước sạch, hóa chất, khí, hơi,... Bảo hành: 12 tháng.

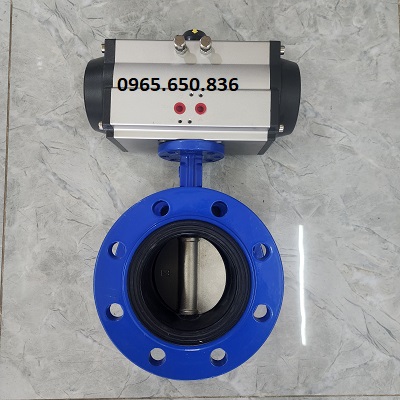

5.2. Van bướm gang mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: DN50 - DN1200. Chất liệu thân: Gang. Chất liệu đĩa: Inox, thép. Điều khiển: Khí nén. Dạng kết nối: Mặt bích.  Tiêu chuẩn mặt bích: DIN, BS, ANSI, JIS. Áp suất: PN10, PN16, PN25. Nhiệt độ: Tối đa 180 độ C. Môi trường: Nước thải, xăng, dầu,... Bảo hành: 12 tháng.

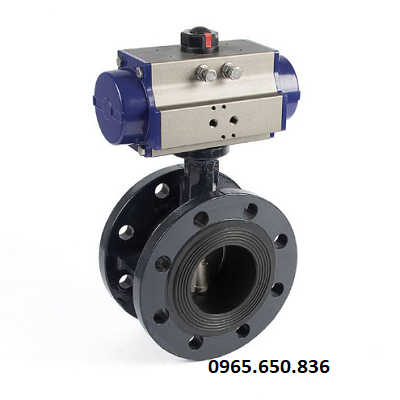

5.3. Van bướm thép mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: DN50 - DN1000. Chất liệu thân: Thép WCB. Chất liệu đĩa: inox, thép Wcb. Điều khiển: Điều khiển khí nén. Kết nối: Kết nối mặt bích. Tiêu chuẩn: BS, ANSI, DIN, JIS. Áp suất đường ống: PN10,....PN60. Nhiệt độ làm việc: Tối đa 400 độ C. Môi trường: Nhiệt độ cao, áp suất cao. Bảo hành: 12 tháng.

5.4. Một số dòng van bướm bích ĐK khí nén khác

• Van bướm mặt bích điều khiển khí nén tác động đơn
• Van bướm mặt bích điều khiển khí nén tác động kép
• Van bướm mặt bích điều khiển khí nén tuyến tính
• Van bướm mặt bích điều khiển khí nén Hàn Quốc
• Van bướm mặt bích điều khiển khí nén Trung Quốc
• Van bướm mặt bích điều khiển khí nén Nhật Bản
• Van bướm mặt bích điều khiển khí nén Đài Loan
• Van bướm mặt bích điều khiển khí nén Malaysia

VI. Ưu điểm và ứng dụng của van bướm bích ĐK khí nén

6.1. Ưu điểm của van bướm bích ĐK khí nén

Van bướm bích ĐK khí nén là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, điều này cũng bời vì dòng van này mang nhiều ưu điểm vượt trội so với các dòng van có cùng chức năng khác trên thị trường. Một số ưu điểm của dòng van này có thể kể đến như:

Ưu điểm 1: Van có thiết kế mặt bích trên thân van, thiết kế này giúp dễ dàng lắp đặt, tăng khả năng kết nối và đảm bảo về độ chắc chắn của điểm kết nối hơn.

Ưu điểm 2: Với khả năng điều khiển từ xa bằng khí nén, van giúp người sử dụng giàm thiểu được thời gian và công sức vận hành hệ thống.

Ưu điểm 3: Van có nhiều dạng hoạt động khác nhau, tùy vào nhu cầu sử dụng của hệ thống để lựa chọn dạng hoạt động phù hợp nhất.

Ưu điểm 4: Dãi kích thước rộng giúp người sử dụng có thể dễ dàng lựa chọn dòng van có kích thước phù hợp nhất với kích thước đường ống.

Ưu điểm 5: Van được sản xuất từ nhiều chất liệu khác nhau, mỗi dạng chất liệu sẽ phù hợp sử dụng trong các dạng hệ thống mà môi trường khác nhau.

Ưu điểm 6: Van được Thuận Phát Valve nhập khẩu và phân phối trực tiếp trên thị trường với đầy đủ CO - CQ, catalog và được bảo hành lên đến 12 tháng.

6.2. Ứng dụng của van bướm bích ĐK khí nén trong các hệ thống

Nhìn vào những ưu điểm vượt trội kể trên của dòng van này, chúng ta có thể dễ dàng biết được dòng van này có thể hoạt động hiệu quả nhất trong những hệ thống nào. Dưới đây là 1 số hệ thống sử dụng dòng van này đạt được hiệu quả tốt nhất mà chúng tôi đã thông kê trong nhiều năm cung cấp sản phẩm trên thị trường, mời quý vị cùng tham khảo.

• Ứng dụng trong các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt, nước sạch sản xuất công nghiệp.
• Ứng dụng trong các đường ống dẫn nước thải, các hệ thống xử lý nước thải.
• Ứng dụng trong các nhà máy sản xuất giấy, bao bì, thực phẩm, đồ uống, bia, rượu,...
• Ứng dụng trong các hệ thống khai thác tài nguyên thiên nhiên, khai thác xăng, dầu, chất đốt,...
• Ứng dụng trong các hệ thống đường ống dẫn xăng, dầu xuyên lục địa, xuyên biển,...
• Ứng dụng trong các ngành công nghiệp hạng nặng như sản xuất oto, đóng tàu,...

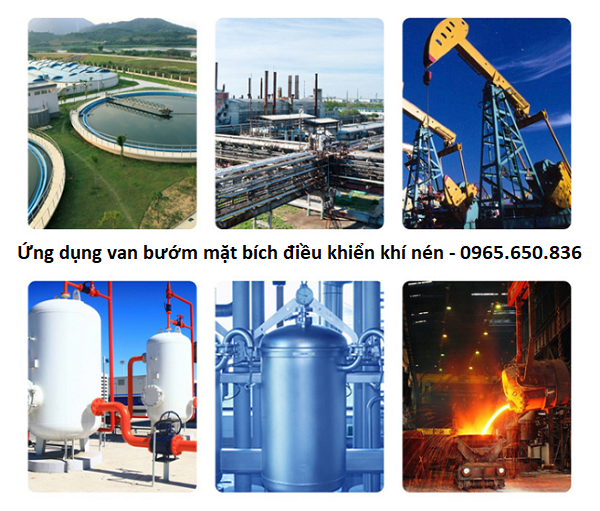

Ứng dụng van bướm mặt bích điều khiển khí nén.

VII. Báo giá van bướm bích ĐK khí nén

Hiện nay các dòng van bướm mặt bích điều khiển khí nén đang được Thuận Phát Valve chúng tôi phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các đơn vị sản xuất mà không thông qua bên trung gian thứ 3 nào, điều này giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Ngoài ra dòng van này rất đa dạng về mẫu mã, chủng loại và kích thước, các yếu tố này đều có ảnh hướng lớn tới giá thành của van. Quý khách hàng quan tâm đến sản phẩm và muốn được tư vấn, nhận báo giá chi tiết cho sản phẩm vui lòng liên hệ trực tiếp với chúng tôi.

Chân thành cảm ơn quý khách hàng đã tin tưởng và đồng hành cùng chúng tôi trong các dự án gần nhất!

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà nội.

Tìm hiểu thêm: Van bướm khí nén Hàn Quốc.
