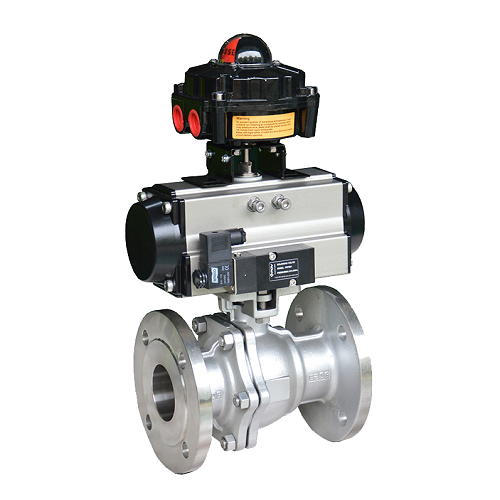

Van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở

I. Giới thiệu chung về van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở

Van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở là dòng van bi được kết hợp với bộ điều khiển khí nén và bộ hiển thị thông báo đóng mở limit switch box. Đây là thiết bị được sử dụng để điều khiển hoạt động của dòng chảy trong đường ống hệ thống có lưu chất dạng lỏng, nước, khí, hơi, hóa chất.

Van bi điều khiển khí nén gắn limit switch box là dòng van tự động hóa được sử dụng rất phổ biến trên thị trường hiện nay, bộ hiển thị thông báo hoạt động giúp hiển thị trạng thái hoạt động của van từ xa. Thân van được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa có thể sử dụng trong mọi môi trường hệ thống và lưu chất hiện nay.

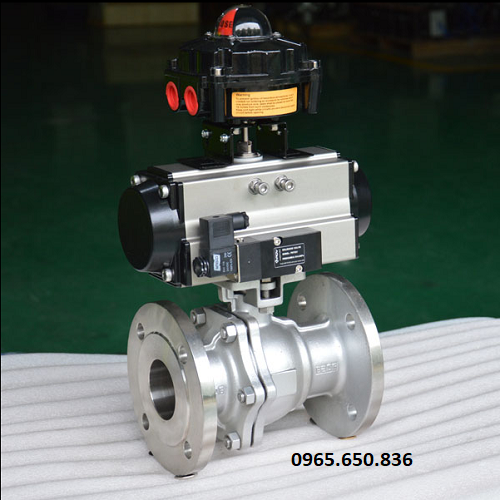

Van bi điều khiển khí nén kèm bộ hiển thị đóng mở.

Ngoài ra van cũng được thiết kế với nhiều dạng hoạt động khác nhau, đáp ứng mọi nhu cầu sử dụng của hệ thống công nghiệp hiện nay. Các dòng van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở đang được Thuận Phát Valve chúng tôi phân phối trực tiếp trên thị trường với giá cả ưu đãi, giao hàng tận nơi, đầy đủ giất tờ và được bảo hành lên đến 12 tháng.

1.1. Thông số kỹ thuật

• Kích thước van: DN15 đến DN500.
• Chất liệu chế tạo van: Gang, thép, nhựa, inox 304, 316.
• Gioăng làm kín: Cao su, Teflon, Viton, PTFE,..
• Bộ điều khiển khí nén: Hợp kim nhôm.
• Bộ công tắc giám sát: Nhựa, hợp kim nhôm.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng tác động: Tác động đơn - Tác động kép.
• Hoạt động đóng mở: ON/OFF - Tuyến tính.
• Kiểu kết nối: Nối ren, lắp bích.
• Tiêu chuẩn kết nối: DIN, JIS, ANSI, BS.
• Trạng thái hiển thị: ON – OFF, Góc độ 0 – 90 độ.
• Áp lực làm việc: 10kg/cm2 - 25kg/cm2.
• Áp lực khí nén sử dụng: 3Bar - 8Bar.
• Nhiệt độ hoạt động tối đa: Max 250 độ C.
• Môi trường sử dụng: Nước, hơi nóng, hóa chất, khí, gas, xăng, dầu,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,…
• Thương hiệu: Kitz, Wonil, Samwoo, Sanwa, Toyo,…
• Tình trạng hàng: Luôn có sẵn với SLL.
• Giấy tờ đi kèm: Đầy đủ CO-CQ, Catalogue, VAT, Bill of lading,..
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm nếu gặp lỗi do nhà sản xuất.

1.2. Hình ảnh thực tế van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở

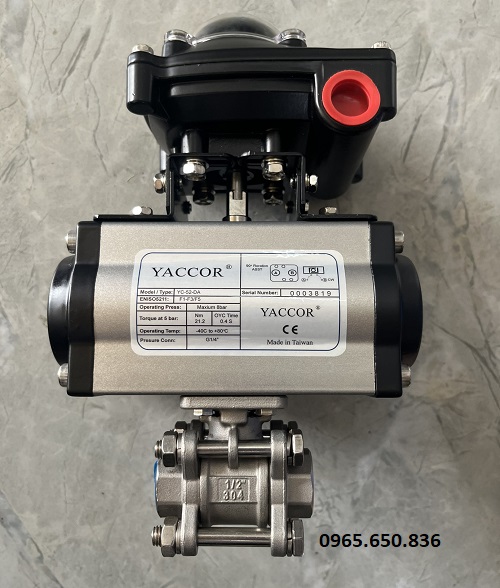

Van bi DN15 khí nén kém Limit switch box.

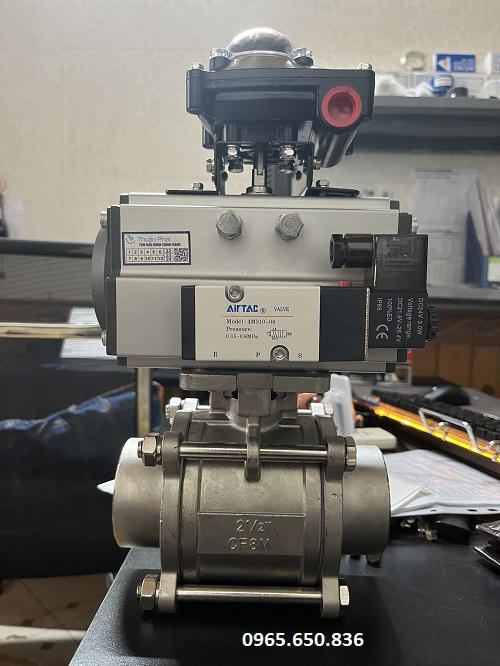

Van bi khí nén kèm công tắc giám sát hành trình.

II. Lý do nên sử dụng van bi điều khiển khí nén lắp bộ hiện thị thông báo đóng mở

Van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có nhiều tính năng vượt trội giúp tăng khả năng điều hành của hệ thống. Cùng điểm qua 1 số tính năng của dòng van này dưới đây, mời quý vị cùng tham khảo.

- Điều khiển dòng chảy: Van có khả năng đóng, mở hoặc điều tiết lưu lượng dòng chảy 1 cách linh hoạt, ngoài ra với thiết kế thân 3 ngã giúp van có thể điều hướng và pha trộn các dòng chảy lại với nhau.

- Hiển thị thông báo hành trình: Nhờ vào bộ hiển thị thông báo đóng mở, giúp hiển thị trạng thái hoạt động của van mà người sử dụng có thể biết được trạng thái hoạt động của van từ xa mà không cần tiếp cận vị trí lắp đặt van.

- Khả năng điều khiển tự động: Van có khả năng điều khiển tự động bằng năng lượng khí nén, giúp giảm thiểu được nhân công và chi phí vận hành cho hệ thống khi lắp đặt nhiều van hoạt động cùng lúc.

- Chất liệu sản xuất cao cấp: Van được sản xuất từ những chất liệu cao cấp có độ bền cơ học cao, đặc biệt mỗi dạng chất liệu sẽ phù hợp sử dụng trong các môi trường hệ thống và lưu chất khác nhau.

- Đa dạng kiểu dáng và kích thước: Van được sản xuất với đa dạng kiểu dáng và kích thước khác nhau, đáp ứng mọi nhu cầu sử dụng và lắp đặt trên các hệ thống đường ống công nghiệp hiện nay.

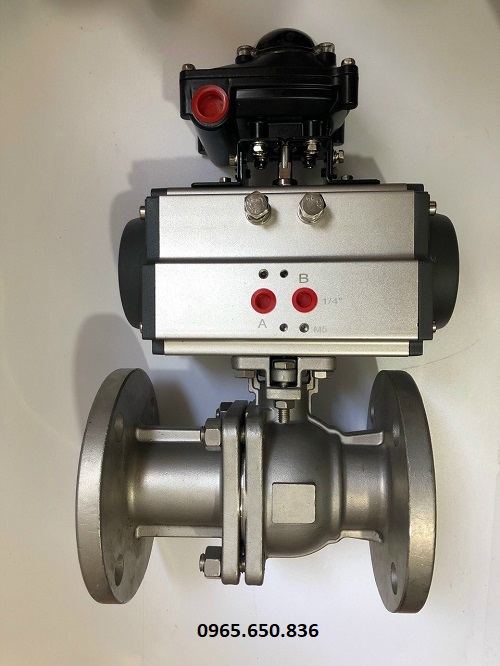

Van bi inox khí nén gắn công tắc giám sát.

III. Cấu tạo van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở

Van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở có cấu tạo được ghép từ 3 phần chính là phần van bi cơ, bộ điều khiển khí nén và bộ hiển thị thông báo đóng mở ( limit switch box ). Chi tiết cấu tạo từng phần như sau:

3.1. Cấu tạo van bi cơ

• Van bi cơ được sản xuất từ các chất liệu gang, inox, thép, nhựa với nhiều dạng thiết kế khác nhau như 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh.
• Cấu tạo của van bi cơ gồm 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín.
• Thiết kế đĩa van hình cầu có thể quay từ góc 0 độ đến 90 độ để mở van và ngược lại từ góc 90 độ về 0 độ để đóng van.
• Thân van được thiết kế 2 dạng kết nối với đường ống phổ biến nhất hiện nay là kết nối ren và kết nối mặt bích.

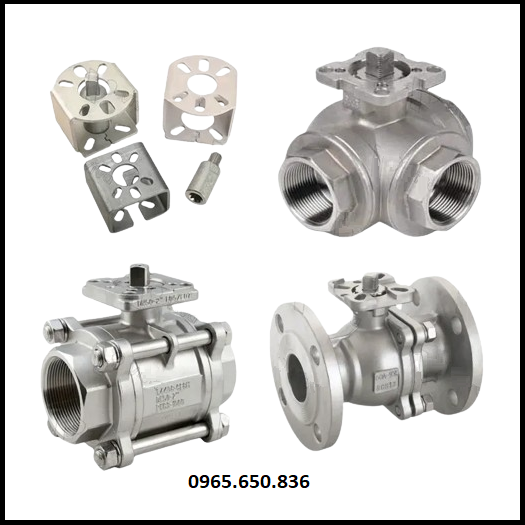

Van bi cơ lắp điều khiển.

3.2. Bộ điều khiển khí nén

• Thiết bị chuyển đổ áp lực khí nén thành động năng để điều khiển hoạt động đóng mở của van bi cơ, với 2 dạng tác động động khác nhau là tác động kép và tác động đơn.
• Dạng tác động kép cần tác động 2 lần để điều khiển hoạt động của van, 1 lần để mở van và 1 lần nữa để đóng van về vị trí ban đầu.
• Dạng tác động đơn được trang bị thêm các lò xo ở 2 đầu piston, chỉ cần tác động 1 lần để mở van và áp lực của lò so sẽ đẩy piston về vị trí ban đầu.
• Bề ngoài của bộ điều khiển được làm từ chất liệu hợp kim nhôm, thiết kế đạt đủ tiêu chuẩn IP67 có khả năng kháng bụi , kháng nước tốt.

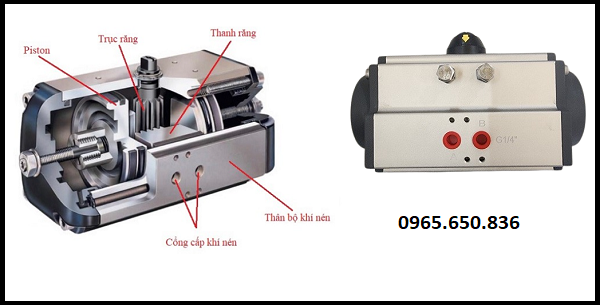

Cấu tạo bộ điều khiển bằng khí nén.

3.3. Bộ hiển thị thông báo đóng mở

• Hiển thị trạng thánh hoạt động của van, với 2 màu đỏ và vàng trong đó màu đỏ biểu thị van đóng và mau vàng biểu thị van đang mở.
• Bộ hiển thị có thể chuyền tín hiệu đến tủ điểu khiển thông qua tín hiệu analog,...

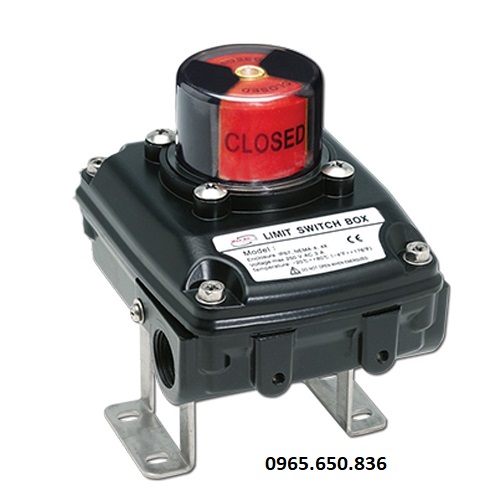

Công tắc giám sát hành trình.

IV. Ứng dụng van bi điều khiển khí nén lắp bộ hiển thị thông báo đóng mở

Là một trong những dòng van tự động hóa rất được tin tưởng sử dụng trên thị trường hiện nay, cùng chúng tôi điểm qua 1 số ứng dụng thực tế của dòng van này trong các hệ thống đường ống như:

- Ứng dụng 1: Sử dụng trong các hệ thống đường ống nhà cao tầng, tòa nhà chung cư, văn phòng, TTTM,...

- Ứng dụng 2: Sử dụng trong các hệ thống sản xuất công nghiệp, các hệ thống đóng gói,...

- Ứng dụng 3: Sử dụng trong các hệ thống HVAC điều hòa nhiệt độ, hệ thống điều hòa trung tâm chiller.

- Ứng dụng 4: Sử dụng trong các hệ thống xử lý hóa chất, hệ thống chiết xuất tinh chất,...

- Ứng dụng 5: Sử dụng trong ngành lọc hóa dầu, đường ống dẫn, giản khoan khai thác,...

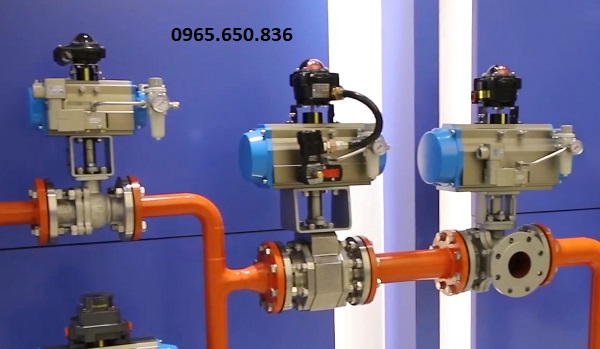

Ứng dụng van bi khí nén kém công tắc giám sát hành trình.

V. Thuận Phát Valve địa điểm cung cấp van công nghiệp uy tín hàng đầu hiện nay

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp trên thị trường hiện nay. Các dòng sản phẩm được chúng tôi nhập khẩu trực tiếp từ các thương hiệu nổi tiếng hàng đầu thế giới và phân phối trên thị trường với giá cả ưu đãi nhất.

Chúng tôi luôn cam kết sản phẩm chính hãng, chất lượng cao, giá cả tốt đi kèm nữa là các chế độ bảo hành và hỗ trợ tư vấn trong quá trình mua hàng và lắp đặt hàng đầu thị trường hiện nay. Các sản phẩm của chúng tôi luôn được bảo hành 12 tháng và 1 đổi 1 trong vòng 1 năm nếu sử dụng gặp sự cố do đơn vị sản xuất.

Quý khách hàng quan tâm và tin tưởng sản phẩm của chúng tôi vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất của sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm, tin tưởng và theo dõi bài viết của chúng tôi !
