Van bi thép điều khiển khí nén

I. Giới thiệu van bi thép điều khiển khí nén

Van bi thép điều khiển khí nén là dòng van bi được làm từ chất liệu thép WCB, đây là chất liệu đặc biệt chuyên sử dụng trong các hệ thống đường ống có áp lực và nhiệt độ cao. Dòng van này sử dụng bộ điều khiển khí nén để điều khiển hoạt động của van, bộ điều khiển này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần tác động trực tiếp lên van.

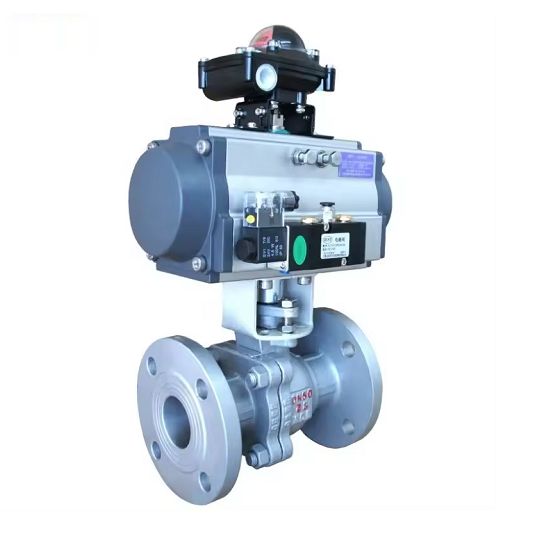

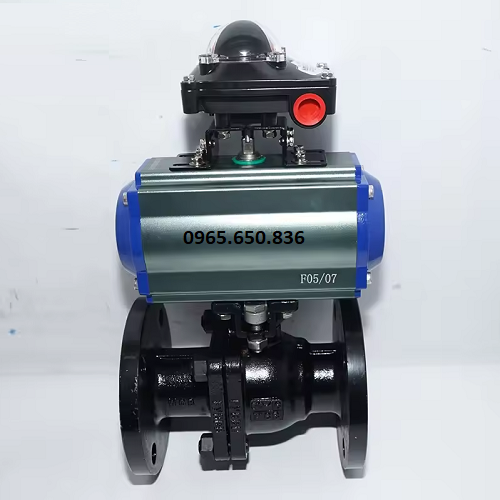

Van bi thép điều khiển bằng khí nén.

Van bi thép điều khiển bằng khí nén rất được ưu chuộng sử dụng trong các hệ thống đường ống công nghiệp hiện nay, đặc biệt đối với các hệ thống có áp lực và nhiệt độ cao, nhiệt độ tối đa dòng van này có thể chịu lên tới hớn 300 độ C. Ngoài ra van cũng được sản xuất với đa dạng kích thước từ DN15 - DN500 với nhiều mẫu mã, kiểu dáng khác nhau nhằm đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hiện nay.

II. Thông số kỹ thuật

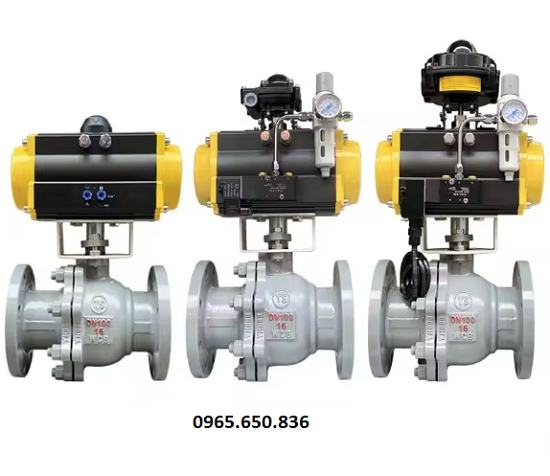

III. Hình ảnh thực tế van bi thép điều khiển khí nén

Van bi thép khí nén - Thuận Phát Valve.

IV. Cấu tạo và nguyên lý hoạt động van bi thép điều khiển khí nén

4.1. Cấu tạo

Van bi thép điều khiển khí nén là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống có áp lựa và nhiệt độ cao, dòng van này có phần van cơ được làm từ chất liệu thép WCB cao cấp giúp van có độ bền cơ học tốt. Cấu tạo của dòng van này khá đơn giản, các chi tiết bộ phận đều được sản xuất trên dây chuyền hiện đại đạt độ hoàn thiện cao giúp van có khả năng hoạt động ổn định và có tuổi thọ sử dụng lâu dài.

Chi tiết các bộ phận của dòng van này như sau:

Thân van: Được làm từ chất liệu thép WCB có khả năng chịu áp đập tốt, đây cũng là bộ phận chính kết nối các bộ phận khác của van và được thiết kế ren hoặc mặt bích theo các tiêu chuẩn khác nhau để kết nối với đường ống hệ thống.

Trục van: Làm từ các chất liệu có độ cứng cao, đúc nguyên khối dạng hình trụ với 2 đầu, trong đó 1 đầu kết nối với bi van và đầu còn lại kết nối với bộ điều khiển để điều khiển hoạt động xoay của bi van.

Bi van: Có dạng hình tròn được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van, dạng thiết kế này giúp van có thể giảm ảnh hưởng tới dòng chảy lưu chất, bảo toàn được tốc độ và lưu lượng của dòng chảy khi di chuyển qua van.

Gioăng làm kín: Bao bọc bên ngoài bi van, được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, Teflon,... có nhiệm vụ đảm bảo được độ kín của van trong quá trình van hoạt động trên hệ thống.

Bộ phận điều khiển: Là bộ điều khiển khí nén có khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của bi van, bộ phận này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần tiếp cận trực tiếp vị trí lắp đặt van.

Một số các thiết bị hỗ trợ hoạt động của van bi thép điều khiển khí nén:

• Công tắc giới hạn hành trình - Limit switch box
• Van điện từ khí nén - Solenoid Valve
• Bộ định vị điều tiết khí nén - Positioner
• Bộ lọc khí nén
• Tiêu âm
• Đầu nối khí nén
• Ỗng dẫn khí nén

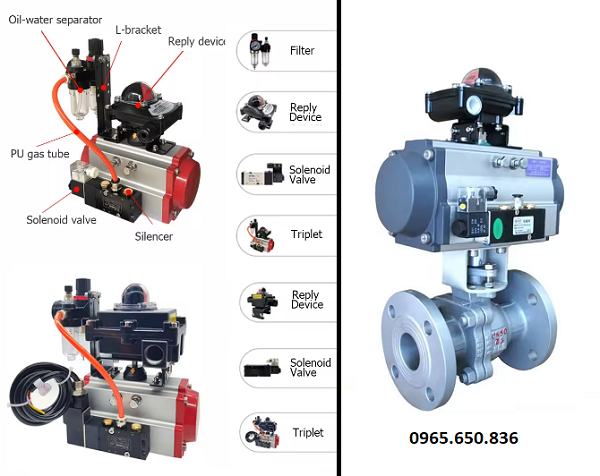

Cấu tạo van bi thép điều khiển khí nén.

4.2. Nguyên lý hoạt động

Van bi thép điều khiển khí nén có nguyên lý hoạt động và cách vận hành van khá đơn giản, dòng van này hoạt động hoàn toàn dựa vào khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động đóng mở của van. Cụ thể trên thân bộ điều khiển của van sẽ có 2 đầu nối khí nén là A và B.

Khi cung cấp khí nén vào cổng A đĩa van sẽ di chuyển từ góc 0 độ đến 90 độ và mở hoàn toàn, lưu chất có thể di chuyển qua van với lưu lượng lớn nhất. Khi cung cấp khí nén vào cổng B bi van sẽ di chuyển từ góc 90 độ về 0 độ, lúc này bi van sẽ đóng kín không cho phép lưu chất di chuyển qua van.

V. Các dòng van bi thép điều khiển khí nén mà chúng tôi đang cung cấp trên thị trường

5.1. Van bi thép điều khiển khí nén tác động đơn

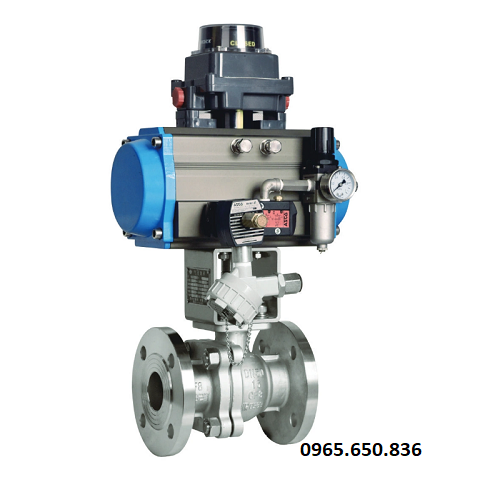

Van bi thép điều khiển khí nén tác động đơn.

5.2. Van bi thép điều khiển khí nén tác động kép

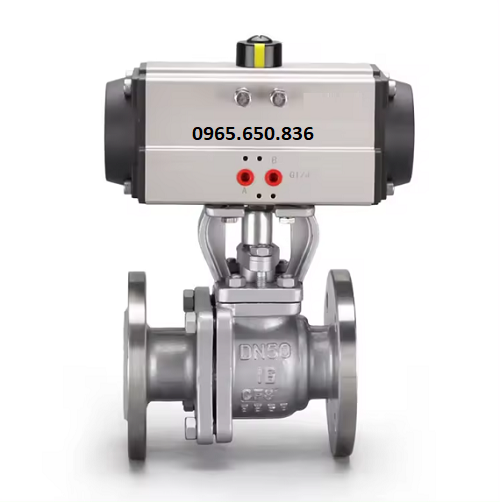

Van bi thép điều khiển khí nén tác động kép.

5.3. Van bi thép điều khiển khí nén ON/OFF

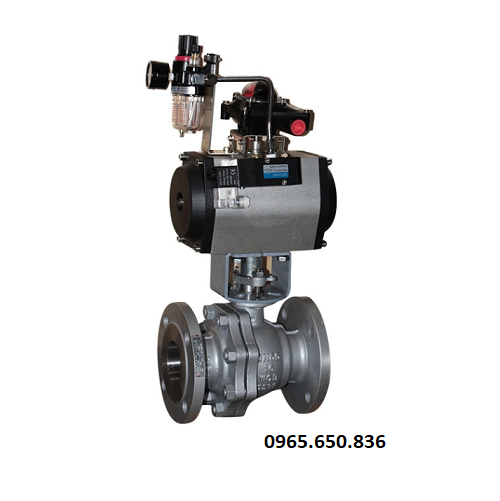

Van bi thép điều khiển khí nén ON/OFF.

5.4. Van bi thép điều khiển khí nén tuyến tính

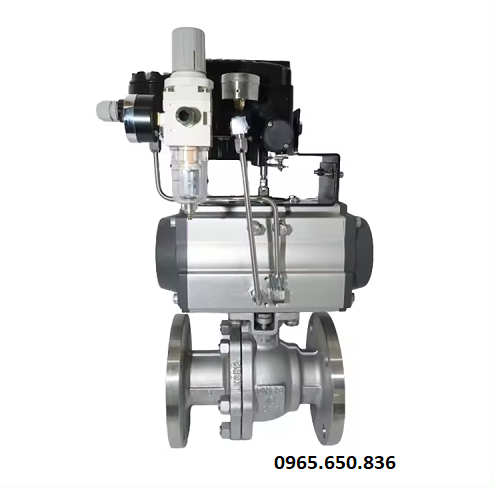

Van bi thép điều khiển khí nén tuyến tính.

5.5. Các dòng van bi thép điều khiển khí nén khác trên thị trường

• Van bi thép nối ren điều khiển khí nén
• Van bi thép mặt bích điều khiển khí nén
• Van bi théo 2 ngã điều khiển khí nén
• Van bi thép 3 ngã điều khiển khí nén
• Van bi thép 2 mảnh điều khiển khí nén
• Van bi thép 3 mảnh điều khiển khí nén
• Van bi thép điều khiển khí nén Hàn Quốc
• Van bi thép điều khiển khí nén Đài loan
• Van bi thép điều khiển khí nén Trung Quốc
• Van bi thép điều khiển khí nén Italia
• Van bi thép điều khiển khí nén Nhật Bản

VI. Đánh giá ưu điểm và nhược điểm của van bi thép điều khiển khí nén

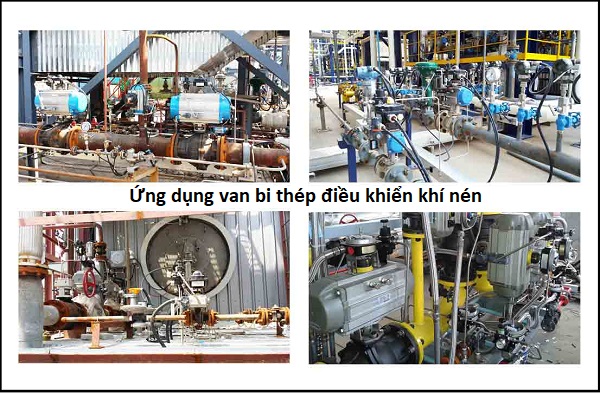

VII. Ứng dụng của van bi thép điều khiển khí nén trong các hệ thống

Van bi thép điều khiển khí nén là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, đặc biệt dòng van này là lựa chọn tối ưu đối với các hệ thống đường ống có áp lực và nhiệt độ cao. Một số ứng dụng của dòng van này trong các hệ thống có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống đường ống khí nén, hệ thống hơi có nhiệt độ cao.

Ứng dụng 2: Sử dụng trong các hệ thống nguồn bơm nước, bơm xăng dầu từ bể chứa đến các cây bán hay xe vận chuyển.

Ứng dụng 3: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.

Ứng dụng 4: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, giàn khoan, hệ thống khai thác chất đốt.

Ứng dụng 5: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp, ô oto, đóng tàu,..

Ứng dụng 6: Sử dụng trong các hệ thống phòng cháy chữa cháy.

VIII. Địa điểm bán van bi thép điều khiển khí nén hàng đầu thị trường hiện nay

Hiện nay các dòng van bi thép điều khiển khí nén đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với giá cả ưu đãi hàng đầu. Các sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu đến từ các nước có nền công nghiệp phát triển bậc nhất như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Châu Âu,...

Với nhiều năm hoạt động trong lĩnh vực này, chúng tôi cam kết tất cả các sản phẩm của chúng tôi đều là chính hãng với đầy đủ các giấy tờ như CO - CQ, catalog, VAT, Bill of lading,...Ngoài ra các sản phẩm đều được bảo hành lên đến 12 tháng và 1 đổi 1 nếu trong thời gian sử dụng phát hiện ra lỗi do đơn vị sản xuất.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá từ các chuyên viên tư vấn của chúng tôi. Rât hân hạnh được đồng hành và phát triển cùng quý khách hàng trong thời gian gần nhất, chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi nhựa điều khiển khí nén.
