Van bi điều khiển khí nén gắn Solenoid

I. Tìm hiểu chung về van bi điều khiển khí nén gắn Solenoid

Van bi điều khiển khí nén gắn Solenoid là dòng van bi điều khiển khí nén được lắp đặt thêm van điện từ Solenoid để điều khiển và kiểm soát dòng khí nén di chuyển vào bộ điều khiển khí nén bằng điện năng 24V - 220V. Dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, chúng được sử dụng để điều khiển và kiểm soát dòng chảy lưu chất trong đường ống hệ thống.

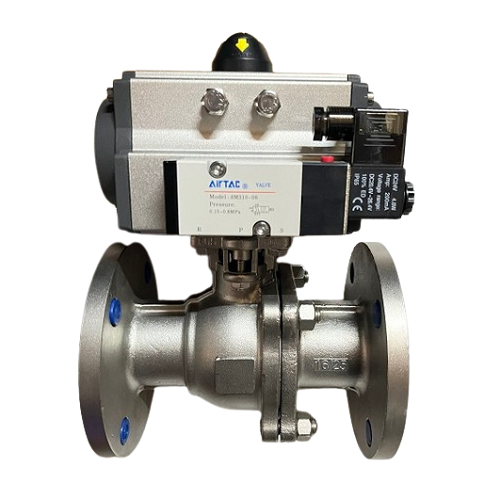

Van bi điều khiển khí nén gắn Solenoid.

- Van bi khí nén gắn Solenoid có phần thân van cơ được làm từ nhiều chất liệu khách nhau như inox, gang, thép, nhựa mỗi dạng chất liệu sẽ phù hợp sử dụng trong các môi trường lưu chất khác nhau. Ngoài ra phần thân van cũng được thiết kế với nhiều dạng khác nhau như 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, 3 mảnh phù hợp sử dụng trong mọi nhu cầu hoạt động của hệ thống hiện nay.

- Bộ điều khiển khí nén gắn solenoid là thiết bị sử dụng khí nén để điều khiển hoạt động của van bi cơ, bộ điều khiển này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động đóng mở của van. Van điện từ khí nén Solenoid là thiết bị được sử dụng để phân chia dòng chảy khí nén vào bộ điều khiển bằng điện năng, có nhiều dạng van điện từ khác nhau như van điện từ 2/2, 4/2, 5/2, 5/3 sử dụng các điện năng 24V hoặc 220V để hoạt động.

1.1. Thông số kỹ thuật

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100,...
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Dạng van: Van 2 ngã, van 3 ngã.
• Thiết kế thân van: 1 mảnh, 2 mảnh, 3 mảnh.
• Chất liệu bộ điều khiển: Hợp kim nhôm cao cấp.
• Dạng điều khiển: Điều khiển khí nén.
• Thiết bị khí nén: Van điện từ Solenoid.
• Điện áp sử dụng: 24V - 220V.
• Kiểu lắp đặt: Kết nối ren, kết nối mặt bích, nối hàn,..
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
• Áp lực khí nén cung cấp: Từ 3 - 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc: Từ - 20 độ C đến 220 độ C.
• Môi trường làm việc: Nước sạch, nước thải, dung dịch chất lỏng, hóa chất, xăng, dầu, khí, hơi nóng,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Italia, Châu Âu,...
• Thương hiệu sản xuất: Haitima, Samwoo, Toyo, Kitz, Sanwa,....
• Đơn vị phân phối: Thuận Phát Valve.
• Bảo hành: 12 tháng, 1 đổi 1 nếu trong quá trình sử dụng gặp lỗi do đơn vị sản xuất.
• Giấy tờ: Đầy đủ CO - CQ, Catalog, VAT,...
• Tình trạng hàng: Đầy đủ mẫu mã, kích thước với SLL.

1.2. Hình ảnh thực tế van bi điều khiển khí nén gắn Solenoid

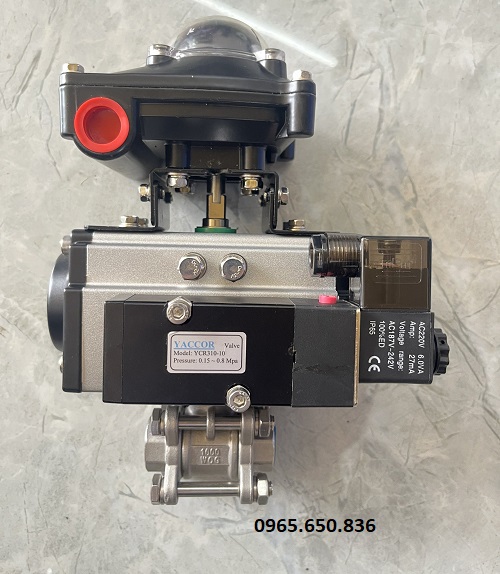

Van bi điều khiển khí nén gắn van điện từ khí nén.

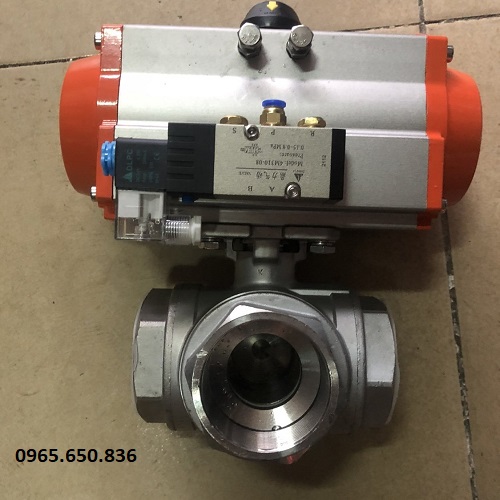

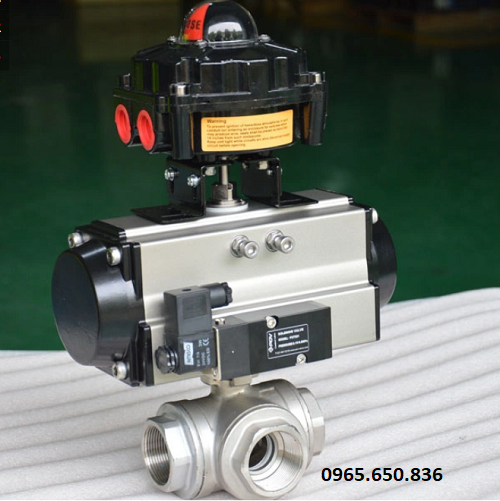

Van bi 3 ngã điều khiển khí nén gắn Solenoid.

II. Cấu tạo và ứng dụng thực tế van bi điều khiển khí nén gắn Solenoid

2.1. Cấu tạo van bi điều khiển khí nén gắn Solenoid

Van bi điều khiển khí nén gắn Solenoid có cấu tạo được chia thành 2 phần chính là phần van bi cơ và bộ điều khiển khí nén có gắn van điện từ Solenoid. Chi tiết cấu tạo từng phần như sau:

A. Van bi cơ

- Van bi cơ là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này có thiết kế đặc biệt với phần đĩa van dạng hình cầu được đục lỗ xuyên tâm để đòng chảy lưu chất có thể di chuyển qua van.

- Van được làm từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa,...cấu tạo của van gồm 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín.

- Van có nhiều dạng thiết kế thân khác nhau như 2 ngã, 3 ngã sử dụng để điều khiển dòng chảy lưu chất. Dạng 1 mảnh, 2 mảnh, 3 mảnh sử dụng đối với các dạng áp suất dòng chảy khác nhau.

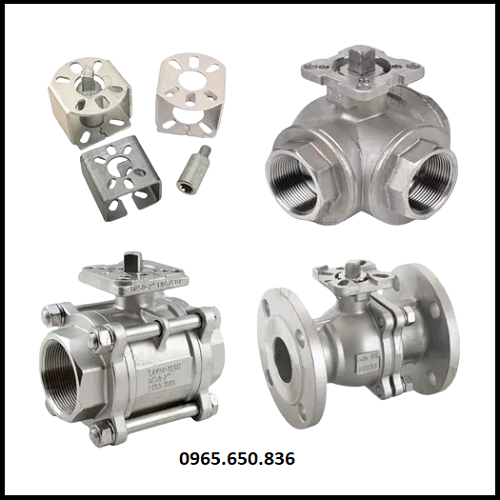

Các dạng thiết kế thân van bi cơ.

B. Bộ điều khiển khí nén gắn van điện từ Solenoid

- Là thiết bị truyền động khí nén sử dụng van điện từ khí nén Solenoid điều khiển dòng chảy khí nén để hoạt động. Thiết bị này có khả năng tạo ra momen xoắn mạnh mẽ nhờ vào áp lực khí nén, từ đó tác động để điều khiển hoạt động của van bi cơ.

- Cấu tạo của bộ điều khiển khí nén gồm nhiều chi tiết khách nhau như vỏ ngoài, trục bánh răng, piston, vít hãm hành trình và lò xo đàn hổi ( Chỉ có ở tác động đơn ).

- Bộ điều khiển có 2 dạng tác động khác nhau là tác động đơn và tác động kép. Tác động kép tức là cần tác động 2 lần để mở và đóng van, ngược lại tác đợn đơn chỉ cấn sử dụng 1 lần để điều khiển hoạt động của van.

- Van điện từ khí nén Solenoid là dòng van sử dụng điện năng 24V, 220V để điều khiển dòng chảy khí nén cung cấp vào bộ điều khiển. Thiết bị này được sử dụng để người sử dụng và hệ thống có thể dễ dàng kiểm soát hoạt động của van bằng điện năng, thay vì khí nén.

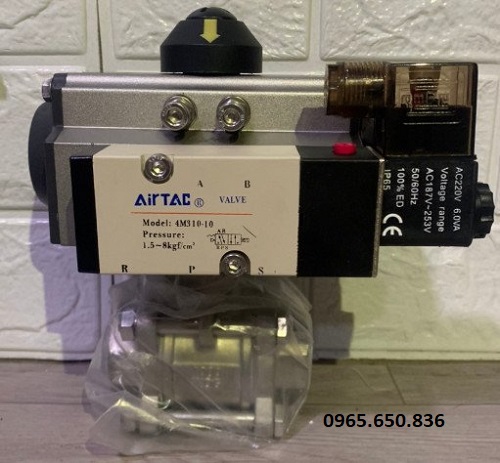

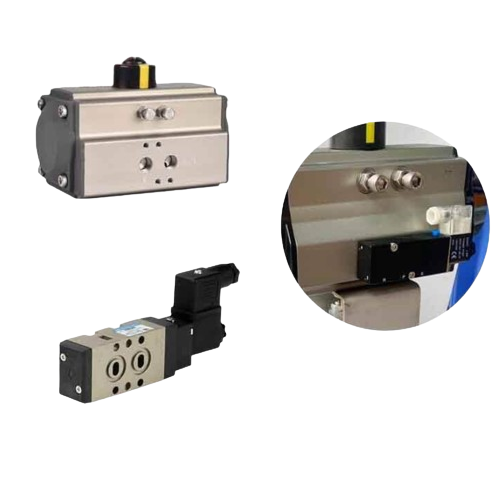

Bộ điều khiển khí nén kèm van điện từ Solenoid.

2.2. Ứng dụng thực tế của van bi điều khiển khí nén gắn Solenoid

Van bi điều khiển khí nén gắn Solenoid là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Đặc biệt đối với các hệ thống yêu cầu về kiểm soát dòng chảy, điều hướng hay pha trộn dòng chảy với nhau. Dưới đây cùng chúng tôi điểm qua 1 số ứng dụng thực tế của dòng van này trong các hệ thống đường ống.

• Ứng dụng trong các hệ thống đường ống nước dân dụng, hệ thống nước trong các tòa nhà cao tầng.
• Ứng dụng trong các hệ thống đường ống nhà máy sản xuất công nghiệp, hệ thống đóng gói.
• Ứng dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hóa trung tâm Chiller.
• Ứng dụng trong các hệ thống đường ống xử lý hóa chất, hệ thống điều chế, chiết xuất thảo dược.
• Ứng dụng trong các hệ thống đường ống dẫn hóa chất, các hệ thống lọc hóa đầu, khai thác dầu khí, chất đốt,..
• Ứng dụng trong các ngành công nghiệp hạng năng, sản xuất oto, đóng tàu,...

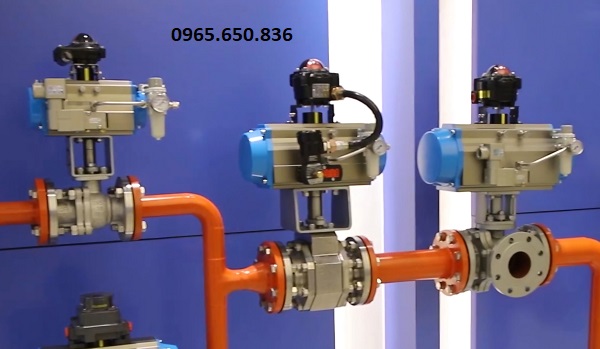

Ứng dụng van bi điều khiển khí nén gắn Solenoid.

III. Phân loại van bi điều khiển khí nén gắn Solenoid

3.1. Phân loại theo chất liệu sản xuất van cơ

• Van bi inox điều khiển khí nén gắn Solenoid
• Van bi gang điều khiển khí nén gắn Solenoid
• Van bi thép điều khiển khí nén gắn Solenoid
• Van bi nhựa điều khiển khí nén gắn Solenoid
• Van bi vi sinh điều khiển khí nén gắn Solenoid

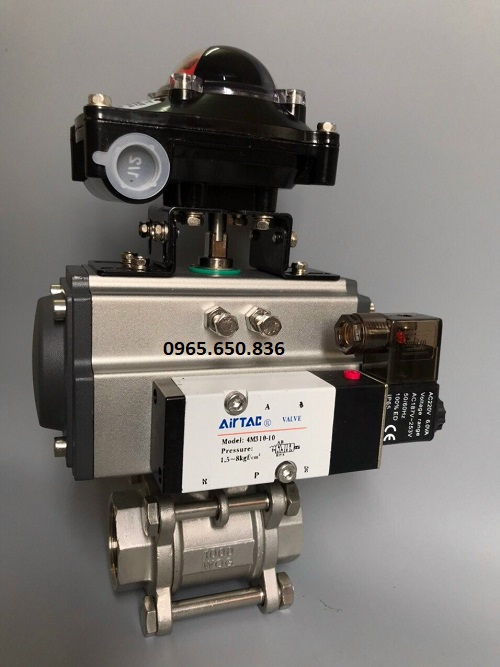

Van bi inox điều khiển khí nén gắn Solenoid.

3.2. Phân loại theo dạng thiết kế thân van

• Van bi 2 ngã điều khiển khí nén gắn Solenoid
• Van bi 3 ngã điều khiển khí nén gắn Solenoid
• Van bi 1 mảnh điều khiển khí nén gắn Solenoid
• Van bi 2 mảnh điều khiển khí nén gắn Solenoid
• Van bi 3 mảnh điều khiển khí nén gắn Solenoid

Van bi 3 ngã khí nén gắn Solenoid.

3.3. Phân loại theo nguyên lý hoạt động của van

• Van bi điều khiển khí nén gắn Solenoid tác động kép
• Van bi điều khiển khí nén gắn Solenoid tác động đơn
• Van bi điều khiển khí nén gắn Solenoid ON OFF
• Van bi điều khiển khí nén gắn Solenoid tuyến tính

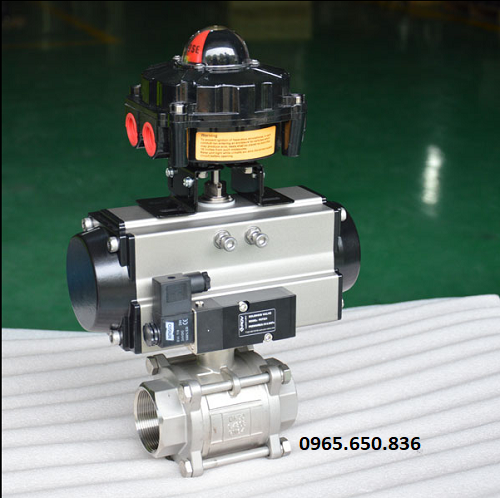

Van bi điều khiển khí nén gắn Solenoid tác động đơn.

IV. Một số tính năng nổi bật của van bi điều khiển khí nén gắn Solenoid

Van bi điều khiển khí nén gắn Solenoid là dòng van rất được tin tưởng sử dụng để điều khiển dòng chảy lưu chất trong các hệ thống đường ống hiện nay. Dòng van này có nhiều tính năng vượt trội so với các dòng van khác cùng chức năng trên thị trường hiện nay, một số tính năng nổi trội của dòng van này có thể kể đến như:

4.1. Khả năng điều khiển dòng chảy linh hoạt

- Van có khả năng đóng hoặc mở cho phép dòng chảy lưu chất di chuyển qua van 1 cách linh hoạt và nhanh chóng, chỉ mất từ 1 - 2 giây để thực hiện 1 chu trình đóng, mở.

- Thiết kế thân van 3 ngã giúp van có khả năng chuyển hướng dòng chảy hay pha trộn các dòng chảy lại với nhau.

- Trang bị thêm bộ định vị điều khiển khí nén giúp van có thể mở đĩa van ở nhiều góc độ khác nhau để điều tiết lưu lượng dòng chảy.

4.2. Khả năng điều khiển tự động hiện đại

- Van có khả năng điều khiển tự động từ xa bằng năng lượng khí nén thông van van điện từ khí nén hoạt động bằng điện năng 24v, 220V.

- Áp lực khí nén thấp từ 3 - 8bar để hoạt động, tạo ra momen xoắn mạnh mẽ có thể đóng và mở van nhanh chóng và chính xác.

4.3. Chất liệu cao cấp - Thiết kế hiện đại

- Van được làm từ nhiều chất liệu cao cấp khác nhau như inox, gang, thép, nhựa có thể hoạt động tốt trong mọi dạng môi trường hệ thống, kể cả các môi trường hóa chất có nồng độ oxy hóa cao.

- Van có thiết kế nhỏ gọn, các chi tiết bộ phận được sản xuất và gia công tỉ mĩ đạt độ hoàn thiện cao có khả năng hoạt động ổn định, ít gặp sự cố trong quá trình vận hành và có tuổi thọ sử dụng cao.

- Van có đa dạng kích thước và thông số kỹ thuật khác nhau, đáp ứng mọi yêu cầu về kỹ thuật của các hệ thống đường ống hiện nay, dễ dàng lựa chọn dòng sản phẩm phù hợp nhất với hệ thống.

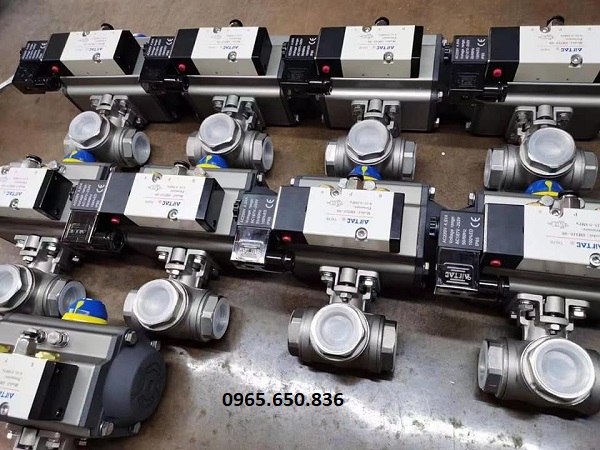

Van bi điều khiển khí nén gắn van điện từ.

V. Van bi điều khiển khí nén gắn Solenoid giải pháp tối ưu cho các hệ thống đường ống

Van bi điều khiển khí nén gắn Solenoid là giải phát tối ưu cho các hệ thống đường ống tự động hóa hiện nay, dòng sản phẩm này giúp người sử dụng có thể tăng hiệu quả hoạt động cho hệ thống, tiết kiệm nhân công và chi phí vận hành, tăng độ an toàn và tin tưởng khi sử dụng trong hệ thống.

Trong bài viết trên chúng ta đã tìm hiểu sơ qua về các thông tin cở bản của dòng van bi điều khiển khí nén gắn solenoid, quý khách hàng quan tâm đến sản phẩm và muốn biết thêm chi tiết của sản phẩm. Vui lòng liên hệ trực tiếp với chúng tôi để gặp được các chuyên viên tư vấn hàng đầu trong ngành, trực tiếp nhận tư vấn và báo giá chính xác nhất cho sản phẩm.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, Thuận Phát Valve rất hân hạnh được đồng hành và phát triển cùng quý khách trong các dự án gần nhất.
