Van bi tay gạt

I. Van bi tay gạt là gì?

Van bi tay gạt là thiết bị đường ống được sử dụng để điều khiển dòng chảy lưu chất trong hệ thống đường ống, dòng van này có thiết kế đĩa van hình cầu được khoét lỗ xuyên tầm bằng với kích thước đường ống để lưu chất có thể di chuyển quan van. Hiện nay các dòng van bi tay gạt đang được sử dụng khá phổ biến tại thị trường Việt Nam.

Van bi tay gạt được sản xuất với nhiều chất liệu khác nhau, có thể sử dụng và vận hành trong nhiều môi trường hệ thống và lưu chất khác nhau. Van sử dụng dạng điều khiển tay gạt, đây là dạng điều khiển rất phổ biến đối với các dòng van có kích thước nhỏ và vừa. Bởi thiết kế này rất nhỏ gọn, tiện lời cho người sử dụng khi không cần quá nhiều chuyên môn và hiểu biết vẫn có thể vận hành van.

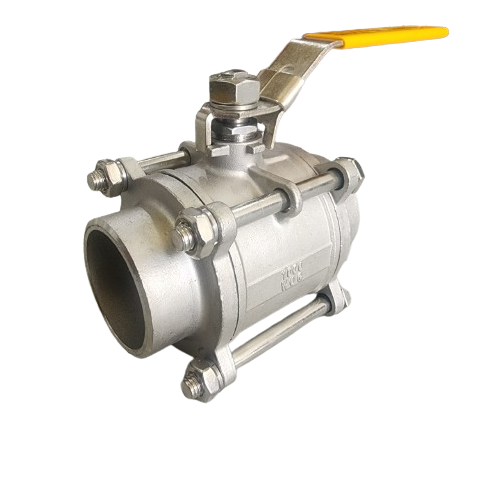

Van bi điều khiển tay gạt.

Hiện nay các dòng van bi tay gạt đang được Thuận Phát Valve chúng tôi nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam, các dòng van này được nhập khẩu từ các nước có nền công nghiệp hàng đầu hiện nay như Trung Quốc, Hàn Quốc, Đài Loan, Malaysia, EU, G7,...

1.1. Thông số kỹ thuật van bi tay gạt

• Kích thước: DN15 - DN200.
• Chất liệu van: Inox, gang, thép, đồng, nhựa.
• Chất liệu vi vab: Inox 304, 316.
• Gioăng làm kín: PTFE, EPDM.
• Dạng van: Van 2 ngã, van 3 ngã.
• Dạng điều khiển: Điều khiển tay gạt.
• Dạng kết nối: Kết nối ren, kết nối mặt bích.
• Dạng thiết kế thân: thân 1 mảnh, 2 mảnh, 3 mảnh.
• Áp suất làm việc: PN10, PN16.
• Nhiệt độ làm việc: -10 độ C đến 220 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, nước, khí, hơi, hóa chất, dầu khí.
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Malaysia,...
• Bảo hành: 12 tháng.

1.2. Đặc điểm nối bật của van bi tay gạt

Van bi tay gạt là dòng van được sử dụng phổ biến nhất trên thị trường hiện nay, dòng van này có thiết kế nhỏ gọn, rất đa dạng mẫu mã, dễ dàng vân hành van. Những điều này giúp dòng van này được tin tưởng và ưu chuộng sử dụng, ngoài ra dòng van này có nhiều đặc điểm nổi bật có thể kể đến như:

• Van điều khiển bằng tay gạt, tiện lợi, dễ dàng vận hành mà không cần quá nhiều chuyên môn hay kỹ thuật đều có thể sử dụng.
• Van có thiết kế nhỏ gọn, bộ phận tay gạt có thể tháo rời nếu trong thời gian dài không sử dụng đến.
• Van được sản xuất từ nhiều chất liệu khác nhau như inox, gang, thép, đồng, nhựa có thể lắp đặt và sử dụng trong nhiều môi trường lưu chất khác nhau.

II. Cấu tạo và nguyên lý hoạt động của van bi tay gạt

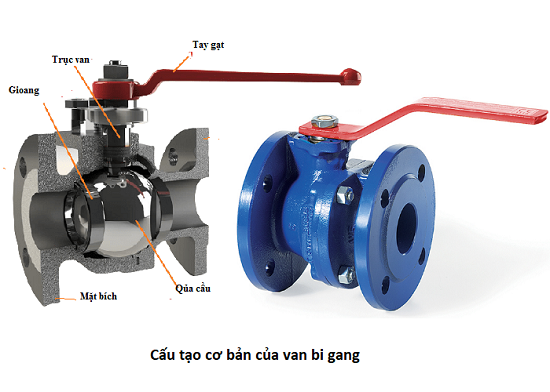

2.1. Cấu tạo van bi tay gạt

Van bi tay gạt là dòng van bi được sử dụng phổ biến nhất trên thị trường hiện nay, cấu tạo của dòng van này cũng tương tự như các dòng van bi khác trên thị trường. Van được cấu tạo từ 5 bộ phận chính gồm thân van, trục van, đĩa van, gioăng làm kín, tay gạt điều khiển. Chi tiết từng bộ phận như sau:

Thân van: Là bộ phận chịu áp lực chính của van và cũng là bộ phận có kích thước lơn nhất van, thân van được làm từ các chất liệu như inox, gang, thep, đồng, nhựa. Có nhiệm vụ liên kết các bộ phận khác và kết nối với đường ống hệ thống.

Trục van: Được làm từ chất liệu thép hoặc inox có độ cứng cao, với dạng hình trụ đặc được đặ dọc trên thân van. Có nhiệm vụ kết nối và điều khiển chuyển động của bi van.

Bi van: Được xem là cánh cửa có thể đóng hoặc mở cho lưu chất trong đường ống hệ thống đi qua. Bi van có dạng hình cầu được khoát lỗ xuyên tâm bằng với kích thước đường ống hệ thống.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như cao su, PTFE, EPDM, teflon,...bao bọc bên ngoài bi van. Có nhiệm vụ đảm bảo độ kín cho van khi bi van ở trạng thái đóng.

Tay gạt điều khiển: Đây là bộ phận giup người sử dụng có thể điều khiển hoạt động của van, bộ phận này có hình dạng dẹp và dài, có hàm kết nối với trục van để điều khiển hoạt động của van.

2.2. Nguyên lý hoạt động của van bi tay gạt

Nhìn chung thì hầu hết các dòng van bi đều có nguyên lý hoạt động dựa vào chuyển động xoay của bi van từ góc 0 độ đến 90 độ để mở van và từ góc 90 độ về góc 0 độ để đóng van. Và dòng van bi tay gạt cũng vậy, sử khác nhau ở đây có thể nhắc tới là phương thức điều khiển và khiến vi van xoay khác nhau. Cụ thể quá trình điều khiển hoạt động của dòng van này như sau.

Quá trình mở van: Khi van đang ở trạng thái đón, tay gạt và lỗ thông trên bi ban đều nằm cùng chiều vuông góc với dòng chảy lưu chất. Lúc này người sử dụng chỉ cần điều khiển tay gạt di chuyển về phía thân của van bi, đến khi tay gạt nằm cùng chiều với dòng chảy trong đường ống tức lỗ thông trên bi van cũng nằm cùng chiều với dòng chảy và cho phép dòng chảy di chuyển qua van.

Quá trình đóng van: Khi muốn đóng van chúng ta chỉ cần đưa tay gạt về vị trí vuông góc với dòng chảy lưu chất, tức đi ngược lại với quá trình mở van. Lúc này lỗ thông trên bi van sẽ nằm vuông góc với dòng chảy và vách trên bi van sẽ ngăn chặn dòng chảy di chuyển qua van.

Nguyên lý hoạt động của van bi tay gạt.

III. Các dòng van bi tay gạt phổ biến hiện nay

3.1. Van bi inox tay gạt

Van bi inox tay gạt là dòng van bi được làm từ chất liệu inox 304 hoặc inox 316, dòng van này được sử dụng rất phổ biến trong các hệ thống nước sạch, các hệ thống hóa chất hay các hệ thống trong môi trường có nồng độ oxy hóa cao. Bởi inox là chất liệu có khả năng chịu áp lực và nhiệt độ rất tốt, đặc biệt inox có khả năng chống oxy hóa và ăn mòn từ hóa chất cực tốt.

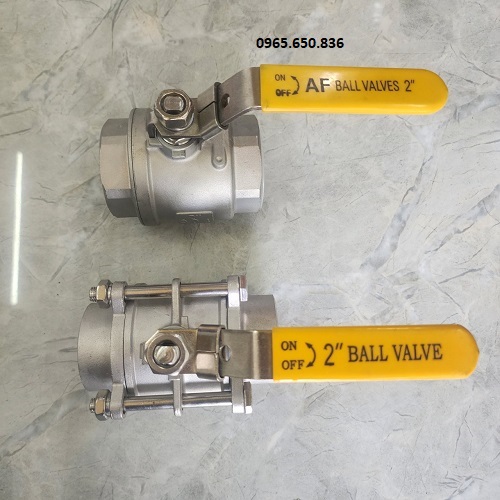

Van bi inox 304 tay gạt.

Các dòng van bi inox tay gạt

• Van bi inox 304 tay gạt
• Van bi inox 316 tay gạt
• Van bi inox 2 ngã tay gạt
• Van bi inox 3 ngã tay gạt
• Van bi inox tay gạt nối ren
• Van bi inox tay gạt mặt bích

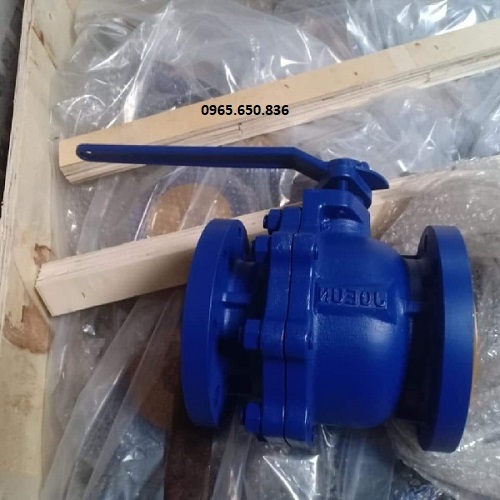

3.2. Van bi gang tay gạt

Van bi gang tay gạt là dòng van bi được sản xuất từ chất liệu gang xám hoặc gang deo, các chất liệu này đều có độ bền cơ học tốt, chịu được áp lực và nhiệt độ cao, đặt biết giá thành của dòng chất liệu này rẻ hơn inox, thép hoặc đồng nên rất được ưu chuộng sử dụng hiện nay. Tuy nhiên gang là chất liệu dễ bị hoen rỉ hoặc ăn mòn từ các chất hóa học nên bề mặt dòng van này thường được phủ thêm 1 lớp sơn epoxy.

Các dòng van bi gang tay gạt

• Van bi gang tay gạt nối ren
• Van bi gang tay gạt mặt bích
• Van bi gang tay gạt 2 ngã
• Van bi gang tay gạt 3 ngã
• Van bi gang tay gạt 2 mảnh

3.3. Van bi đồng tay gạt

Van bi đồng tay gạt là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này được làm từ chất liệu đồng có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ. Dòng van này được sử dụng khá phổ biến trong các hệ thống dân dụng, các hệ thống đường ống có kích thước nhỏ từ DN15 - DN100.

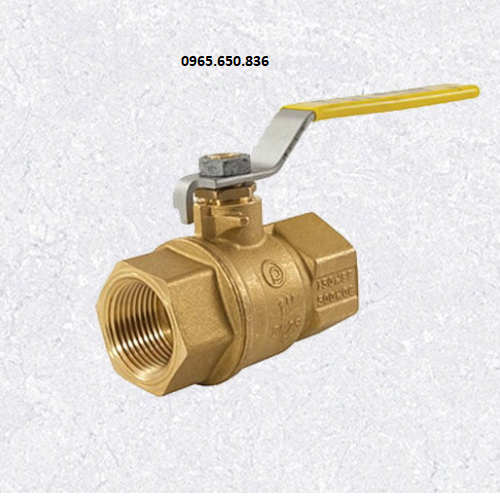

Van bi đồng tay gạt.

Các dòng van bi đồng tay gạt

• Van bi đồng tay gạt miha
• Van bi đồng tay gạt Kitz
• Van bi đồng tay gạt nối ren
• Van bi đồng tay gạt 1 mảnh
• Van bi đồng tay gạt 2 mảnh

3.4. Van bi thép tay gạt

Van bi thép tay gạt là dòng van chuyên được sử dụng trong các hệ thống đường ống có nhiệp độ và áp lực cao, dòng van này thường có thiết kế đặc biệt để có thể sử dụng trong các môi trường khắc nghiệt. Bởi thép là chất liệu cứng có khả năng chịu áp lực lớn và nhiệt độ có thể chịu lên tới 400 độ C, tuy nhiên dòng van này dễ bị oxy hóa, hoen rỉ nếu sử dụng trong các môi trường có nồng dộ oxy hóa cao.

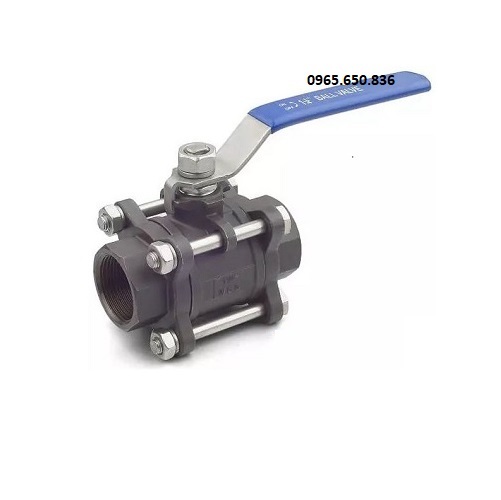

Van bi thép điều khiển tay gạt.

Các dòng van bi thép tay gạt

• Van bi thép tay gạt nối ren
• Van bi thép tay gạt mặt bích
• Van bi thép tay gạt 2 mảnh
• Van bi thép tay gạt 2 ngã
• Van bi thép tay gạt 3 ngã

3.5. Van bi nhựa tay gạt

Van bi nhựa tay gạt là dòng van bi được sử dụng khá phổ biến trong các hệ thống đường ống dân dụng và cả các hệ thống sản xuất hiện nay. Dòng van này được làm từ chất liệu nhựa PVC, CPVC, UPVC, PPH có độ bền, khả năng chịu áp lực và nhiệt độ tương đối. Tuy nhiên nhựa là chất liệu dạng dẻo nên dòng van này chỉ có thể hoạt động trong môi trường có nhiệt độ không quá 80 độ C.

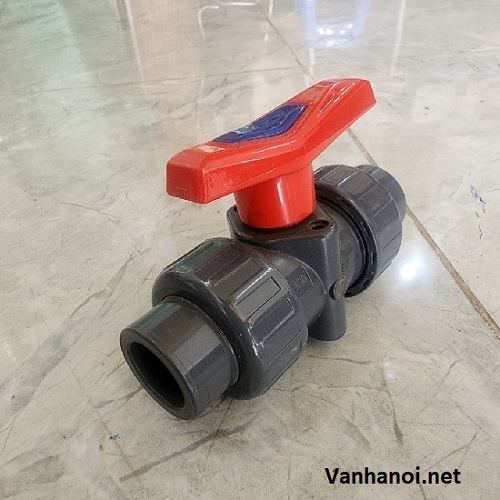

Van bi nhựa điều khiển tay gạt.

Các dòng van bi nhựa tay gạt

• Van bi nhựa PVC tay gạt
• Van bi nhựa CPVC tay gạt
• Van bi nhựa UPVC tay gạt
• Van bi nhựa PPH tay gạt
• Van bi nhựa tay gạt 3 ngã

IV. Đánh giá ưu điểm và nhược điểm của van bi tay gạt

V. Ứng dụng của van bi tay gạt

Van bi tay gạt là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, dòng van này giúp người sử dụng có thể dễ dàng điều khiển dòng chảy 1 cách linh hoạt và tiện lợi. Diều này giúp van bi tay gạt là lựa chọn tối ưu đối với các hệ thống đường ống hiện nay.

• Van được sử dụng rất phổ biến trong các hệ thống dân dụng, các hệ thống nước sinh hoạt, nước sạch,...
• Van được sử dụng trong các hệ thống nước thải, các hệ thống nước thải sinh hoạt, nước thải sản xuất công nghiệp.
• Van được sử dụng trong các hệ thống chế biến thực phẩm, các hệ thống sản xuất đồ uống, bia, rượu, nước ngọt.
• Van được sử dụng trong các hệ thống sản xuất thiết bị y tế, thuốc men, thực phẩm chức năng, mỹ phẩm.
• Van được sử dụng trong các hệ thống chế biến hóa chất, các hệ thống sản xuất son môi, nữa hoa, sơn nước,...
• Van được sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống khai thác khí tự nhiên, chất đốt, dầu mỏ.

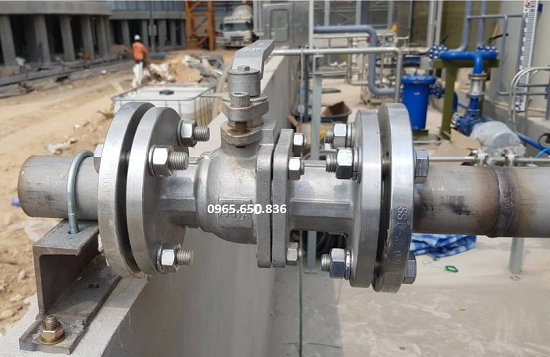

Ứng dụng van bi tay gạt.

VI. Báo giá van bi tay gạt

Van bi tay gạt đang là 1 trong những sản phẩm chủ đạo của Thuận Phát Valve chúng tôi, có thể nói đây là 1 trong những dòng van được bán chạy nhất tới thời điểm hiện tại. Bởi vì các dòng van bi tay gạt được Thuận Phát Valve chúng tôi nhập khẩu chính hãng trực tiếp từ các nhà máy sản xuất, nên giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để gặp nhân viên tư vấn. Nhận tư vấn chi tiết về sản phẩm và nhận báo giá chính xác nhất cho sản phẩm.
