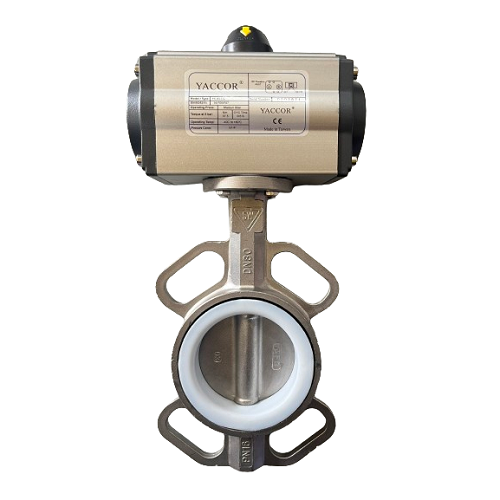

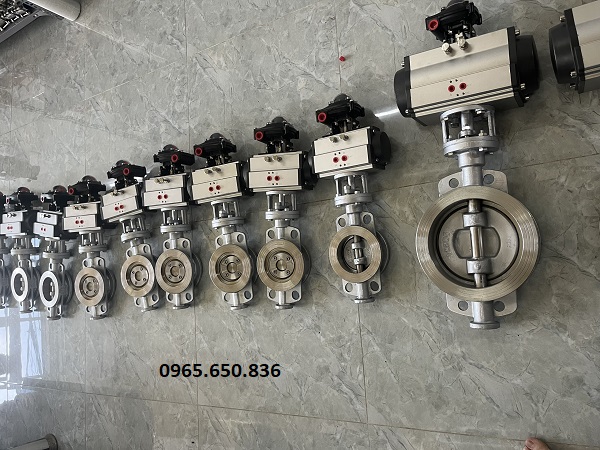

Van bướm inox điều khiển khí nén

I. Van bướm inox điều khiển khí nén là gì?

Van bướm inox điều khiển khí nén là dòng van  chuyên được sử dụng để điều khiển dòng chảy lưu chất trong hệ thống đường ống. Dòng van này có chức năng đóng, mở cho dòng chảy lưu chất đi quá, hoặc có thể điều tiết lưu lượng dòng chảy qua van.

Với thiết kế bộ truyền động khí nén thay vì sử dụng các cơ chế vận hành cơ học, dòng van này có khả năng hoạt động tự động nhờ vào áp lực khí nén. Van bướm inox điều khiển khí nén sử dụng áp lực khí nén từ 3 – 8 bar để hoạt động, dòng van này được sản xuất với đa dạng kích thước, mẫu mã khác nhau, đáp ứng mọi nhu cầu của hệ thống đường ống hiện nay.

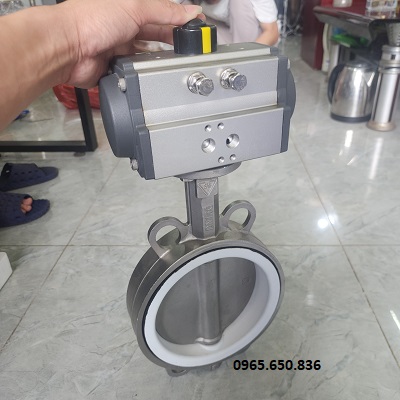

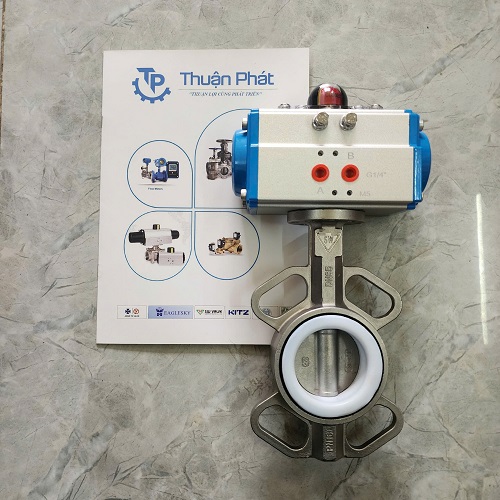

Van bướm inox điều khiển khí nén tác động kép.

1.1. Van bướm inox điều khiển khí nén tác động kép

Van bướm inox điều khiển khí nén tác động kép là dòng van điều khiển ON/OFF, tác động kép ở đây có thể được hiểu là tác động 2 lần. Tức chúng ta cần tác động 1 lần để van mở và 1 lần để van có thể dóng.

Đây là dòng van được sử dụng rất phổ biến hiện nay, bỏi giá thành rẻ khả năng hoạt động tốt, có độ bền cơ học cao, tuổi thọ sử dụng lâu dài.

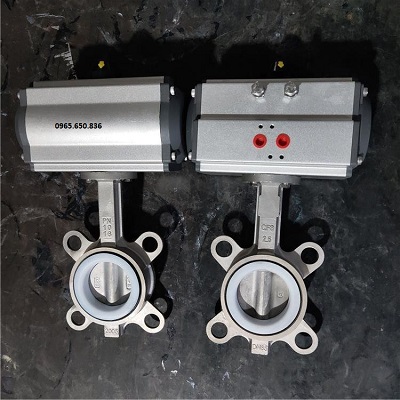

1.2. Van bướm inox điều khiển khí nén tác động đơn

Van bướm inox điều khiển khí nén tác động đơn là dòng van sử dụng tác động 1 lần để đóng hoặc mở van, sau khi ngừng cung cấp khí van sẽ tự động trở lại vị trí ban đầu. Do ở dòng van này các nhà thiết kế đã thiết kế thêm các lò so được đặt ở 2 đầu Piston trong bộ truyền động khí nén.

Khi van được cung cấp khí 2 piston sẽ được đẩy ra 2 bên và ép lò so được đặt ở 2 đầu lại, khi ngừng cung cấp khí áp lực tác động lên lò so thấp hơn áp lực lò so tạo ra. Sẽ khiển piston bị đẩy về vị trí ban đầu nhờ áp lực của lò so tạo ra.

II. Thông số kỹ thuật

• Sản phẩm: Van bướm inox điều khiển khí nén
• Kích thước: Từ DN50 đến DN1200.
• Chất liệu thân: Inox 304, Inox 316.
• Chất liệu đĩa van: Inox, thép.
• Dạng điều khiển: ĐIều khiển khí nén.
• Chất liệu thiết bị truyền động: Hợp kim nhôm- phủ sơn tĩnh điện.
• Dạng điều khiển: Tác động đơn, tác động kép, điều khiển tuyến tính.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng kết nối: Kết nối mặt bích, Wafer, Lug,...
• Áp suất khí nén sử dụng: Từ 3bar đến 8 bar.
• Tiêu chuẩn đạt: IP67, IP68.
• Nhiệt độ làm việc: từ - 20 độ C đến 220 độ C.
• Áp suất làm việc: Pn10, PN16, PN25, PN40, PN60.
• Môi trường sử dụng: Dung dịch chất lỏng, nước sạch, nước thải, hóa chất, xăng dầu, khí, hơi,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Châu Âu,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hang: Luôn có sẵn với đầy đủ mẫu mã, chất liệu với sô lượng lớn.

III. Cấu tạo van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén được cấu tạo từ 2 bộ phận chính là van bướm cơ học và bộ truyền động khí nén.

3.1. Cấu tạo van bướm cơ

Phần van bướm cơ học ở đây có thể là các dòng van bướm tay gạt, van bướm tay quay được tháo rời bộ phận tay gạt, tay quay để có thể lắp đặt với thiết bị truyền động khí nén. Vì vậy cơ bản van bướm cơ được cấu tạo từ 4 phần chính đó là :

• Thân van
• Đĩa van
• Trục Van
• Gioăng làm kín

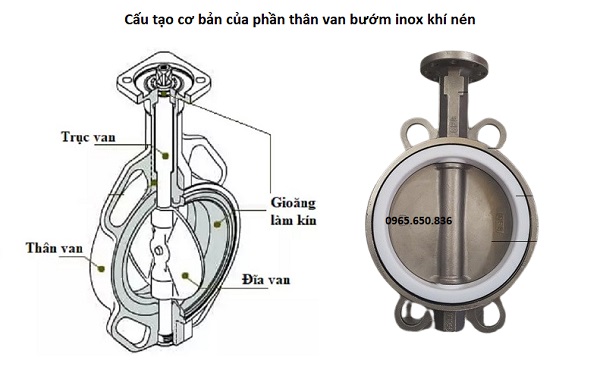

Cấu tạo thân van bướm inox khí nén.

3.2. Cấu tạo bộ truyền động khí nén

Bộ truyền động khí nén là thiết bị được lắp đặt ở trên đầu của van bướm cơ, có nhiệm vụ điều khiển hoạt động đóng mở của van bướm. Thiết bị này có thể chuyển đổi áp lực khí nén thành chuyển động xoay để tác động lên trục van, có cấu tạo khá đơn giản từ các bộ phận sau:

1. Thân bộ truyền động
2. Trục bánh răng
3. Piston
4. Lò so đàn hồi
5. Vít điều chỉnh
6. Núm quan sát hành trình

IV. Nguyên lý hoạt động van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén có thể hoạt động hoàn toàn tự động nhờ vào áp lực khí nén, cụ thể khi van được cung cấp khí nén, bộ truyền động khí nén sẽ hoạt động và làm cánh van di chuyển từ góc 0 – 90 độ để mở van và ngượi lại từ 90 độ về góc 0 độ để đóng van. Chi tiết hoạt động như sau:

Van tác động kép

Tác động kép ở đây tương ứng với việc tác động 2 lần để điều khiển hoạt động của van, tức khi ta cấp khí nén vào cổng A trên bộ truyền động. Khí nén sẽ được truyền vào buồng trong của bộ truyền động từ đó đẩy Piston di chuyển ra 2 đầu của thiết bị truyền động và làm trục bánh răng xoay ( Tương ứng với van mở )

Để đóng van ta cần ngừng cung cấp khí nén vào cổng A và cung cấp khí nén vào cổng B, Lúc này khí nén sẽ được truyền vào buồng ngoài của bộ truyền động và ép Piston về gần trục bánh răng. Di chuyển này của piston sẽ tạo ra chuyển động xoay cho trục bánh trăng ngược lại với khi cấp vào cổng A ( Giúp van đóng )

Van tác động đơn

Về cơ bản thì nguyên lý hoạt động của dòng van tác động đơn này không có nhiều đặc điểm khác biệt so với dòng van tác dộng kép. Điểm khác biệt duy nhất ở đây là van tác động đơn chỉ cần tác động 1 lần để điều khiển mở van, khi ngừng cung cấp khí lò so được lắp đặt ở 2 đầu piston sẽ tự động đẩy piston về vị trí củ.

V. Các loại van bướm inox điều khiển khí nén

Hiện nay trên thị trường có rất nhiều các dòng van bướm inox khí nén khác nhau, chúng được phân biệt theo nhiều cách khác nhau như hãng sản xuất, xuất xư,… Tuy nhiên dù được sản xuất và đến từ đầu thì các dòng van đều có những đặc điểm chúng, không thể khác biệt hoàn toàn.

Dưới đây là 3 dòng van cơ bản của van bướm inox điều khiển điện hiện nay:

5.1. Van bướm inox điều khiển khí nén tác động kép

Đây là dòng van được sử dụng phổ biến nhất hiện nay, bởi dòng van này có giá thành rẻ, dễ dàng vận hành phù thuộc lắp đặt ở đa số các hệ thống đường ống hiện nay. Van bướm inox điều khiển khí nén tác động kép là dòng van sử dụng quá trình tác độc 2 lần để điều khiển van, tức 1 lần mở và tác động 1 lần khác để đóng.

Thông số kỹ thuật Kích thước: DN50 – DN600. Dạng van: Điều khiển khí nén. Dạng hoạt động: tác động kép. Áp xuất đầu khí: 3 – 8 bar. Áp xuất làm việc: PN10 – PN40. Nhiệt độ làm việc: - 20 độ C – 220 độ C. Môi trường làm việc: Nước, hơi, khí. Bảo hành: 12 tháng.

5.2. Van bướm inox điều khiển khí nén tác động đơn

Khác với dòng van tác động kép, van bướm inox điều khiển khí nén tác động đơn là dòng van chỉ cần tác động 1 lần mở để hoạt động. Còn quá trình đóng sẽ được thực hiện bởi các lò so được lắp đặt ở 2 đầu của piston, đặc điểm của dòng van này là khi sử dụng cần cung cấp khí nén liên tục vì chỉ cần ngừng cung cấp van sẽ đóng lại ngay nhờ vào áp lực của lò xo.

Thông số kỹ thuật Kích thước: DN50 – DN500. Dạng van: Điều khiển khí nén. Dạng hoạt động: Tác động đơn. Áp xuất đầu khí: 8 bar. Áp xuất làm việc: PN10 – PN40. Nhiệt độ làm việc: -10 độ C – 220 độ C. Môi trường làm việc: Dung dich chất lỏng, khí, hơi. Bảo hành: 12 tháng.

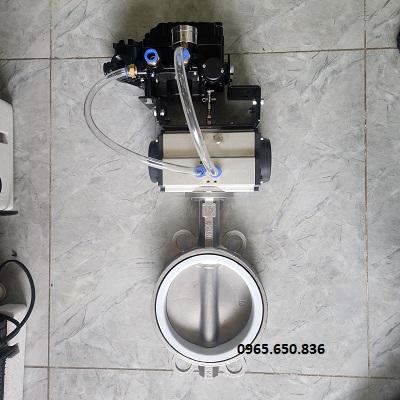

5.3. Van bướm inox điều khiển khí nén tuyến tính

Van bướm inox điều khiển khí nén tuyến tính là dòng van có thể sử dụng để điều tiết dòng chảy, tuy nhiên để thực hiện được việc này van cần được lắp đặt thiết bị bộ điều khiển tuyến tính khí nén. Thiết bị điều khiển tuyến tính này được sử dụng để cung cấp tín hiệu từ 4 – 20 MHA tương ứng với các gọc độ mở cảu đĩa van từ 0 đến góc 90 độ.

Cụ thể khí tín hiệu là 4 MHA đĩa van sẽ ở góc 0 độ tức van đóng hoàn toàn, khi tín hiệu là 12 MHA đĩa van sẽ mở ở góc 45 độ ( Mở 1 nữa). Van bướm inox điều khiển khí nén tuyến tính là dòng van chuyên được sử dụng trong các đường ống hệ thống yêu cầu điều tiết dòng chảy với độ chính xác cao.

Dòng van này giúp người sử dụng có thể linh hoạt điều tiết lưu lượng dòng chảy tự động, đạt độ chính xác cao mà không tốn quá nhiều công sức hay nhân công vận hành.

Thông số kỹ thuật Kích thước: DN50 - DN600. Chất liệu van: Inox 304, 416. Dạng điều khiển: Điều khiển khí nén. Dạng kết nối: Mặt bích, Wafer, Lug,.. Dạng hoạt động: Điều khiển tuyến tính,=. Dạng đóng mở: ON/OFF, tuyến tính. Tín hiệu hoạt động: từ 4 - 20 Mha. Áp suất: PN10 - PN40. Nhiệt độ: Tối đa 220 độ C. Bảo hành 12 tháng. Tình trạng hàng: Hàng có sẳn với SLL.

5.4. Các loại van bướm inox điều khiển khí nén theo hãng sản xuất

• Van bướm inox điều khiển khí nén Geko
• Van bướm inox điều khiển khí nén Haitima
• Van bướm inox điều khiển khí nén Kosaplus
• Van bướm inox điều khiển khí nén Kitz
• Van bướm inox điều khiển khí nén Aloha

5.5. Các loại van bướm inox điều khiển khí nén theo xuất xứ

• Van bướm inox điều khiển khí nén Đài Loan
• Van bướm inox điều khiển khí nén Trung Quốc
• Van bướm inox điều khiển khí nén Hàn Quốc
• Van bướm inox điều khiển khí nén Nhật Bản
• Van bướm inox điều khiển khí nén Malaysia

VI. Một số phụ kiện hỗ trợ hoạt động của van bướm inox điều khiển khí nén

• Công tác giới hạn hành trình ( Limit swith box )
• Van điện từ khí nén ( Selenoid Valves )
• Bộ điều khiển tuyến tính khí nén ( Rotary Posityoner )
• Bộ lọc khí nén
• Tiêu âm
• Đầu nối nhanh
• Ống dây dẫn khí nén

VII. Ưu điểm và nhược điểm của van bướm inox điều khiển khí nén

Mỗi một thiết bị công nghiệp nào đều có thể phù hợp sử dụng đối với các hệ thống nhất định, tuy nhiên không phải hệ thống nào cung có thể sử dụng chúng 1 cách hiệu quả. Để có thể đảm bảo được thiết bị có phù hợp sử dụng với hệ thống hay không, chúng ta cần đánh giá được nhưng ưu điểm và nhược điểm của chúng.

Dưới đây là 1 số đánh giá ưu điểm và nhược điểm của van bướm inox điều khiển khí nén, mời quý vị cùng tham khảo.

7.1. Ưu điểm

Van bướm inox điều khiển khí nén có nhiều ưu điểm vượt trội, có thể kể đến như:

• Van có dãi kích thước rộng từ DN50 đến DN1000 có thể lắp đặt trên mọi đường ống hệ thống công nghiệp hiện nay.
• Van được làm từ chất liệu inox cao cấp, có độ bền cơ học cao, chịu được áp lực và nhiệt độ lớn.
• Van có khả năng chống oxi hóa tốt, có thể sử dụng trong các môi trường hóa chất như axit, bazo, kiềm, muối,..
• Là dòng van điều khiển tự động, có thể điều khiển hoạt động từ xa mà không cần sự can thiệp cơ học.
• Van có trọng lượng nhẹ hơn so với các dòng van cùng chức năng khác, có thể lắp đặt ở các vị trí trên cao mà không gây khó khăn.
• Van giúp hệ thống có thể vận hành tốt, giúp giảm thiểu nhân công và chi phí vận hành cho hệ thống.
• Sử dụng khí nén để hoạt động nên van rất ít khi gặp sự cố, hay bị ảnh hưởng bởi các sự cố môi trường.
• Van có thời gian đóng mở nhanh chóng, chỉ mất từ 1 – 3 giây cho 1 chu trình đóng mở.
• So với các dòng van điều khiển tự động khác, van bướm inox điều khiển khí nén có giá thành rẻ hơn.

7.2. Nhược điểm

Tuy có nhiều ưu điểm vượt trội kể trên, nhưng van bướm inox điều khiển điện cũng tồn tại 1 số nhược điểm nhất định.

• Van cần đến thiết bị cung cấp khí để hoạt động.
• Khi được sử dụng để điều tiết lưu lượng dòng chảy, có thể làm giảm tuổi thọ của van.

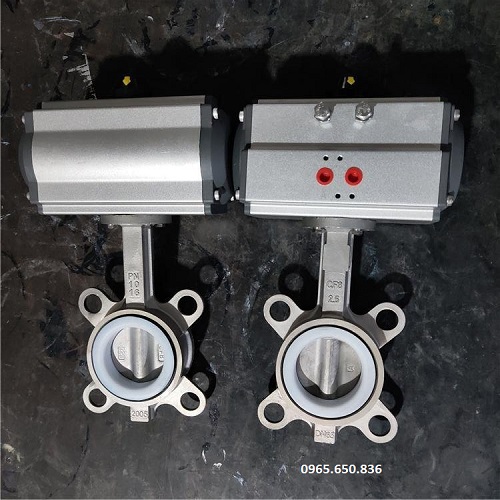

Van bướm điều khiển khí nén inox 304.

VIII. Ứng dụng của van bướm inox điều khiển khí nén

Van bướm inox điều khiển khí nén là dòng van được sử dụng rất phổ biến hiện nay, nhờ có nhiều ưu điểm vượt trội nên dòng van này phù hợp sử dụng trong rất nhiều ứng dụng từ công nghiệp đến các ứng dụng dân sinh.

• Được sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị.
• Được sử dụng trong các hệ thống xử lý nước thải, nước công nghiệp.
• Được sử dụng trong các nhà máy sản xuất bia rượu, nước ngọt, thực phẩm.
• Được sử dụng trong các hệ thống hóa sinh, các hệ thống sản xuất thuốc thực vật.
• Được sử dụng trong các hệ thống sản xuất ý tế, thuốc men.
• Được sử dụng trong các nhà máy sản xuất công nghiệp.
• Được sử dụng trong các hệ thống khai thác tự nhiên, khí đốt, dầu mỏ,…

IX. Lựa chọn van bướm inox điều khiển khí nén

Việc lựa chọn van bướm inox điều khiển khí nén sao cho phù hợp với hệ thống đường ống là rất quan trọng, bởi việc này sẽ ảnh hưởng trực tiếp đến khả năng hoạt động và vận hành của hệ thống. Vì vậy chúng tôi xin cung cấp đến các bạn 1 số lưu ý khi lựa chọn dòng van này cho hệ thống đường ống.

Lưu ý kích thước

Van bướm inox điều khiển điện là dòng van có dãi kích thước rộng từ DN50 đến DN1000, van có thể phù hợp lắp đặt với mọi kích thước đường ống hiện nay. Cần đo đạt kích thước đường ống cẩn thận để có thể lựa chọn van mang kích thước phù hợp.

Lưu ý môi trường sử dụng

Van được làm từ chất liệu inox có thể sử dụng ở hầu hết các môi trường đường ống hiện nay, tuy nhiên đối với các môi trường bt có thể sử dụng các dòng van có giá rẻ hơn để giảm thiểu chi phí.

Lưu ý cách thức hoạt động

Van bướm inox điều khiển điện có nhiều các thức hoạt động khác nhau như tác động đơn, tác động kép hay tuyến tính. Cần lưu ý đến nhu cầu sử dụng của hệ thống để lựa chọn dòng van phù hợp.

Lưu ý nhà phân phối

Hiện nay trên thị trường có rất nhiều nhà phân phôi các dòng van này, tuy nhiên không phải đơn vị nào cung đảm bảo được uy tín và chất lượng. Cần tìm hiểu kỹ càng khi lựa chọn đơn vị cung cấp, để đảm bảo được hàng chất lượng và chế độ bảo hành tốt.

Lựa ý nhà sản xuất và phân phối

Hiện nay các dòng van bướm inox điều khiển khí nén đang được rất nhiều hãng sản xuất, mỗi hãng sản xuất đều có những ưu điểm của riêng mình. Cần tham khảo ý kiến từ các chuyên gia, hay từ nhà cung cấp để có thể lựa chọn sản phẩm phù hợp nhất với hệ thống đường ống.

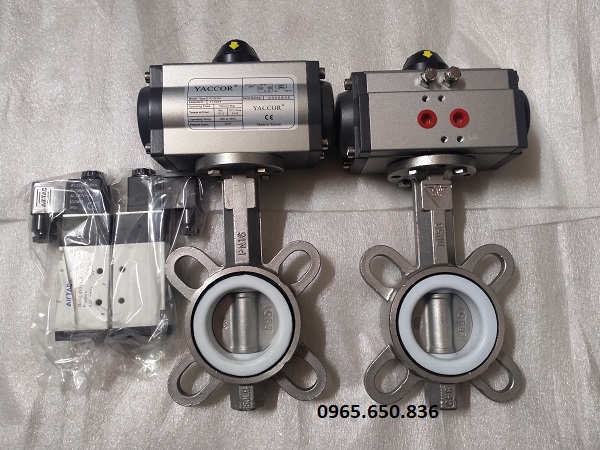

Van bướm inox điều khiển khí nén DN65.

X. Địa điểm cung cấp van bướm inox điều khiển khí nén uy tín hiện nay

Quý khách hàng đang tìm kiếm nhà cung cấp van bướm inox điều khiển khí nén chất lượng, uy tín, giá cả đảm bảo. Có thể trực tiếp liên hệ với chúng tôi.

Công ty TNHH Vât Tư Công Nghiệp Thuận Phát chúng tôi là đơn vị chuyên nhập khẩu và phân phối các dòng sản phẩm công nghiệp đường ống chính hãng trên thị trường hiện nay, các dòng van như van bướm inox điều khiển khí nén, van bi, van cổng, van cầu,..đều được chúng tôi nhập khẩu trực tiếp từ các nhà máy sản xuất hàng đầu trên thế giới hiện nay.

Chúng tôi xin đảm bảo các sản phẩm đều là hàng chính hãng có đầy đủ các giấy tờ như CO-CQ, Catalog,…Ngoài ra, do nhập khẩu trực tiếp từ nhà máy nên giá cả của chúng tôi luôn cạnh tranh nhất thị trường.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Hotline liên hệ: 0965.650.836.

Địa chỉ văn phòng giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nôi.
