Van bướm silo điều khiển khí nén

I. Giới thiệu chung - Van bướm silo điều khiển khí nén là gì ?

Van bướm silo điều khiển khí nén là dòng van bướm điều khiển khí nén có phần van cơ được thiết kế đặc biệt để có thể sử dụng trong các hệ thống trộn, hệ thống silo. Với thiết kế được trang bị thêm bộ điều khiển khí nén giúp người sử dụng có thể điều khiển van linh hoạt hơn, dễ dạng trong quá trình vận hành và điều khiển thiết bị trên hệ thống.

Van bướm silo điều khiển bằng khí nén có thiết kế khá đặc biệt, bộ phận gioăng làm kín của phần van này có thiết kế đặc biệt, không bao bọc bề mặt trong của đĩa van. Thiết kế này giúp van có thể hoạt động tốt trong các dạng lưu chất bột, các lưu chất dạng sệt mà không sợ bị kết dính gây hư tổn đến gioăng.

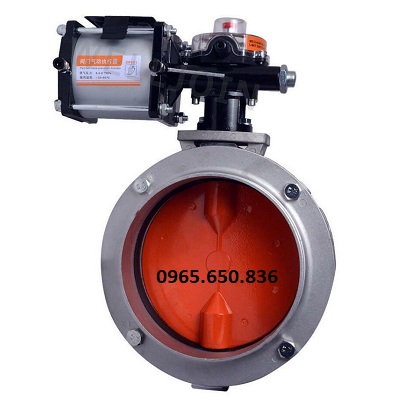

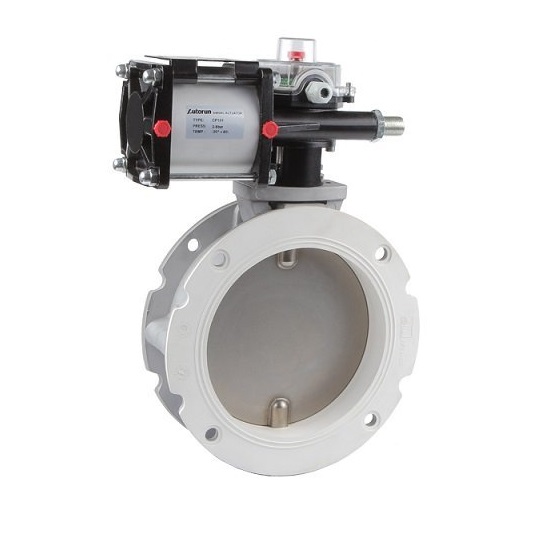

Van bướm silo điều khiển khí nén - Thuận Phát Valve.

Hiện nay dòng van này đang được Thuận Phát Valve chúng tôi nhập khẩu từ các nước có nền công nghiệp hàng đầu như Trung Quốc, Đài loan, Hàn Quốc, Nhật Bản, Châu Âu,...Với đầy đủ các chủng loại, mẫu mã, kích thước được phân phối trên thị trường với giá cả ưu đãi và bảo hành lên đến 12 tháng.

1.1. Lý do nên sử dụng van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén là dòng van được sử dụng rất phổ biến trong các hệ thống sản xuất xi măng, trộn si măng, bột, than,...Nhờ vào thiết kế phần van cơ đặc biệt giúp dòng van này hiện đang là lựa chọn tối ưu đối với các hệ thống đường ống này.

• Van được thiết kế bộ phận gioăng đặc biệt, giảm thiểu tối đa mặt tiếp xúc của bộ phận này với lưu chất tránh các hiện tượng kết dính làm hư hại gioăng.
• Van được làm từ chất liệu hợp kim nhôm, có trọng lượng nhẹ giảm thiểu tải trọng cho hệ thống và có độ bền bỉ cao.
• Thiết kế trang bị thêm bộ điều khiển khí nén, giúp van có khả năng điều khiển từ xa 1 cách linh hoạt và nhanh chóng hơn nhiều so với các dạng điều khiển cơ học.
• Các bộ phận của van có thể tháo rời, đặc biệt các mặt bích trên thân van có thể tách rời khi lắp đặt giúp người sử dụng đễ dàng lắp đặt và tháo rỡ trong quá trình bảo trì bảo dưỡng van.

1.2. Thông số kỹ thuật

II. Hình ảnh catalog và hình ảnh thực tế van bướm silo điều khiển khí nén

2.1. Hình ảnh Catalog van bướm silo điều khiển khí nén

Catalog van bướm silo điều khiển khí nén là tệp tài liệu về các thông số kỹ thuật, cấu tạo, các chỉ số hoạt động thiết kế của dòng van này. Nhìn vào Catalog chúng ta có thể dễ dàng nhận biết được chi tiết sản phẩm, các kích thước của từng vị trí trên sản phẩm.

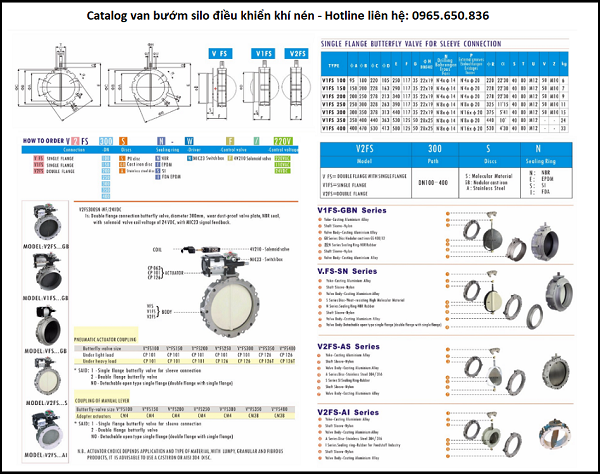

Catalog van bướm silo điều khiển khí nén.

>>> Lưu ý: Trên đây là hình ảnh 1 phần Catalog van bướm silo điều khiển khí nén, muốn biết thêm chi tiết tổng thể của dòng van này, liên hệ trực tiếp với chúng tôi để nhận được tư vấn, nhận báo giá và catalog hoàn chỉnh của các dòng van công nghiệp phổ biến trên thị trường.

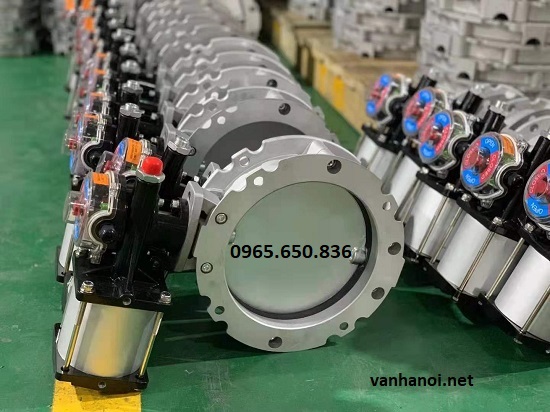

2.2. Hình ảnh thực tế van bướm silo điều khiển khí nén tại kho Thuận Phát Valve

Dưới đây là 1 số hình ảnh van bướm silo điều khiển khí nén tại tổng kho van công nghiệp Thuận Phát Valve, mời quý vị và các bạn cùng tham khảo.

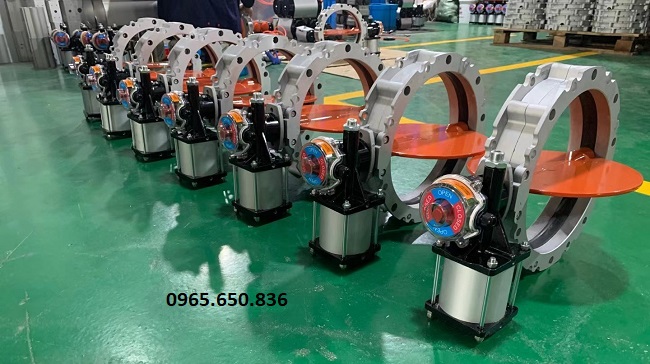

Van bướm silo điều khiển khí nén ON/OFF.

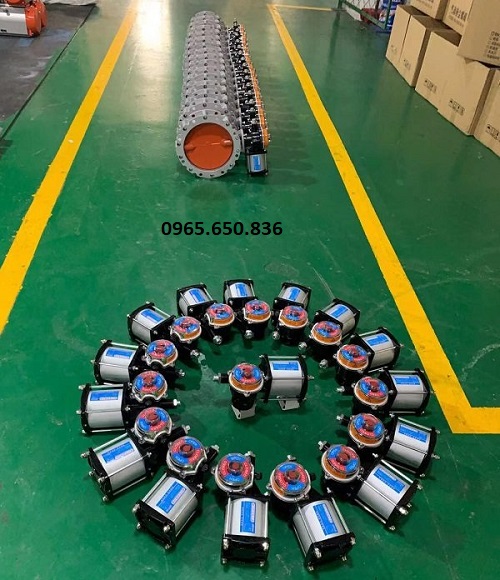

Van bướm silo điều khiển khí nén ONOFF.

III. Cấu tạo và nguyên lý hoạt động của van bướm silo điều khiển khí nén

3.1. Cấu tạo van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén được cấu tạo từ 5 bộ phận chính là thân van, trục van, đĩa van, gioăng làm kín và xy lanh khí nén.

Thân van: Được đúc nguyên khố từ hợp kim nhôm, thân van có dạng hình tròn bên trong chứ các bộ phận khác nhau đĩa van, trục van và gioăng làm kín. Bề mặt của thân van có thiết kế mặt bích để kết nối với đường ống hệ thống.

Trục van: Có dạng hình trụ dài, được đúc nguyên khối từ chất liệu thép có độ cứng cao. Trục van nằm dọc bên trong thân van, kết nối trực tiếp với đĩa van và xy lanh khí nén.

Đĩa van: Có hình dạng cánh bướm nằm bên trong thân van với hình dạng cánh bướm, bộ phận này có thể được xem như cánh cửa có thể mở từ góc 0 độ đến 90 độ để mở van và ngược lại từ 90 độ về 0 độ để đóng van.

Gioăng làm kín: Được đặt ở vành ngoài của đĩa van, bộ phận này thường được làm từ các chất liệu có độ đàn hồi tốt, giúp đảm bảo được độ kín cho van trong quá trình hoạt động.

Xy lanh khí nén: Là bộ phận điều khiển của van, có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động điều khiển hoạt động của đĩa van trên chu trình đã được cài đặt sẳn.

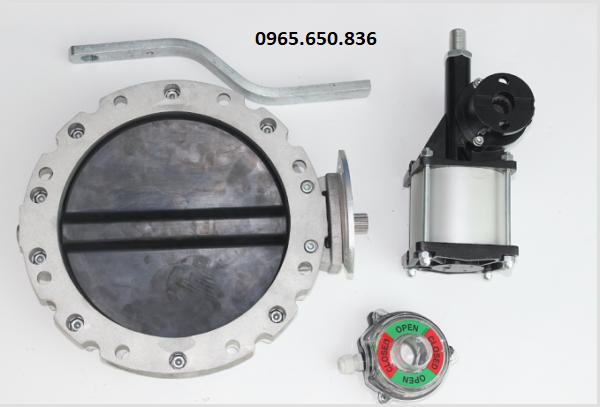

Cấu tạo van bướm silo điều khiển khí nén.

3.2. Nguyên lý hoạt động

Van bướm silo điều khiển bằng khí nén hoạt động nhờ vào quá trình cung cấp khí nén vào xy lanh khí nén của máy nén khí. Khi khí nén được cung cấp vào xy lanh khí nén đi qua các bộ phận lọc loại bỏ các tạp chất, áp lực từ khí nén sẽ đẩy piston di chuyển từ đó tạo ra chuyển động xoay để điều khiển hoạt động đóng mở của đĩa van.

Tùy vào vị trí cấp khí nén trên xy lanh khí nén để người sử dụng của thể điều khiển hoạt động đóng và mở của đĩa van. Chi tiết quá trình hoạt động của dòng van này, mời quý vị cùng theo dõi video dưới đây.

IV. Các tính năng vượt trội của van bướm silo điều khiển khí nén

Van bướm silo điều khiển khí nén là dòng van được sản xuất nhằm mục đích chuyển sử dụng cho các hệ thống đường ống sản xuất có lưu chất dạng bột, một số đặc điểm tính năng của dòng van này như:

- Tự động điều khiển: Dòng van này có khả năng tự động hóa hoạt động bằng năng lượng khí nén, có thể vận hành hoạt động của van bằng khí nén mà không cần tác động cơ học từ con người.

- Đóng mở nhanh chóng: Van có khả năng đóng mở nhanh chóng, chỉ mất từ 1 - 2 giây để hoàn thành chu trình đóng mở.

- Hoạt động ổn định: Van có khả năng hoạt động tốt trong các môi trường lưu chất dạng bột, dạng chất lỏng đặc điều mà các dòng van bướm gioăng không thể làm được.

- Thông báo đóng mở: Van có khả năng truyền tín hiệu thông báo đóng mở đến tủ điều khiển, giúp kiểm soát vận hành van từ xa mà không cần đến trực tiếp vị trí lắp đặt để kiểm tra.

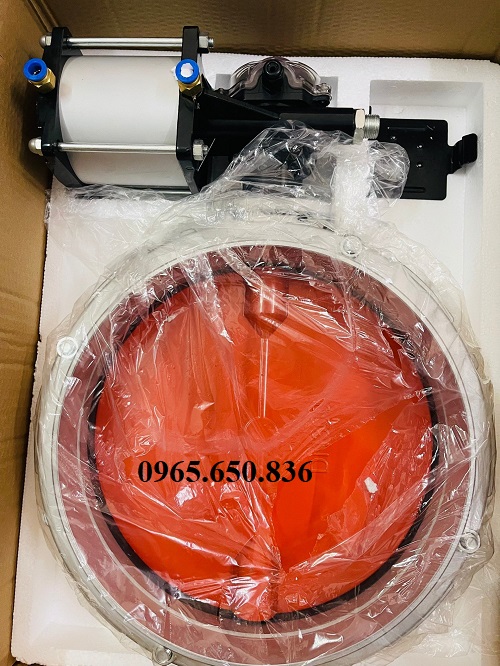

Van bướm silo.

V. Các dòng van bướm silo điều khiển khí nén phổ biến trên thị trường hiện nay

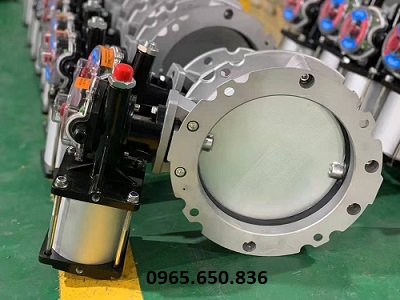

5.1. Van bươm silo hai mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn100 - Dn1000. Chất liệu van: Inox, gang, hợp kim nhôm. Chất liệu xy lanh: Hợp kim nhôm. Thiết kế thân: 2 mặt bích. Dạng kết nối: mặt bích. Tiêu chuẩn mặt bích: Jis, DIN, BS. Áp lực đường ống: PN10, PN16. Nhiệt độ: Từ - 10 độ C đến 100 độ C. Môi trường hoạt động: Than, bột, xi măng,... Xuất xứ: Japan, Korea, Taiwan,.. Bảo hành: 12 tháng.

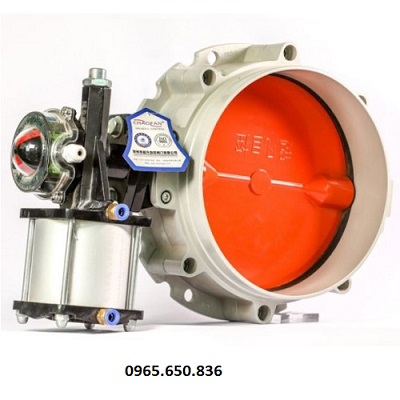

5.2. Van bướm silo một mặt bích điều khiển khí nén

Thông số kỹ thuật Kích thước: Dn100, Dn125, Dn200,...Dn1000. Vật liệu sản xuất: Hợp kim nhôm, inox, thép. Chất liệu xy lanh: Hợp kim nhôm. Tiêu chuẩn: IP68. Thiết kế thân: 1 mặt bích. Kết nối: Kết nối mặt bích. Áp lực dòng chảy: PN10, PN16. Nhiệt độ hệ thống: Tối đa 110 độ C. Bảo hành: 12 tháng, 1 đổi 1 ( năm ).

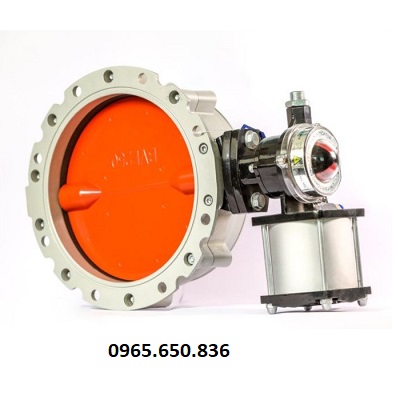

5.3. Van bướm silo điều khiển khí nén Hàn Quốc

Thông số kỹ thuật Kích thước: 100A đến 1000A. Phương thức điều khiển: Điều khiển khí nén. Phương thức kết nối: Kết nối mặt bích. Chất liệu van: Inox, gang, thép, hợp kim nhôm. Tiêu chuẩn: IP68. Áp lực đường ống: PN10, PN16.  Nhiệt độ hệ thống: Tối đa 100 độ C. Môi trường hoạt động: Than, bột, xi măng,... Bảo hành 12 tháng. Xuất xứ: Hàn Quốc - Korea.

5.4. Van bướm silo điều khiển khí nén Đài Loan

Thông số kỹ thuật Kích thước: 100A, 200A,...1000A.  Xuất xứ: Đài Loan - Taiwan.  Chất liệu van: Hợp kim nhôm. Dạng điều khiển: Điều khiển khí nén. Kết nối: Kết nối mặt bích. Thiết kế thân: 2 mặt bích, 1 mặt bích. Tiêu chuẩn: JIS, DIN, ANSI, BS. Áp lực làm việc: PN10, PN16. Nhiệt độ hoạt động: Max 110 độ C. Môi trường vận hành: Than, bột, xi măng,... Bảo hành: 12 tháng.

VI. Ưu điểm và nhược điểm của van bướm silo điều khiển khí nén

Để sử dụng 1 sản phẩm đạt được hiệu quả tốt nhất, ngoài các vấn đề về kỹ thuật như cấu tạo và cách hoạt động của thiết bị. Chúng ta cũng nên tìm hiểu về các ưu điểm và nhược điểm của dòng thiết bị đó để có thể ứng dụng được tối đa hết các công năng của sản phẩm, dưới đây là các ưu điểm và nhược điểm của dòng van bướm silo điều khiển khí nén mời các bạn cùng tham khảo.

6.1. Ưu điểm

- Ưu điểm 1: Van có thiết kế đặc biệt sử dụng tốt trong các môi trường lưu chất dạng bột, như tham xi măng, bột mịn,...

- Ưu điểm 2: Thiết kế xy lanh khí nén để điều khiển giúp van có khả năng điều khiển từ xa, tăng khả năng vận hành và hoạt động của van.

- Ưu điểm 3: Van có khả năng điều khiển dòng chảy 1 cách linh hoạt và nhanh chóng, chỉ mất từ 1 - 2 giây để thực hiện 1 chu trình đóng hoặc mở.

- Ưu điểm 4: Được làm từ chất liệu hợp kim nhôm giúp van có trọng lượng nhẹ, giảm tải trọng cho hệ thống, dễ dàng lắp đặt và vận chuyển.

- Ưu điểm 5: Các bộ phận của van có thể tháo tách rời, dễ dàng cho quá trình lắp đặt và bảo trì bảo dưỡng van.

- Ưu điểm 6: Van có giá thành rẻ hơn so với các dòng van điều khiển bằng khí nén khác trên thị trường.

- Ưu điểm 7: Van có thể hoạt động hoàn toàn tự động từ xa, ngoài ra người sử dụng có thể điều khiển hoạt động của nhiều van cùng lúc.

- Ưu điểm 8: Sử dụng năng lượng khí nén để hoạt động, không gây hại đến môi trường.

6.2. Nhược điểm

- Nhược điểm 1: Được làm từ chất liệu hợp kim nhôm nên van không phù hợp sử dụng trong các môi trường có áp lực và nhiệt độ cao.

- Nhược điểm 2: Van hoạt động hoàn toàn bằng năng lượng khí nén, nên khi mất người cung cấp khí van sẽ không thể hoạt động.

- Nhược điểm 3: Trong quá trình hoạt động van cần xả lượng khí thừa ra ngoài, quá trình này gây ra tiếng ồn lớn.

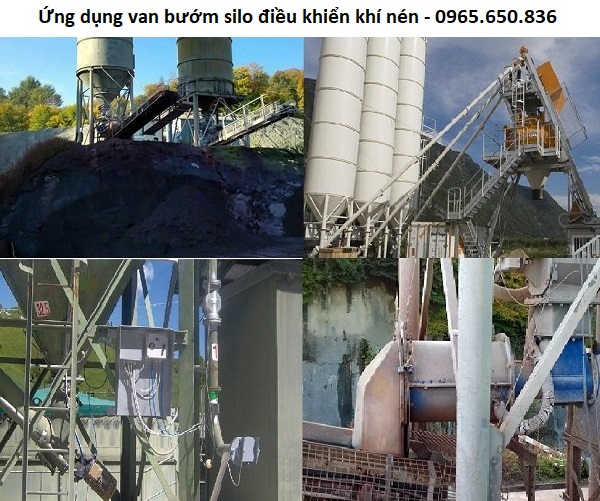

VII. Ứng dụng của van bướm silo điều khiển khí nén trong các hệ thống đường ống

Van bướm silo điều khiển bằng khí nén là dòng sản phẩm được thiết kế đặc biệt chuyên sử dụng trong các hệ thống đường ống có lưu chất dạng bột. Ngoài ra với khả năng điều khiển từ xa bằng năng lượng khí nén khiến dòng van này trở thành lựa chọn không thể thiếu đối với các hệ thống đường ống sản xuất công nghiệp hiện nay.

Qua nhiều năm cung cấp dòng sản này trên thị trường, chúng tôi đã thông kê được 1 số hệ thống chuyên sử dụng dòng sản phẩm này đạt hiệu quả tốt nhất. Một số hệ thống có thể kể đến như:

• Ứng dụng 1: Sử dụng trong các hệ thống nhà máy sản xuất xi măng.
• Ứng dụng 2: Sử dụng trong các nhà máy nghiền, sản xuất bột, hệ thống trộn,...
• Ứng dụng 3: Sử dụng trong các hệ thống khai thác than tự nhiên, hệ thống dây chuyền sản xuất than.
• Ứng dụng 4: Sử dụng trong các nhà máy trộn bê tông, trộn xi măng, trộn vữa.
• Ứng dụng 5: Sử dụng trong các hệ thống khai thác tài nguyên thiên nhiên như gang, đồng, vàng,...

>>>Lưu ý: Khi lựa chọn và sử dụng dòng sản phẩm này, quý khách hàng cần tìm hiểu kỹ về kích thước đường ống và như cầu sử dụng của hệ thống. Đặc biệt cần tham khảo thêm ý kiến từ các chuyên gia hoặc đơn vị cung cấp để có thể lựa chọn dòng sản phẩm phù hợp nhất với nhu cầu sử dụng của hệ thống đường ống.

VIII. Địa điểm bán van bướm silo điều khiển khí nén hàng đầu thị trường hiện nay

Van bướm silo điều khiển khí nén là dòng van đang rất được ưu chuộng sử dụng trong các hệ thống đường ống có lưu chất dạng bột và dòng van này cũng là 1 trong những sản phẩm hàng đầu của CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT  chúng tôi. Với nhiều năm cung cấp dòng sản phẩm này trên thị trường, chúng tôi đã cung cấp hàng triệu sản phẩm cho mọi dạng hệ thống lơn nhỏ trong và ngoài nước.

Quý khách hang khi mua hàng của Thuận Phát Valve chúng tôi có thể hoàn toàn yên tâm về chất lượng, nguồn gốc xuất xứ của sản phẩm. Bởi các sản phẩm đều được chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới, điều này cũng 1 phần giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

8.1. Bảng giá van bướm silo điều khiển khí nén

Hiện nay trên thị trường có rất nhiều các đơn vị cung cấp các dòng van bướm silo điều khiển khí nén, mỗi đơn vị sẽ cung cấp dòng van này theo từng thiết kế, chủng loại, mẫu mã khác nhau, vì vậy mà giá thành của dòng van này cũng khác nhau. Thuận Phát Valve chúng tôi là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp hiện nay, các sản phẩm đượci nhập khẩu trực tiếp từ đơn vị sản xuất mà không thông qua đơn vị mô giới nào, điều này giúp chúng tôi luôn đảm bảo được chất lượng và giá thành cạnh tranh nhất trên thị trường hiện nay. Dưới đây là bảng giá van bướm silo điều khiển khí nén, mời quý vị và các bạn cùng tham khảo.

>>> Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, không thể xem là bảng giá thực tế, hay giá niêm yết của sản phẩm. Bảng giá này chưa bao giồm thếu VAT, chi phí vận chuyên và các chi phí liên quan khác.

Quý hàng hàng đang quan tâm sản phẩm và muốn nhận được tư vấn, báo giá chính xác nhất của sản phẩm, vui lòng liên hệ ngay với chúng tôi. Rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong các dự án hệ thống gần nhất, chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
