Van bi điều khiển khí nén tuyến tính

Hiện nay với sự phát triển của công nghệ hiện đại hóa, các hệ thống đường ống tự động hóa đang phát triển mạnh mẽ và đang dần thay thế các hệ thống hoạt động bằng cơ tay. Điều này dẫn đến sự phát triển mạnh mẽ của các dòng van công nghiệp điều khiển tự động bằng khí nén hay bằng điện năng, trong bài viết này chúng tôi xin giới thiệu đến các bạn dòng van bi điều khiển khí nén tuyến tính đang rất được ưu chuộng sử dụng trên thị trường hiện nay, chi tiết về dòng sản phẩm này mời quý vị tham khảo bài viết dưới đây.

I. Hình ảnh thực tế của van bi điều khiển khí nén tuyến tính

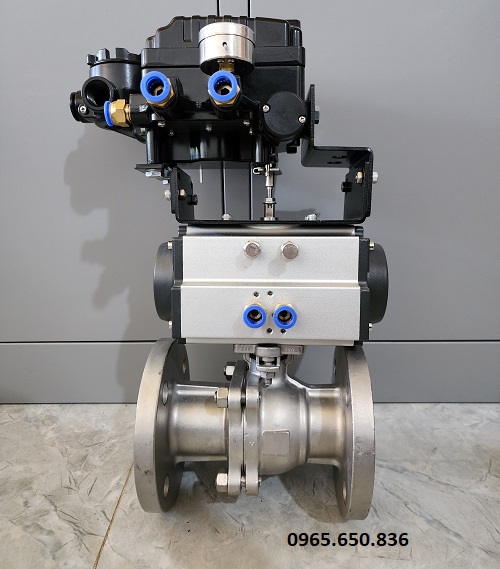

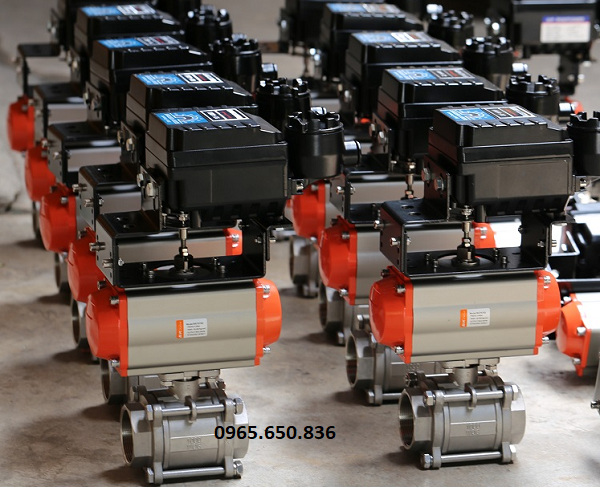

Van bi khí nén tuyến tính.

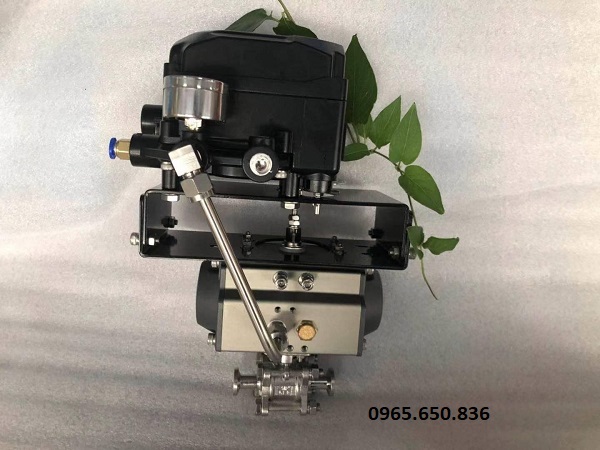

Van bi vi sinh điều khiển khí nén tuyến tính.

Trên đây là các hình ảnh của van bi điều khiển khí nén tuyến tính được chụp tại tổng kho van công nghiệp Thuận Phát Valve, các dòng van này được chúng tôi nhập khẩu từ các thương hiệu hàng đầu với số lượng lớn, với đầy đủ các kích thước DN15, DN20, DN25, DN32, DN40, DN50, DN80, DN100, DN150, DN200, DN300, DN500, DN600 đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống trên thị trường hiện nay.

Là dòng van thông dụng được sản xuất với đa dạng chất liệu, sử dụng tốt trong mọi dạng môi trường hệ thống và lưu chất hiện nay. Với khả năng điều khiển dòng chảy linh hoạt dòng van bi điều khiển khí nén tuyến tính đang là lựa chọn tối ưu đối với các hệ thống đường ống hiện nay.

II. Tìm hiểu chung về van bi điều khiển khí nén tuyến tính

2.1. Van bi điều khiển khí nén tuyến tính là gì?

Van bi điều khiển khí nén tuyến tính là dòng van bi điều khiển khí nén được lắp đặt thêm bộ định vị điều tiết khí nén - Positioner, giúp van có khả năng mở đĩa van ở nhiều góc độ khác nhau từ 0 - 90 độ để đóng, mở và điều tiết lưu lượng dòng chảy lưu chất. Dòng van này được ứng dụng rất phổ biến trong các hệ thống yêu cầu khả năng điều khiển dòng chảy linh hoạt, giúp người sử dụng dễ dàng kiểm soát được lưu lượng, tốc độ và áp lực của dòng chảy trong đường ống.

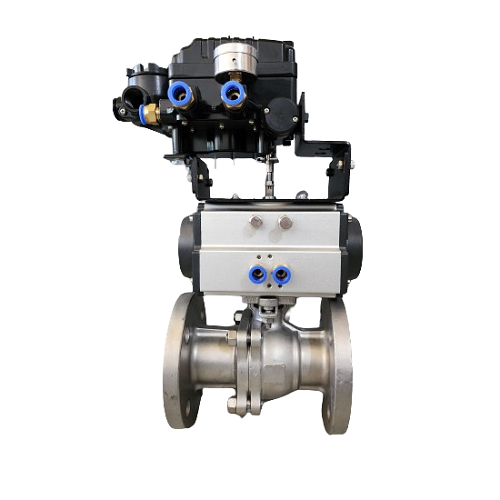

Van bi điều khiển khí nén tuyến tính.

Van bi điều khiển khí nén tuyến tính sử dụng tín hiệu 4 - 20mhA để điều khiển hoạt động, tín hiệu này sẽ được chuyền từ tủ điều khiển đến van và từ van đến tử điều khiển để kiểm soát hoạt động của van từ xa mà không cần tác động trực tiếp lên van. Van cũng được sản xuất với nhiều dạng thiết kế, chất liệu và kích thước khác nhau nhằm đáp ứng mọi nhu cầu sử dụng của hệ thống hiện nay.

Các dạng thiết kế van bi điều khiển khí nén tuyến tính

- Van bi 2 ngã điều khiển khí nén tuyến tính

- Van bi 3 ngã điều khiển khí nén tuyến tính

- Van bi 2 mảnh điều khiển khí nén tuyến tính

- Van bi 3 mảnh điều khiển khí nén tuyến tính

- Van bi vi sinh điều khiển khí nén tuyến tính

2.2. Thông số kỹ thuật

• Loại van: Van bi điều khiển khí nén tuyến tính.
• Kích cỡ: DN15 - DN500.
• Chất liệu van:  Gang, Thép, Inox SUS304, 316, Nhựa PVC, UPVC,...
• Dạng van: Van 2 ngã, van 3 ngã.
• Thiết kế thân: Thân 2 mảnh, thân 3 mảnh.
• Chất liệu bộ điều khiển: Hợp kim nhôm cao cấp.
• Dạng điều khiển: Điều khiển khí nén..
• Áp lực khí nén sử dụng: 0 ~ 8 bar.
• Nhiệt độ môi trường thích hợp: 0 - 80 độ C.
• Kiểu vận hành: Tác động đơn, tác động kép.
• Nguyên lý làm việc: Tuyến tính.
• Thời gian đóng mở: Từ 1 - 3s.
• Tín hiệu làm việc: 4 ~ 20mhA .
• Kiểu lắp đặt : Lắp ren, mặt bích, hàn,...
• Áp lực làm việc : PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc : 0 ~ 220 độ C.
• Môi trường làm việc : Dung dịch chất lỏng, khí, hơi, axit ăn mòn, hóa chất, xăng, dầu,…
• Xuất xứ : Đài Loan,Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu.
• Bảo hành : 12 tháng, 1 đổi 1 trong vòng 1 năm.
• Giấy tờ: Đầy đủ CO, CQ, catalog, hình ảnh thực tế.

2.3. Đặc điểm nổi bật của van bi điều khiển khí nén thuyến tính

Van bi điều khiển khí nén tuyến tính là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, dòng van này có nhiều đặc điểm vượt trội giúp chúng tạo nên sự khác biết với các dòng van có cùng chức năng khác trên thị trường. Dưới đây là 1 số đặc điểm, mời quý vị và các bạn cùng tham khảo:

- Về thiết kế thân: Van có đa dạng kiểu thiết kế thân khác nhau như 2 ngã, 3 ngã,...các dạng thiết kế thân của dòng van này cho phép dòng chảy di chuyển theo 2 chiều khác nhau hoặc có thể sử dụng để điều hướng dòng chảy. Đây là thiết kế riêng biệt chỉ có ở các dòng van bi, nên dòng van này được sử dụng rất phổ biến để điều hướng và pha trộn nhiều dòng chảy với nhau.

- Về thiết kế đĩa van: Đĩa của van bi có thiết kế rất đặc biệt, dòng van này có thiết kế đĩa van dạng hình cầu được khoét lỗ xuyên tâm với nhiều hình dạng lỗ khác nhau, tùy vào nhu cầu sử dụng mà có thể lựa chọn các dạng thiết kế khác nhau. Thiết kế đĩa van hình cầu giúp giảm thiểu các tác động của đĩa van trong quá trình hoạt động lên dòng chảy, đảm bảo được áp lực, tốc độ và hướng di chuyển của dòng chảy trong hệ thống.

- Về khả năng hoạt động: Các chi tiết bộ phận của dòng van này được sản xuất và giá công rất tỉ mỉ đạt độ hoàn thiện cao, giúp dòng van này có khả năng hoạt động ổn định, ít gặp sự cố trong quá trình hoạt động, đặc biệt van có tuổi thọ sử dụng cao các dòng van khác cùng chức năng khác, theo thống kê của chúng tôi trong nhiều năm.

- Về khả năng điều khiển dòng chảy: Van có khả năng đóng và mở cho dòng chảy lưu thông trong đường ống, đặc biệt dòng van này có thể mở đĩa van ở nhiều góc độ khác nhau theo tín hiệu 4 - 20 mhA để điều tiết lưu lượng và tốc độ của dòng chảy.

III. Chi tiết cấu tạo van bi điều khiển khí nén tuyến tính

Về cở bản cấu tạo của van bi điều khiển khí nén tuyến tính tương tự như van bi điều khiển khí nén, điểm khác biệt duy nhất của dòng van này là được trang bị thêm bộ định vị điều tiết khí nén được gắn trên đỉnh của bộ điều khiển khí nén. Cấu tạo của dòng van này sẽ được chia là 3 phần chính là van bi cơ, bộ điều khiển khí nén và bộ định vị điều tiết khí nén, chi tiết của từng phần như sau:

3.1. Cấu tạo van bi cơ

Van bi cơ là phần van được kết nối trực tiếp với hệ thống đường ống, bộ phận này được sản xuất theo nhiều chất liệu khác nhau như inox, gang, thép, nhựa giúp dòng van này có thể hoạt động tốt trong mọi dạng môi trường hệ thống. Ngoài ra thân van cũng được thiết kế với nhiều kiểu dáng khác nhau, mỗi dạng thiết kế thân sẽ phù hợp với nhu cầu hoạt động khác nhau của hệ thống, cần lưu ý khi lựa chọn thân van.

Cấu tạo của bản của phần van bi cơ gồm:

• Thân van
• Đĩa van
• Trục van
• Gioăng làm kín

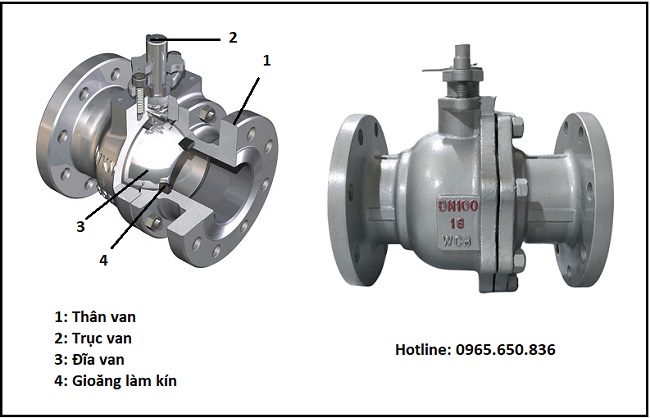

Cấu tạo van bi cơ lắp điều khiển.

3.2. Bộ điều khiển khí nén

Bộ điều khiển khí nén của van bi điều khiển khí nén, còn được gọi với cái tên khác là thiết bị truyền động khí nén, được chế tạo từ hợp kim nhôm cao cấp, bề ngoài được phủ sơn tĩnh điện giúp chống oxy hóa và tăng thẩm mỹ cho thiết bị. Thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của đĩa van.

Các dòng bộ điều khiển khí nén mà chúng tôi đang cung cấp độc quyền trên thị trường:

• Bộ điều khiển khí nén Yaccor
• Bộ điều khiển khí nén Haitima
• Bộ điều khiển khí nén Samwoo

Cấu tạo bộ truyền động khí nén.

3.3. Bộ định vị điều tiết khí nén - Positioner

Bộ định vị điều khiển khí nén - Positioner là thiết bị quan trọng nhất của van bi điều khiển khí nén tuyến tính, bộ điều khiển này giúp điều tiết lưu lượng khí nén cung cấp vào bộ điều khiển khí nén. Từ đó định vị các góc độ mở của đĩa van, để điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

Bộ tuyến tính sử dụng tín hiệu 4 - 20mhA để định vị điều khiển các góc độ mở của đĩa van, tùy theo tín hiệu được truyền vào mà đĩa van có thể mở ở các góc độ khác nhau từ góc 0 độ đến 90 độ. Ngoài ra với khả năng nhận và truyền tín hiệu từ tử điều khiển giúp người sử dụng có thể kiểm soát hoạt động của van từ xa mà không cần di chuyển trực tiếp đến vị trí lắp đặt van.

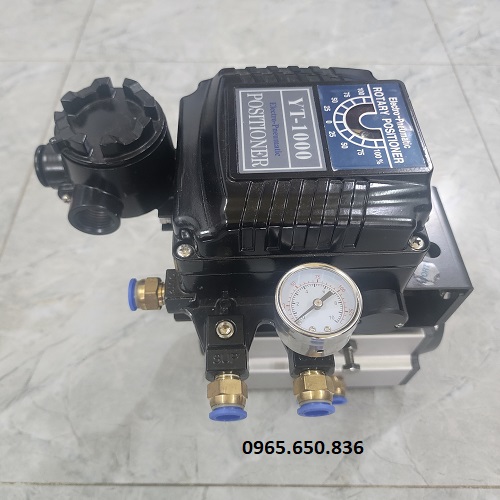

Bộ định vị điều khiển khí nén - Positioner.

IV. Các dòng van bi điều khiển khí nén tuyến tính sử dụng phổ biến trên thị trường hiện nay

4.1. Van bi inox điều khiển khí nén tuyến tính

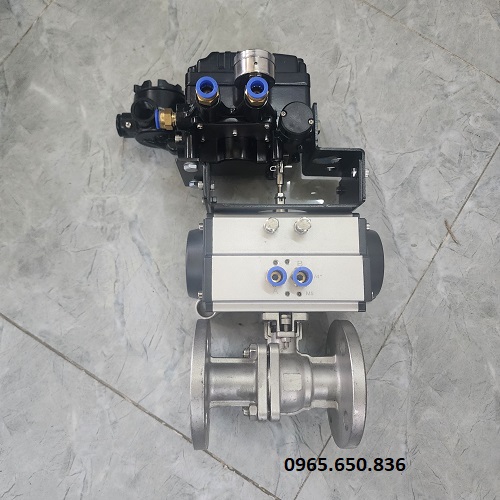

Van bi inox điều khiển khí nén tuyến tính.

4.2. Van bi gang điều khiển khí nén tuyến tính

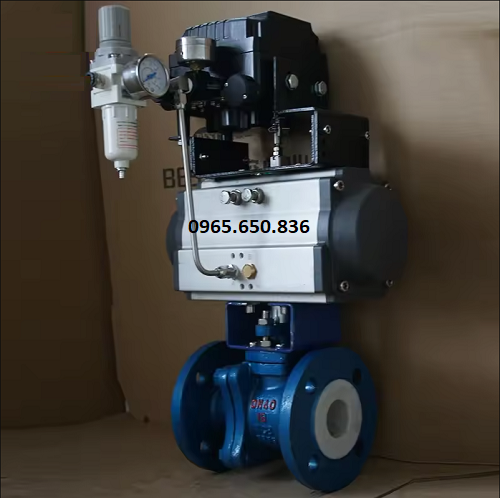

Van bi gang điều khiển khí nén tuyến tính.

4.3. Van bi thép điều khiển khí nén tuyến tính

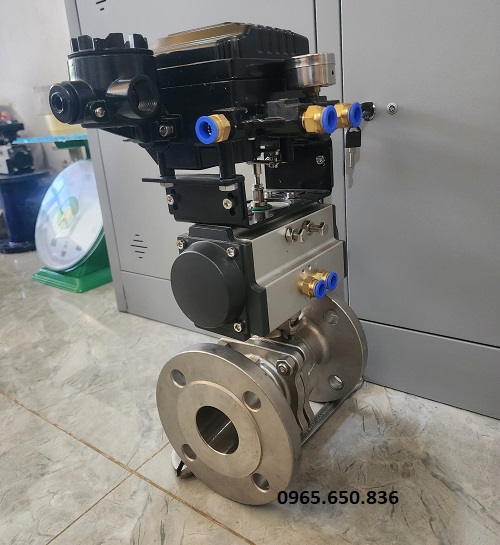

Van bi thép điều khiển khí nén tuyến tính.

V. Các lưu ý khi sử dụng và ứng dụng cụ thể của van bi điều khiển khí nén tuyến tính

5.1. Một số lưu ý khi lựa chọn van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính là dòng van được sản xuất rất đa dạng về kiểu dáng, kích thước và chủng loại khác nhau. Mỗi dạng van sẽ phù hợp ứng dụng đối với các nhu cầu khác nhau của hệ thống đường ống, cần lưu ý và tham khảo kỹ càng trước khi lựa chọn van để đáp ứng tốt nhất nhu cầu sử dụng của hệ thống.

- Lưu ý về thiết kế thân van: Phần thân van bi cơ có thiết kế rất đa dạng, túy vào nhu cầu sử dụng của hệ thông mà lựa chọn dạng thiết kế thân phù hợp nhất. Ví dụ:

• Thiết kế thân 2 ngã: Đây là thiết kế thân cho phép dòng chảy di chuyển qua van theo cùng 1 chiều, thiết kế này thường được sử dụng để điều tiết lưu lượng và kiểu soát đóng, mở dòng chảy.
• Thiết kế thân 3 ngã: Thiết kế thân này cho phép dòng chảy di chuyển théo 3 hướng khác nhau, thường được sử dụng để pha trộn, chia dòng chảy hay chuyển hướng dòng chảy.

- Lưu ý về thiết kế đĩa van: Đĩa của van bi được thiết kế rất đa dạng, tùy vào nhu cầu điều khiển dòng chảy của hệ thống có thể lựa chọn dạng thiết kế bi van, lưu ý cần tham khảo thêm ý kiến từ các chuyên gia và đơn vị cung cấp. Ví dụ:

• Thiết kế bi van dạng chữ L: Thiết kế bi van dạng này thường được sử dụng để điều hướng dòng chảy, cho phép dòng chảy di chuyển qua van théo 2 hướng khác nhau.
• Thiết kế bi van dạng chữ T: Thiết kế này thường được sử dụng để điều hướng, chia cắt dòng chảy hay pha trộn nhiều dòng chảy lại với nhau.

Ngoài 2 lưu ý lựa chọn trên, khi lựa chọn van bi điều khiển khí nén tuyến tính người sử dụng cần lưu ý thêm về kích thước của đường ống và chất liệu của van bi cơ.

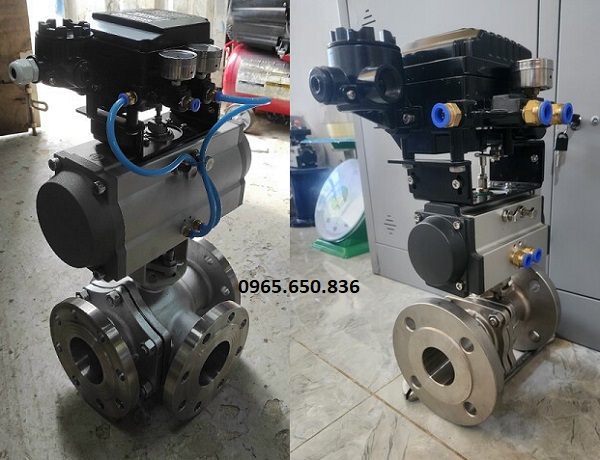

Van bi 2 ngã - 3 ngã điều khiển khí nén tuyến tính.

5.2. Ứng dụng thực tế của van bi điều khiển khí nén tuyến tính

Van bi điều khiển khí nén tuyến tính là dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Một số ứng dụng của dòng van này trong các hệ thống đường ống, được chúng tôi thông kê qua nhiều năm cung cấp sản phẩm trên thị trường, có thể kể đến như:

- Ứng dụng 1: Sử dụng trong các hệ thống đường ống cung cấp nước sạch, nước sinh hoạt đô thị.

- Ứng dụng 2: Sử dụng trong các hệ thống đường ống tòa nhà cao tầng, tòa nhà chung cư, văn phòng, TTTM,...

- Ứng dụng 3: Sử dụng trong các hệ thống xử lý hóa chất, kiểm soát lưu lượng hóa chất trong sản xuất.

- Ứng dụng 4: Sử dụng trong các hệ thống bơm đầu nguồn, các hệ thống đo áp xuất bơm,...

- Ứng dụng 5: Sử dụng trong các hệ thống nhà máy sản xuất công nghiệp.

- Ứng dụng 6: Sử dụng trong các hệ thống lọc hóa dầu, hệ thống khai thác dầu mỏ, khí đốt tự nhiên.

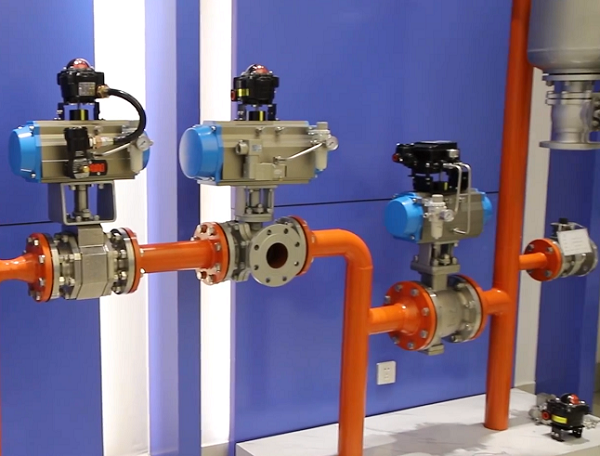

Ứng dụng van bi điều khiển khí nén tuyến tính.

VI. Thuận Phát Valve đơn vị cung cấp van bi điều khiển khí nén tuyến tính uy tín hàng đầu hiện nay

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT  là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các dòng van công nghiệp trên thị trường hiện nay. Các dòng van bi điều khiển khí nén tuyến tính được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu, có chất lượng cao với giá thành ưu đãi nhất thị trường.

Không những thế khi mua hàng của Thuận Phát Valve chúng tôi, quý khách hàng không chỉ được trãi nghiệm những sản phẩm chính hãng chất lượng cao mà còn nhận được rất nhiều các ưu đãi đặc biệt khác, như:

1. Nhận tư vấn miễn phí từ các chuyên gia hàng đầu, giúp đưa ra những giải phát tối ưu nhất về thiết bị, phụ kiên và hệ thống.

2. Bộ phận chăm sóc khách hàng hoạt động 24/7 luôn sẵn sàng giải đáp các thắc mắc của quý khách hàng.

3. Các sản phẩm đều được bảo hành từ 12 - 24 tháng tùy theo chính sách của nhà sản xuất, được đổi trả miễn phí khi gặp lỗi do đơn vị sản xuất.

4. Giao hàng tân nơi trên toàn quốc từ 1 - 2 ngày, miễn phí giao hàng đối với các đơn hàng hợp đồng giá trị trên 10tr và với các khách hàng thân thiết.

5. Các giấy tờ sản phẩm được gửi kèm với sản phẩm đến tay người sử dụng trong quá trình giao hàng.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành và phát triển cùng quý khách hàng trong các dự án gần nhất.
