Van bướm nhôm điều khiển khí nén

I. Giới thiệu van bướm nhôm điều khiển khí nén

Van bướm nhôm điều khiển khí nén là dòng van bướm điều khiển khí nén có phần thân van được làm từ chất liệu hợp kim nhôm, chất liệu này giúp van có trọng lượng nhẹ, khả năng chống oxy hóa tốt. Với thiết kế điều khiển từ xa bằng khí nén giúp dòng van này đang rất được ưu chuộng sử dụng trên thị trường hiện nay.

Van bướm nhôm khí nén là dòng van được sử dụng rất phổ biến trong các hệ thống xử lý, cấp thoát nước, hệ thống thông gió, điều hòa không khí và sửa ấm. Bởi dòng van này có trọng lượng nhẹ, khả nắng ăn mòn, hoạt động ổn định, có tuổi thọ sử dụng lâu dài và đặc biệt giá thành của dòng van này rẻ hơn so với các dòng van được làm từ các chất liệu khác như inox, gang, thép,...

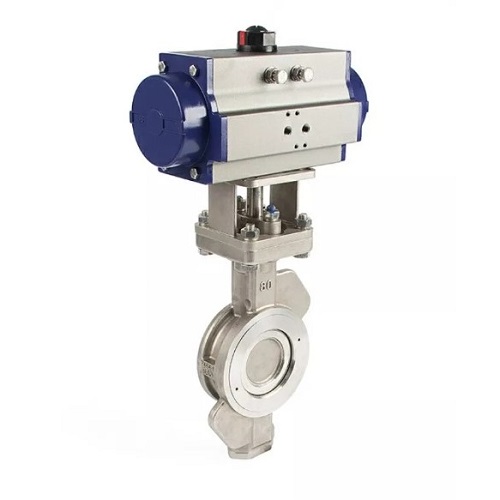

Van bướm nhôm điều khiển khí nén.

Hiện nay các dòng van bướm nhôm điều khiển khí nén đang được Thuận Phát Valve cúng cấp trên thị trường với đầy đủ các mẫu mã, kích thước từ DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN500, DN600,...với đầy đủ các giấy tờ như CO - CQ, Catalog,..và được bảo hành lên tới 12 tháng.

1.1. Thông số kỹ thuật

• Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN500, DN600,...
• Chất liệu thân van: Hợp kim nhôm.
• Chất liệu đĩa van: Nhôm, inox.
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng kết nối: Mặt bích, kết nối wafer.
• Phước thức vận hành: ON/OFF, Tuyến tính.
• Áp xuất làm việc: PN10, PN16.
• Nhiệt độ làm việc: Tối đa 110 độ C.
• Môi trường làm việc: Nước, hệ thống khí, hơi,...
• Xuất xứ: Hàn Quốc, Nhật Bản, Châu Âu,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

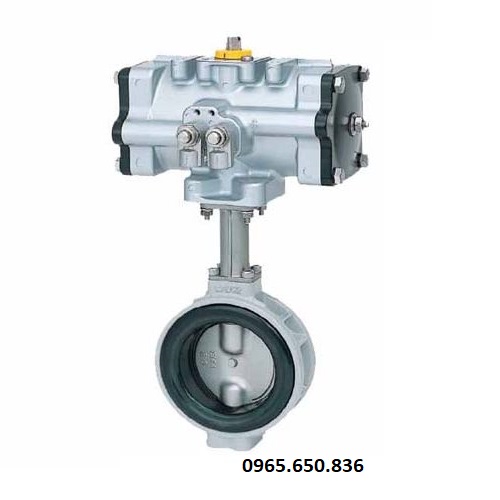

1.2. Hình ảnh thực tế van bướm nhôm điều khiển khí nén

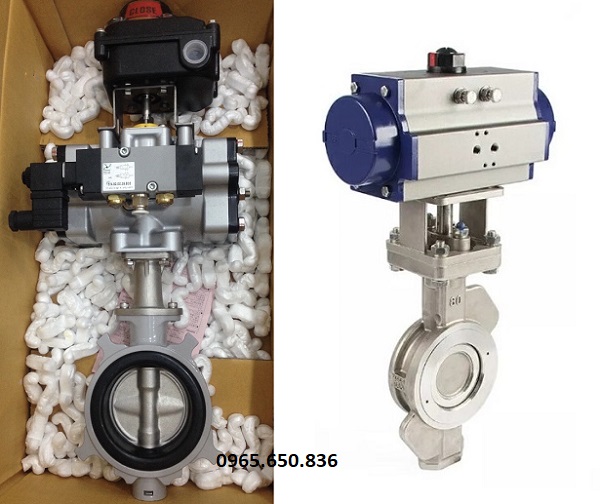

Van bướm nhôm điều khiển bằng khí nén.

II. Cấu tạo và nguyên lý hoạt động của van bướm nhôm điều khiển khí nén

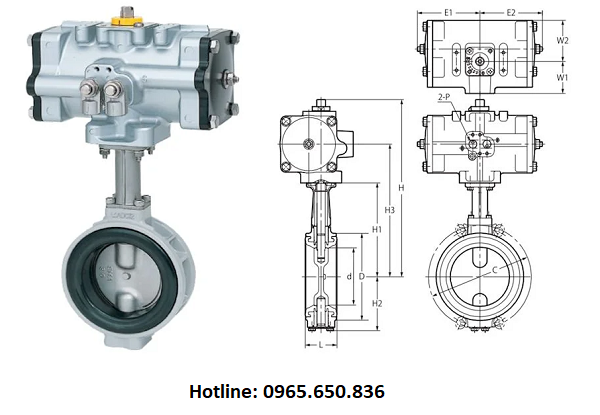

2.1. Cấu tạo

Van bướm nhôm điều khiển khí nén có cấu tạo khá đơn giản, dòng van này được cấu tạo từ 5 bộ phận chính là thân van, đĩa van, trục van, gioăng làm kín và bộ điều khiển khí nén. Năm bộ phận này đều được sản xuất theo nghệ tiên tiến hàng đầu hiện nay, đạt độ hoàn thiện cao giúp tăng khả năng hoạt động của van, giúp van có khả năng hoạt động ổn định, ít gặp sự cố và có tuổi thọ sử dụng lâu dài.

Ngoài ra, bộ điều khiển khí nén của van có nhiều dạng điều khiển khác nhau, mỗi dạng điều khiển sẽ mang 1 chức năng và nhiệm vụ khác nhau như điều khiển hoạt động đóng, mở hoặc điều tiết lưu lượng dòng chảy. Cần lưu ý để có thể lựa chọn dòng van mạng dạng điều khiển phù hợp với nhu cầu sử dụng của hệ thống.

• Van bướm nhôm điều khiển khí nén tác động đơn
• Van bướm nhôm điều khiển khí nén tác động kép
• Van bướm nhôm điều khiển khí nén tuyến tính

2.2. Nguyên lý hoạt động

Van bướm nhôm điều khiển khí nén hoạt động hoàn toàn dựa vào khả năng chuyển đổi khí nén thành chuyển động xoay của bộ điều khiển khí nén để hoạt động. Khi muốn van mở người sử dụng sẽ cấp khí nén vào cổng A trên bộ điều khiển, lúc này đĩa van sẽ di chuyển từ góc 0 độ đến góc 90 độ ( tức van mở hoàn toàn ).

Muốn đóng van người sử dụng sẽ cung cấp khí nén vào cổng B, lúc này đĩa van sẽ di chuyển từ góc 90 độ về góc 0 độ ( tức van đóng hoàn toàn). Đối với dòng van tác động đơn người sử dụng chỉ cần cung cấp khí nén để mở van, khi ngừng cung cấp khí né van sẽ tự động đóng lại nhờ vào áp lực của các lò xo đàn hồi.

III. Đánh giá ưu điểm và nhược điểm của van bướm nhôm điều khiển khí nén

3.1. Ưu điểm

Là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, van bướm nhôm khí nén mang nhiều ưu điểm vượt trội so với các dòng van được làm từ các chất liệu khác. Một số ưu điểm của dòng van này có thể kể đến như:

• Van được làm từ chất liệu nhôm nên dòng van này có trọng lượng nhẹ hơn nhiều so với các các chât liệu khác, giúp giảm tải trọng cho hệ thống khi sử dụng.
• Van có khả năng chống lại ăn mòn tốt, hoạt động tốt trong các môi trường có nồng độ oxy hóa cao hay các môi trường lưu chất hóa học.
• Trang bị bộ điều khiển khí nén giúp van có khả năng điều khiển hoạt động từ xa tiện lợi, giúp hệ thống giảm thiểu nhân công và chi phí vận hành hệ thống.
• Van có khả năng điều khiển dòng chảy 1 cách linh hoạt và chính xác, đĩa van được nằm bên trong dòng chảy giúp tăng khả năng hoạt động của van.
• Van có thời gian thực hiện chu trình đóng hoặc mở 1 cách nhanh chóng, chỉ mất từ 1 đến 2 giây để hoàn thành 1 chu trình.
• Giá thành của dòng van này thường thấp hơn so với các dòng van được làm từ những chất liệu khác như gang, thép, inox.

3.2. Nhược điểm

Theo chúng tôi thì không có 1 sản phẩm nào là hoàn hảo 100%, mỗi sản phẩm đều có những ưu điểm và nhược điểm của riêng mình. Van bướm nhôm điều khiển khí nén cũng vậy, dưới đây chúng ta cùng tìm hiểu 1 số nhược điểm của dòng van này.

• Nhôm là chất liệu có độ cứng và độ bền thấp, nên dòng van này thường được hạn chế sử dụng trong các hệ thống có áp lực và nhiệt độ dòng chảy lớn.
• Sử dụng năng lượng khí nén để hoạt động, trong quá trình van xả khí có thể gây ra tiếng ồn lớn.
• Thiết kế đĩa van nằm bên trong dòng chảy. có thể gây ra cản trở về lưu lượng và tốc độ của dòng chảy.

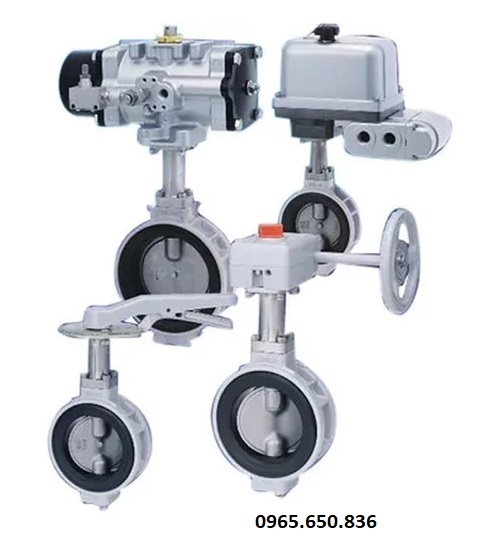

Các dạng điều khiển khác của van bướm thân nhôm.

IV. Ứng dụng cụ thể của van bướm nhôm điều khiển khí nén

Van bướm nhôm điều khiển khí nén được ứng dụng rất phổ biến trong các hệ thống sản xuất công nghiệp và các hệ thống đường ống dẫn lưu chất. Dưới đây là 1 số ví dụ cảu dòng van này trong các ứng dụng thực tế, mời quý vị cùng tham khảo.

Ứng dụng 1: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt, các nhà máy xử lý nước thải công nghiệp.

Ứng dụng 2: Sử dụng trong các hệ thống khí nén, hệ thống lò hơi, nồi hơi, hệ thống sử dụng hơi nóng làm nhiệt lượng.

Ứng dụng 3: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm chiller.

Ứng dụng 4: Sử dụng trong các nhà máy sản xuất công nghiệp, nhà máy sản xuất thực phẩm, đồ uống, hóa chất, nước hoa,...

V. Báo giá van bướm nhôm điều khiển khí nén

Van bướm nhôm điều khiển khí nén là dòng van được ứng dụng rất phổ biến trên thị trường hiện nay, dòng van này có rất nhiều các chủng loại, mẫu mã và kích thước khác nhau. Mỗi chũng loại kích thước đều có giá thành khác nhau, đặc biệt trong thời điểm thị trường có nhiều biến động như hiện tại, giá thành các dòng van này có thể thay đổi liên tục theo tháng.

Điều trên đã gây khó khăn cho chúng tôi khi không thể báo giá trực tiếp trên website. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết về sản phẩm và báo giá chính xác nhất.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi !
