I. Van bướm D71X-10/16Q là gì?

Van bướm D71X-10/16Q dòng van tay gạt sử dugj để đóng mở, điều tiết dòng chảy trong hệ thống đường ống. Thiết kế dạng đĩa xoay quanh trục, giúp kiểm soát lưu chất nhanh với góc đóng mở khoảng 90 độ. Model d71X-10/16Q với thân gang, đĩa van và trục làm bằng chất liệu phù hợp môi trường sử dụng, gioăng làm kín hạn chế rò rỉ. Trọng lượng nhẹ, khả năng đóng mở thuận tiện, thiết kế nhỏ gọn, van bướm ứng dụng trong hệ thống cấp thoát nước, xử lý nước, HVAC, PCCC, đường ống công nghiệp.

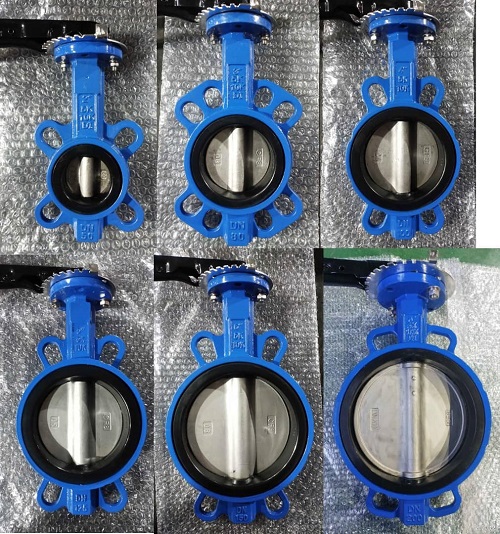

Van bướm gang D71X.

D71X-10/16Q được cấu thành từ các ký hiệu dùng để nhận biết kiểu van, dạng kết nối, cấp áp suất, việc hiểu đúng ký hiệu giúp dễ lựa chọn.

• D: Ký hiệu dòng van bướm, sử dụng đĩa van xoay quanh trực để thực hiện đóng mở, điều tiết dòng chảy.
• 7: Thể hiện kiểu kết cấu của van theo quy ước mã hóa model của nhà sản xuất.
• 1: Ký hiệu chỉ dạng kết nối, lắp đặt của van trong hệ thống đường ống.
• X: Được dùng để chỉ vật liệu làm kín dạng cao su, giúp tăng khả năng làm kín giữa đĩa, thân van.
• 10/16: Biểu thị cấp áp suất PN10, PN16, cho biết van có thể được lựa chọn theo hai mức áp suất tương ứng, tùy phiên bản.
• Q: Ký hiệu bổ sung dùng để nhận biết vật liệu, cấu hình cụ thể của van theo quy ước mã sản phẩm.

Thông số kỹ thuật van bướm D71X-10/16Q

• Tên sản phẩm: Van bướm
• Model: D71X-10/16Q
• Kiểu van: Wafer
• Vận hành: Tay gạt
• Kích thước: DN40 – DN300
• Áp suất: PN10, PN16
• Nhiệt độ: ≤ 80°C
• Thân: Gang xám, gang cầu
• Đĩa: Gang cầu, inox
• Trục: Thép carbon, inox
• Gioăng: EPDM, NBR
• Bảo hành: 12 tháng

II. Cấu tạo, nguyên lý hoạt động van bướm D71X-10/16Q

1. Cấu tạo van bướm D71X-10/16Q

Với cấu tạo đơn giản, van bướm D71X-10/16Q gồm các bộ phận chính kết hợp với nhau để thực hiện chức năng đóng mở, điều tiết dòng chảy.

• Thân van bộ phận bao bọc, cố định chi tiết bên trong, chế tạo từ gang hay vật liệu phù hợp với môi trường, thân có các vị trí kết nối với đường ống, chịu tác động của áp suất lưu chất.
• Đĩa van dạng đĩa tròn, đặt ở trung tâm thân được liên kết với trục, khi xoay đĩa tiết diện dòng chảy được đóng mở giúp kiểm soát lưu lượng dòng chảy đi qua hệ thống.
• Trục van chi tiết truyền chuyển động từ bộ phận vận hành đến đĩa van, thiết kế chắc chắn giúp đảm bảo đãi van xoay ổn định trong quá trình đóng mở.
• Gioăng làm kín được đặt giữa đĩa và thân vam, có nhiệm vụ tạo độ kín khi van đóng, hạn ché tình trạng rò rỉ lưu chất ra bên ngoài, vị trí đóng van.
• Bộ phận vận hành tùy cấu hình van có thẻ sử dụng tay gạt, tay quay, bộ truyền động giúp người vận hành điều khiển góc xiay theo nhu cầu sử dụng.

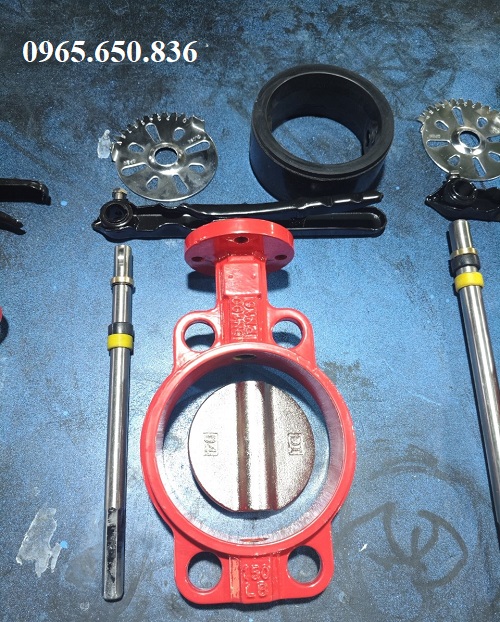

Cấu tạo van bướm D71X-10.

2. Nguyên lý hoạt động D71X-10/16Q

Van bướm D71X-10/16Q hoạt động dựa trên nguyên lý xoay đĩa van quanh trục để kiểm soát dòng chảy. Khi tác động lên bộ phận vận hành, momen xoắn được truyền qua trục đến đĩa van làm đãi xoay theo góc đóng mở mong muốn. Van mở, đĩa van xoay bề vị trí gần song song với hướng dòng chảy, tạo tiết diện lưu thông lớn giúp lưu chất đi qua đường ống với lực thấp.

Van đóng đĩa xoay khoảng 90 độ về vị trí vuông góc với dòng chảy, gioăng làm kín tiếp xúc với đĩa van tạo dộ kín, ngăn lưu chất tiếp tục đi qua. Khi điều tiết dòng chảy, đĩa van được giữ ở góc mở nhất định để thay đổi tiết diện dòng chảy, kiểm soát lưu lượng lưu chất theo yêu cầu hệ thống. Nhờ cơ chế đóng mở bằng chuyển động xoay góc nhỏ, van giúp thao tác nhanh, kết cấu gọn, phù hợp nhiều hệ thống.

III. Ưu điểm và ứng dụng thực tế của van bướm D71X-10/16Q

1.Ưu điểm nổi bật của van bướm D71X-10/16Q

Sử dụng phổ biến trong hệ thống đường ống, van bướm D71X-10/16Q nổi bật với thiết kế đơn giản, khả năng đống mở nhanh, phù hợp nhiều điều kiện vận hành.

• Thiết kế nhỏ gọn, cấu tạo dạng đĩa xoay, chiều dài, trọng lượng tương đối nhỏ giúp tiết kiệm không gian lắp đặt, thuận tiện khi vận chuyển.
• Đóng mở nhanh, đĩa van chỉ cần xoay khaonrg 90 độ để chuyển từ trạng thái đóng sang mở hoàn toàn giúp kiểm soát dòng chảy nhanh.
• Khả năng làm kín tốt, sử dụng gioăng làm kín mềm bao quanh khu vực đĩa van, giúp hạn chế rò rỉ lưu chất khi van ở trạng thái đóng.
• Đa dạng môi trường sử dụng, được ứng dung trong hệ thống cấp thoát nước, xử lý nước, PCCC, HVAC, đường ống công nghiêp phù hợp với gioăng.
• Tổn thất áp suất thấp, khi mở hoàn toàn, đĩa van nằm gần song song với hướng dòng chảy, tạo tiết diện lưu thông tương đối lớm, hạn chế cản trở dòng chảy.
• Dễ lắp đặt, bảo dưỡng với kết cấu wafer giúp lắp đặt giữa hai mặt bích, các bộ phận có cấu tạo đơn giản, thuận tiện kiểm tra, bảo trì.
• Chi phí hợp lý, so với nhiều dòng cùng kích thước đường ống, van bứm có trọng lượng, chi phí vật tư thấp, phù hợp hệ thống cần số lượng lớn.

2. Ứng dụng thực tế của van bướm D71X-10/16Q

Van bướm D71X-10/16Q sử dụng để đóng mở, điều tiết dòng chảy trong nhiều hệ thống đường ống với thiết kế nhỏ gọn, thao tác nhanh, khả năng làm kín tốt.

• Hệ thống cấp thoát nước sư dụng để kiểm soát dòng nước trên các tuyến ống cấp nước, đường ống phân phối, hệ thống thoát nước.
• Hệ thống xử lý nước lắp đặt tại các đường ống dẫn nước trong nhà máy xử lý nước sạch, nước thải để đóng mở, phân chia tuyến lưu chất.
• Hệ thống HVAC ứng dụng trong đường ống nước lạnh, nước nóng, hệ thống tuần hoàn phục vụ điều hòa không khí, thông gió với điều kiện vật liệu phù hợp.
• Hệ thống PCCC sử dụng trên đường ống cấp nước chữa cháy để kiểm soát dòng nước đến các khu vực, thiết bị trong hệ thống.
• Hệ thống bơm, phân phối nước, lắp đặt tại đầu hút, xả, tuyến ống phân phối để thuận tiện cho việc ngưng từng khu vực khi kiểm tra, sửa chữa.
• Nhà máy, hệ thống đường ống công nghiệp sử dụng để kiểm soát các loại lưu chất tương thích với vật liệu thân van, gioăng làm kín, hệ thống yêu cầu đóng mở thường xuyên.
• Hệ thống tưới tiêu, sử dụng trên các tuyến ống dẫn nước tưới trong nông nghiệp, khu công nghiệp, cảnh quan để điều chỉnh, phân chia dòng nước.

Ứng dụng van bướm D71X-10.

IV. Các lưu ý khi sử dụng và hướng dẫn lắp đặt van bướm D71X-10/16Q

1. Lưu ý khi sử dụng van bướm D71X-10/16Q

Để van bướm D71X-10/16Q hoạt động ổn định, đảm bảo độ kín, kéo dài tuổi thọ, trong quá trình lắp đặt, vận hành cần lưu ý:

• Kiểm tra thông số trước khi lắp đặt, xác định đúng kích thước, cấp áp suất, nhiệt độ, loại lưu chất để lựa chọn van phù hợp với hệ thống.
• Kiểm tra đường ống trước khi lắp van, đường ống cần làm sạch, loại bỏ bụi bẩn, xỉ hàn, vật thể lạ gây kẹt, hư hỏng đĩa van, gioăng làm kín.
• Lắp đúng vị trí, đặt đúng tâm giữa hai mặt bích, tránh tình trạng lệch tâm, ép van quá mức khi siết bulong làm ảnh hưởng đến khả năng đóng mở, độ kín.
• Không đóng mở van quá mạnh, khi vận hành bằng tay, cần thoa tác từ từ, đúng chiều, không sử dụng dụng cụ, lực quá lớn để vận hành khi phát hiện kẹt.
• Không để đĩa van bị va chạm, trong quá trình lắp đặt, cần đảm bảo đĩa vna không bị va vào mặt bích, vật cản trong đường ống.
• Sử dụng đúng môi trường lưu chất, khong sử dụng van với lưu chất có tính ăn mòn, nhiệt độ, áp suất quá giới hạn thiết kế.
• Kiểm tra độ kín định kỳ, thường xuyên kiểm tra tình trạng gioăng, trục, thân van, vị trí kết nối để phát hiện sớm hiện tượng rò rỉ.
• Bảo dưỡng định kỳ, thực hiện kiểm tra, vệ sinh van theo điều kiện vận hành, nếu gioăng, bộ phận mòn cần thay thé bằng linh kiện có thông số phù hợp.
• Đảm bảo an toàn trước khi bảo dưỡng, trước khi tháo, sửa chữa van cần khóa nguồn lưu chất, xả áp suất trong đường ống, thực hiện biện pháp an toàn cần thiết.

2. Cách lắp đặt, vận hành van bướm D71X-10/16Q

- Các bước lắp đặt van bướm D71X-10/16Q

• Kiểm tra van, đường ống, kiểm tra model, kích thước, cấp áp suất của van, làm sạch đường ống, loại bỏ bụi bẩn, xỉ hàn, vật có thể cản trở đĩa van.
• Đưa van vào vị trí lắp đặt, đặt van bướm vào giữa hai mặt bích đường ống, căn chỉnh sao cho tâm van, tâm đường ống trùng nhau, không để mặt bích tác động lực quá lớn.
• Căn chỉnh đĩa van, trước khi siết bulong, cần kiểm tra đĩa van có thể xoay tự do, không van chạm với mặt trong đường ống.
• Siết bulong, lắp bulong, đai ốc vào vị trí kết nối, siết làn lượt theo đường chéo với lực phù hợp để van được cố định chắc chắn, hạn chế lệch tâm.
• Kiểm tra sau lắp, thực hiện đóng mở van vài lần để đảm bảo đĩa van chuyển động bình thường, tiến hành kiểm tra độ kín của vị trí kết nối.

- Cách vận hành van bướm D71X-10/16Q

• Khi mở van, chỉ cần tác động vân bộ phận vận hành để xoay đĩa van dần về vị trí song song với hướng dòng chảy, khi đĩa mở hoàn toàn, dòng lưu chất có thể đi qua với mức cản trở thấp.
• Khi đóng van, xoay bộ phận vận hành theo chiều ngược lại để đưa đĩa van về vị trí vuông góc với đường ống, gioăng làm kín tiếp xúc với đĩa van, giúp ngăn dòng lưu chất đi qua.
• Trường hợp cần điều tiết lưu lượng, có thể giữ đĩa van ở một góc mở phù hợp, cần căn cứ đặc tính của hệ thống, khuyến cáo nhà sản xuất tránh vận hành ở trạng thái trung gian trong thời gian dài.

V. Báo giá van bướm D71X-10/16Q mới nhất

Giá van bướm D71-10/16Q phụ thuộc vào nhiều yếu tố như kích thước, cấp áp suất, chất liệu chế tạo, số lượng đặt hàng. Tại thị trường Việt Nam hiện nay, Thuận Phát là một trong những đơn vị uy tín, cung cấp đa dạng sản phẩm với nhiều mức giá cạnh tranh. Với phương châm mang đến cho khách hàng những sản phẩm chất lượng, trải nghiệm tốt nhất khi lựa chọn tin dùng sản phẩm.

Giá cạnh tranh, công khai, minh bạch, dịch vụ hậu mã tốt. Ngoài ra, đội ngũ chuyên nghiệp hướng dẫn quý khách lựa chọn sản phẩm phù hợp, hướng dẫn lắp đặt, vận hành đúng cách. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện chính hãng, hỗ trợ giao tận nơi, nhanh chóng. Chi tiết vui lòng liên hệ cho Thuận Phát Valve qua Hotline 0965.650.836 để được tư vấn, báo giá và cung cấp thông tin chi tiết về sản phẩm sớm nhất.
