Van bướm thép điều khiển khí nén

I. Giới thiệu van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén là dòng van bướm điều khiển tự động bằng khí nén, dòng van này giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần đến trực tiếp vị trí lắp đặt van trên đường ống hệ thống. Điểm đặc biệt nhất của dòng van này là phần van cơ của van được làm từ chất liệu thép WCB có độ bền cơ học rất tốt, khả năng chịu áp lực và nhiệt độ cao, nhiệt độ tối đa van có thể chịu lên tới 400 độ C.

Van bướm thép khí nén là một trong những dòng van được sử dụng rất phổ biến trên thị trường hiện nay, đặc biệt dòng van này là lựa chọn tối ưu đối với các hệ thống đường ống có áp lực và nhiệt độ cao. Van được sản xuất với đa dạng chủng loại, mẫu mã khác nhau, dãi kích thước rộng từ DN50 đến DN600 giúp người sử dụng có thể dễ dàng lựa chọn dòng van phù hợp nhất với hệ thống đường ống.

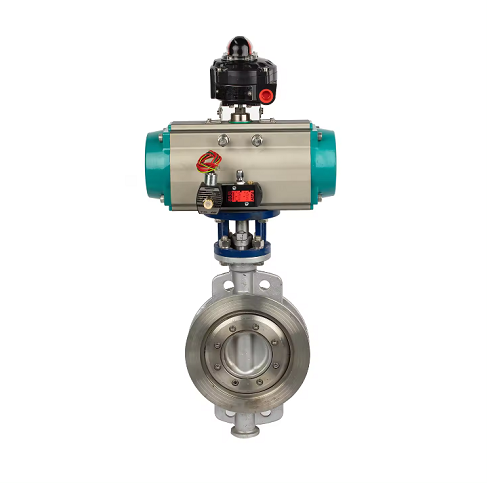

Van bướm thép điều khiển khí nén.

Hiện nay các dòng van này đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường toàn quốc với đầy đủ các mẫu mã, chủng loại và kích thước. Tất cả các sản phẩm đều là hà chính hãng được nhập khẩu trực tiếp từ các thương hiệu hàng đầu có đầy đủ các giấy tờ như CO - CQ, Catalog,...

1.1. Lý do nên sử dụng van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén là một trong những dòng van đang rất được ưu chuộng sử dụng trong các hệ thống đường ống công nghiệp hiện nay. Dòng van này mang trong mình các đặc điểm vượt trội so với các dòng van khác trên thị trường và những điều này đã trở thành lý do khiến sản phẩm này trở thành lựa chọn tối ưu đối với các hệ thống đường ống.

• Van có khả năng chịu nhiệt độ và áp lực cao hơn so với các dòng van được làm từ các chất liệu khác như inox, gang, nhựa,...
• Trạng bị bộ truyền động khí nén giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không tốn quá nhiều công sức khi vận hành.
• Van có giá thành khá rẻ, phù hợp sử dụng trong mọi dòng chảy lưu chất, không quá kén môi trường hoạt động.
• Van giúp người sử dụng có thể điều khiển hoạt động dòng chảy trong đường ống 1 cách hiệu quả, có thể đóng và mở dòng chảy hoặc sử dụng để điều tiết lưu lượng dòng chảy.

1.1. Thông số kỹ thuật

• Sản phẩm: Van bướm thép điều khiển điện.
• Kích thước: DN50, DN65, DN80, DN100,....DN600.
• Chất liệu van cơ: Thép WCB.
• Chất liệu bộ điều khiển: Hợp kim nhôm - Phủ sơn tĩnh điện.
• Chất liệu đĩa van: Inox, thép.
• Gioăng làm kín: PTFE, EPDM, Teflon.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng vận hành: Tác động đơn, tác động kép.
• Dạng kết nối: Kết nối mặt bích, wafer, Lug.
• Khí nén sử dụng: 3bar - 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 400 độ C.
• Môi trường sử dụng: Dung dịch chất lỏng, nước sạch, nước thải, xăng, dầu, khí, hơi,....
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia, EU, G7,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có đầy đủ mẫu mã với số lượng lớn.

II. Cấu tạo và nguyên lý hoạt động của van bướm thép điều khiển khí nén

2.1. Cấu tạo van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén có cấu tạo khá đơn giản, cấu tạo của dòng van này được chia làm 2 phần chính là phần van bướm cơ học và bộ điều khiển khí nén.

Cấu tạo van bướm cơ

Phần van bướm cơ là bộ phận được kết nối với đường ống hệ thống và tiếp xúc trực tiếp với dòng chảy lưu chất trong đường ống hệ thống. Bộ phận này được cấu tạo từ 4 bộ phận chính và được kết nối với bộ điều khiển khí nén bằng bulong và đai ốc, chi tiết cấu tạo của bộ phận này như sau:

• Thân van: Được làm từ chất liệu thép WCB, bao bọc bên ngoài các bộ phận khác và được thiết kế mặt bích, wafer, lug để kết bối với đường ống hệ thống.
• Trục van: Nằm dòng bên trong thân van và được làm từ các chất liệu có độ cứng cao như thép hoặc inox. Trục van được đúc nguyên khối dạng hình trụ dài với 2 đầu được kết nối với đĩa van và bộ phận điều khiển.
• Đĩa van: Có dạng hình cánh bướm, nằm gọn bên trong thân van, đĩa van được xem như cánh cửa có thể quay góc 90 độ để mở cho dòng chảy đi qua van và ngược lại để ngăn chặn dòng chảy lưu thông.
• Gioăng làm kín: Là bộ phận bao bọc bên ngoài đĩa van và lòng trong của thân van, bộ phận này giúp đảm bảo van đạt độ kín nhất định trong quá trình hoạt động.

Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén là bộ phận chịu trách nhiệm chính trong việc điều khiển hoạt động của đĩa van, bộ phận này được đặt ở trên đỉnh của phần van cơ và kết nối trực tiếp với trục van. Chi tiết cấu tạo của bộ phận này như sau:

• Thân bộ phận điều khiển
• Piston
• Trục bánh răng
• Núm quan sát hành trình
• Vít điều chính hành chình
• Lò so đàn hồi

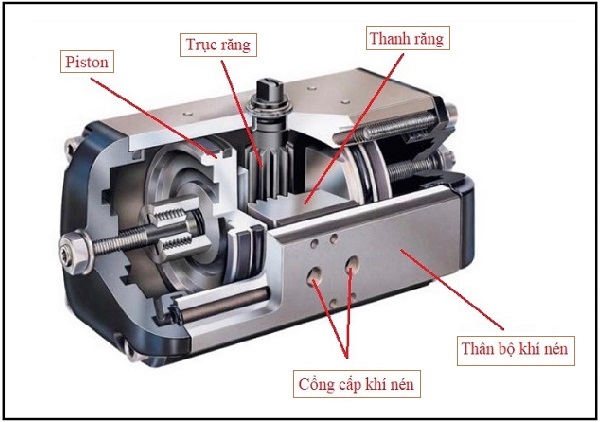

Cấu tạo bộ điều khiển khí nén.

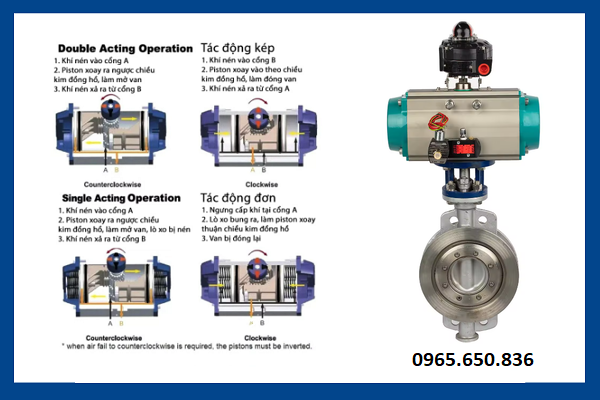

2.2. Nguyên lý hoạt động

Van bướm thép điều khiển khí nén có nguyên lý hoạt động khá đơn giản, dòng van này hoạt động hoàn toàn dưa vào khả năng tạo ra chuyển động xoay của bộ điều khiển khí nén, từ đó tác động lên trục van để điều khiển hoạt động đóng mở của trục van. Cụ thể quá trình hoạt động của dòng van này như sau:

Khi khí nén được cấp vào cổng A trên bộ điều khiển, khí nén sẽ di chuyển vào khoang trong của piston từ đó đẩy piston ra xa trục bánh răng. Các bánh răng trên piston được gắn liền với trục bánh răng sẽ khiến trục bánh răng di chuyển, từ đó tác độc lên trục van và khiến đĩa van di chuyển mở từ góc 0 độ đến góc 90 tức van đã hoàn toàn.

Khi đòng van người sử dụng cần chuyển cung cấp khí nén từ công A sang cổng B, lúc này khí nén sẽ di chuyển ra khoang ngoải của Piston và đẩy piston di chuyển vầ gần trục bánh răng. Lúc này chuyển động xoay của trục bánh răng sẽ ngược lại với quá trình mở từ đó khiến đĩa van di chuyển từ góc 90 độ về góc 0 độ tức đóng van hoàn toàn.

Đối với các dòng van tác động đơn thì chỉ cần cấp khí nén vào công A liên tục để mở van, muốn đóng van chỉ cần ngừng cung cấp khí nén. Bởi dòng van tác động đơn được trang bị thêm lò xo đàn hồi ở 2 đầu của piston, các lò so này giúp đẩy piston về gần trục bánh răng thay cho quá trình cấp khí nén để đóng của dòng van tác động kép.

III. Các dòng van bướm thép điều khiển khí nén mà chúng tôi đang cung cấp trên thị trường

• Van bướm thép điều khiển khí nén tác động đơn
• Van bướm thép điều khiển khí nén tác động kép
• Van bướm thép điều khiển khí nén tuyến tính
• Van bướm thép điều khiển khí nén mặt bích
• Van bướm thép điều khiển khí nén Wafer
• Van bướm thép điều khiển khí nén Lug
• Van bướm thép điều khiển khí nén Trung Quốc
• Van bướm thép điều khiển khí nén Đài Loan
• Van bướm thép điều khiển khí nén Hàn Quốc
• Van bướm thép điều khiển khí nén Nhật Bản
• Van bướm thép điều khiển khí nén Malaysia
• Van bướm thép điều khiển khí nén Thổ Nhĩ Kỳ
• Van bướm thép điều khiển khí nén Italia

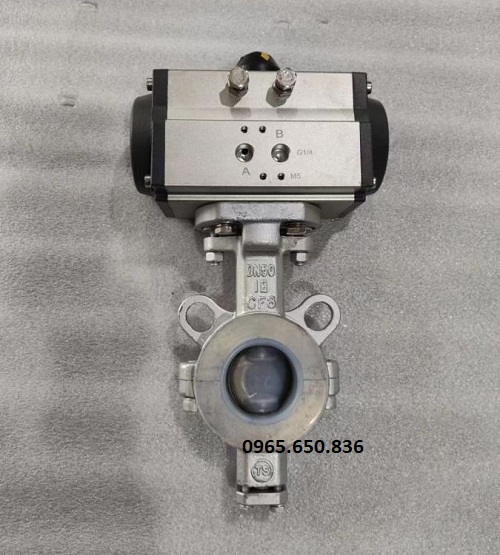

Van bướm thép điều khiển khí nén tác động đơn.

IV. Đánh giá ưu điểm và nhược điểm của van bướm thép điều khiển khí nén

V. Ứng dụng van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén là dòng van được sử dụng khá phổ biến trên thị trường hiện nay, dòng van này mang trong mình nhiều đặc tính vượt trội giúp chúng có thể hoạt động tốt trong nhiều môi trường hệ thống khác nhau. Một số dạng hệ thống chuyên sử dụng dòng van này, có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống có áp lực dòng chảy và nhiệt độ lưu chất cao, nhiệt độ tối đa dòng van này có thể hoạt động lên tới 400 độ C.

Ứng dụng 2: Sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt đô thị, thành phố.

Ứng dụng 3: Sử dụng trong các hệ thống xử lý nước thải đô thị, nước thải trong công nghiệp sản xuất.

Ứng dụng 4: Sử dụng trong các hệ thống sản xuất công nghiệp, sản xuất giấy, bao bì, thực phẩm, đồ uống, bia, rượu, nước ngọt,..

Ứng dụng 5: Sử dụng trong các hệ thống đường ống dẫn xăng, dầu, các hệ thống khai thác tài nguyên thiên nhiên dầu mỏ, khí đốt.

Ứng dụng 6: Sử dụng trong các hệ thống lò hơi, nồi hơi, hệ thông sử dụng nhiệt lượng từ hơi nước.

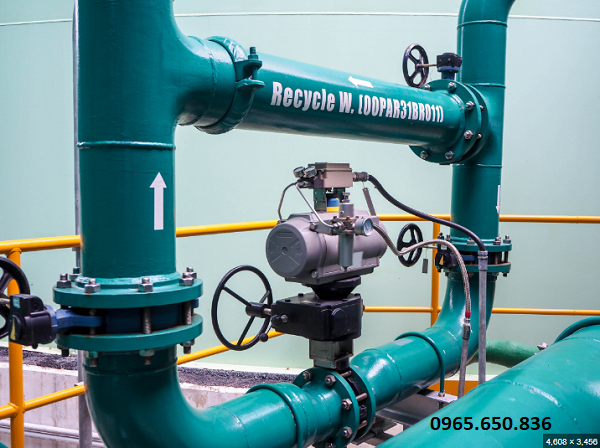

Ứng dụng van bướm thép điều khiển khí nén.

VI. Báo giá van bướm thép điều khiển khí nén

Van bướm thép điều khiển khí nén là dòng van rất được ưu chuộng sử dụng trên thị trường hiện nay, dòng van này hiện đang được Thuận Phát Valve chúng tôi phân phối trên toàn quốc với giá cả ưu đãi. Chúng tôi đảm bảo tất cả các sản phẩm của chúng tôi đều là hàng chính hãng được nhập khẩu trực tiếp từ các thương hiệu hàng đầu mà không qua bất kỳ bên môi giới nào, điều này giúp giá cả của chúng tôi luôn cạnh tranh nhất thị trường.

Quý khác hàng quan tâm đến sản phẩm, muốn được tư vấn và nhận báo giá chi tiết về sản phẩm vui lòng liên hệ với chúng tôi thông qua Hotline: 0965.650.836 để gặp chuyên viên tư vấn của chúng. Nhận giải đáp các vấn đề về sản phẩm cũng như hệ thống đường ống và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết của chúng tôi, rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong các dự án gần nhất!

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.
