Van bướm điều khiển khí nén gắn Solenoid

I. Giới thiệu van bướm điều khiển khí nén gắn Solenoid

Van bướm điều khiển khí nén gắn solenoid là dòng van bướm điều khiển khí nén được lắp đặt thêm van điện từ khí nén Solenoid, thiết bị này giúp phân chia dòng khí nén di chuyển vào bộ điều khiển khí nén để điều khiển hoạt động của van. Dòng van này được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, nhờ gắn thêm van điện từ khí nén giúp người sử dụng có thể dễ dàng kiếm soát lượng khí nén di chuyển vào bộ điều khiển.

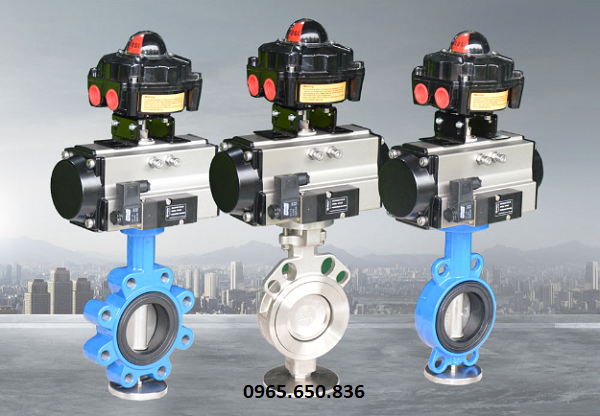

Van bướm khí nén gắn van điện từ khí nén solenoid.

Van bướm điều khiển khí nén gắn van điện từ là lựa chọn tối ưu đối với các hệ thống đường ống, van được sản xuất từ nhiều chất liệu khác nhau phù hợp sử dụng trong mọi môi trường hệ thống. Hiện nay các dòng van này được được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp với đầy đủ các chủng loại và kích thước từ DN50 đến DN1200, được phân phối trên toàn quốc với giá cả ưu đãi nhất.

1.1. Thông số kỹ thuật

• Kích thước: Từ DN50 đến DN1200.
• Chất liệu thân van: Inox, gang, thép, nhựa.
• Chất liệu đĩa van: Inox, thép,...
• Chất liệu bộ điều khiển: Hợp kim nhôm.
• Trang bị: Van điện từ khí nén Solenoid.
• Điện áp điều khiển: 12V, 24V.
• Dạng điều khiển: Điều khiển khí nén.
• Dạng hoạt động: ON/OFF, tuyền tính.
• Vận hành: Tác động đơn, tác động kép, tuyến tính.
• Dạng kết nối: Mặt bích, wafer, lug.
• Áp suất làm việc: PN10, PN16,..PN60.
• Nhiệt độ: Từ -10 độ C đến 300 độ C.
• Môi trường làm việc: Chất lỏng, nước, khí, hơi, gas, xăng, dầu,....
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật bản, Malaysia,...
• Bảo hành: 12 tháng.

1.2. Hình ảnh thực tế van bướm điều khiển khí nén gắn solenoid

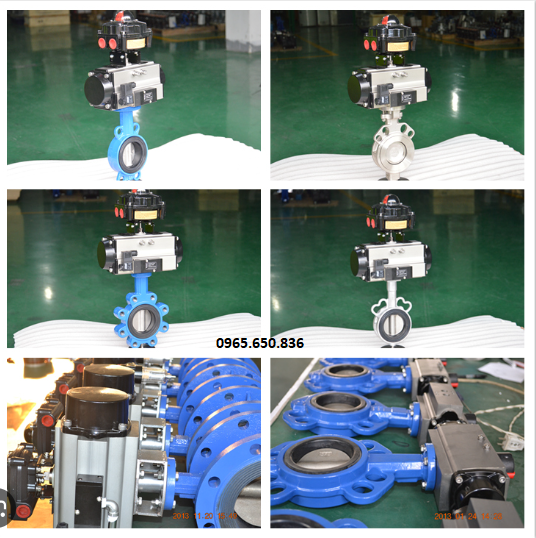

Hình ảnh van bướm điều khiển khí nén gắn solenoid tại kho Thuận Phát.

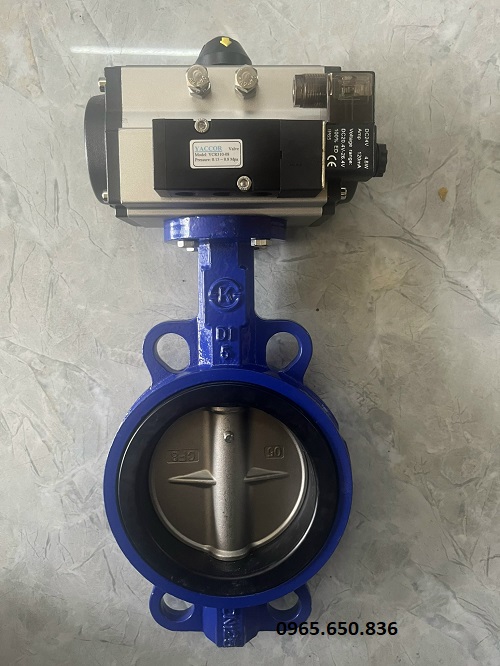

Van bướm điều khiển khí nén gắn van điện từ khí nén.

II. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén gắn solenoid

2.1. Cấu tạo

Van bướm điều khiển khí nén găn solenoid là dòng van bướm điều khiển bằng bộ truyền động khí nén được trang bị thêm van điện từ khí nén solenoid. Dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, bởi dòng van này có cấu tạo đơn giản, dễ dàng vận hành và sử dụng.

Cấu tạo cơ bản của dòng van này gồm các bộ phận sau:

Thân van: Là bộ phận chịu áp lực chính của van, được đúc nguyên khối từ các chất liệu cao cấp có hình dạng vành tròng bao bọc bên ngoài đĩa van và trục van, ngoài ra thân van còn được thiết kế để kết nối với bộ điều khiển và hết nối với hệ thống.

Trục van: Đây là bộ phận truyền trạng thái hoạt động từ bộ phận điều khiển xuống đĩa van, có dạng hình trục với 2 đầu 1 dầu kết nối với bộ điều khiển và 1 đầu kết nối với đĩa van.

Đĩa van: Có hình dạng cánh bướm được đặt bên trong thân van, bộ phận này chịu sự điều khiển của trục van có thể mở cho dòng chảy lưu thông và đóng lại ngăn chặn lưu chất di chuyển qua van.

Gioăng làm kín: Được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, teflog,...bộ phận náy giúp đảm vảo van đạt đủ độ kín trong quá trình sử dụng.

Bộ điều khiển: Đây là bộ phận điều khiển hoạt động của van, thiết bị này sử dụng năng lượng khí nén từ đó chuyển động thành chuyển động xoay để điều khiển hoạt động đóng và mở của phần van cơ.

Van điện từ khí nén solenoid: Là bộ phận được trạng bị để điều khiển khí nén vào bộ điều khiển. Bộ phận này sử dụng điện năng 12V - 24V để hoạt động, có nhiệm vụ phân chia lượng khí nén di chuyển vào bộ điều khiển.

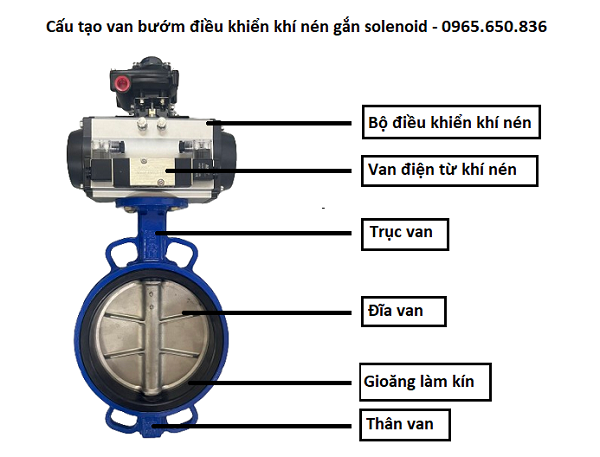

Cấu tạo van bướm điều khiển khí nén gắn solenoid.

2.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén gắn solenoid hoạt động hoàn toàn dựa vào quá trình chuyển đồng áp suất khí nén thành chuyển động xoay, từ đó tác động lên trục van để điều khiển hoạt động đóng và mở của đĩa van. Dòng van này có 2 dạng hoạt động chính là tác động đơn và tác động kép, mỗi dạng hoạt động đều có những đặc điểm nổi trội của riêng mình.

Tác động kép: Ở đây chúng ta có thể hiểu là dạng hoạt động cần tác động 2 lần, tức chúng ta cần cấp 1 lần khí nén để mở và cấp thêm 1 lần nữa để đóng van.

Tác động đơn: Khác với tác động kép, dạng hoạt động này chỉ cần tác động 1 lần khí mở van, nếu muốn đóng van chỉ cần ngừng cung cấp khí nén vào bộ điều khiển. Lò xo được đặt ở 2 đầu piston sẽ tự động đẩy đĩa van về vị trí đóng van.

III. Phân loại van bướm điều khiển khí nén găn Selonoid

3.1. Phân loại theo chất liệu sản xuất van cơ

• Van bướm inox điều khiển khí nén gắn solenoid
• Van bớm gang điều khiển khí nén gắn solenoid
• Van bướm thép điều khiển khí nén gắn solenoid
• Van bướm nhựa điều khiển khí nén gắn solenoid
• Van bướm thân gang cánh inox điều khiển khí nén gắn solenoid

3.2. Phân loại theo dạng điều khiển

• Van bướm điều khiển khí nén tác động kép gắn solenoid
• Van bướm điều khiển khí nén tác động đơn gắn solenoid
• Van bướm điều khiển khí nén tuyến tính gắn solenoid

3.3. Phân loại theo thiết kế thân van

• Van bướm 2 mặt bích điều khiển khí nén gắn solenoid
• Van bướm wafer điều khiển khí nén gắn solenoid
• Van bướm lug điều khiển khí nén solenoid
• Van bướm vi sinh điều khiển khí nén gắn solenoid

IV. Ưu điểm và ứng dụng của van bướm điều khiển khí nén gắn solenoid

4.1. Ưu điểm

Van bướm điều khiển khí nén gắn solenoid là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay, dòng van này mang nhiều ưu điểm vượt trội so với các dòng van có cùng chức năng khác trên thị trường. Một số ưu điểm có thể kể đến như:

Ưu điểm 1: Van có khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt, có thể mở cho dòng chảy lưu thông và cũng có thể đóng để ngăn chặn lưu chất di chuyển.

Ưu điểm 2: Van có khả năng điều khiển tự động từ xa, giúp hệ thống có thể giảm thiểu nhân công và chi phí vận hành.

Ưu điểm 3: Thiết kế điều khiển bằng khí nén, đây là năng lượng tự nhiên có ở khắp mọi nơi không gây ôi nhiểm môi trường.

Ưu điểm 4: Van có dãi kích thước rộng từ DN50 - DN1200 phù hợp lắp đặt trên mọi hệ thống đường ống công nghiệp hiện nay.

Ưu điểm 5: Thiết kế đa dạng kiểu lắp đặt, giúp dễ dàng lựa chọn dạng lắp đặt phù hợp nhất với hệ thống.

Ưu điểm 6: Với nhiều dạng chất liệu sản xuất thân van khác nhau, có thể hoạt động trong mọi môi trường lưu chất khác nhau.

4.2. Ứng dụng van bướm điều khiển khí nén gắn solenoid

Nhìn vào những ưu điểm vượt trội của van bướm điều khiển khí nén gắn solenoid kể trên, chúng ta có thể dễ dàng nhận biết dòng van này có thể ứng dụng trong các hệ thống đường ống nào. Một số ví dụ cụ thể như:

• Ứng dụng trong các hệ thống xử lý nước thải, các đường ống dẫn nước trong các tòa nhà cao tầng, TTTM, khu đô thị, khu biệt tự liền kề.
• Ứng dụng trong các hệ thống khai thác tài nguyên thiên nhiên, các hệ thống đường ống dẫn nhiên liệu xăng, dầu, chất đốt.
• Ứng dụng trong các hệ thống nhà máy sản xuất giấy, bao bì, thực phẩm, đồ uống, nước ngọt,...
• Ứng dụng trong các hệ thống y tế, sản xuất thiết bị y tế, thuốc men, thực phẩm chức năng,...
• Ứng dụng trong các hệ thống xử lý hóa chất, các hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước,...
• Ứng dụng trong các hệ thống công nghiệp hạng nặng như đóng tàu, nhà máy sản xuất oto, thiết bị kéo,..
• Ứng dụng trong các hệ thống bơm nước, các hệ thống nước tưới tiêu nông nghiệp.

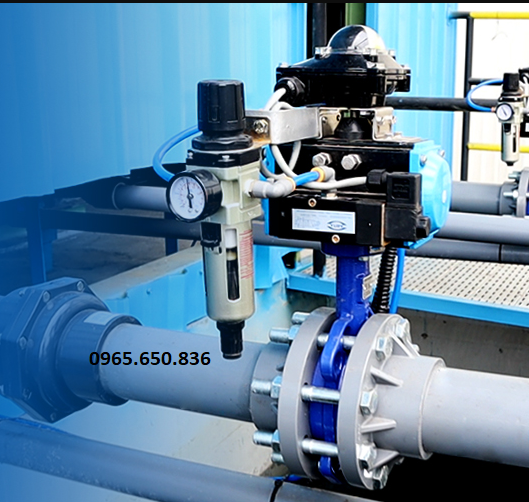

Ứng dụng van bướm điều khiển khí nén gắn solenoid.

V. Địa điểm bán van bướm điều khiển khí nén găn solenoid uy tín - chất lượng hàng đầu

Hiện này các dòng van bướm điều khiển khí nén gắn solenoid đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp và phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Tất cả các dòng sản phẩm đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới hiện nay, với đầy đủ các giấy tờ liên quan như CO - CQ, Catalog, Vat, Bill of ladinh,..

Đặc biệt nhờ vào việc nhập khẩu trực tiếp từ các đơn vị sản xuất mà không thông qua bên liên quan thứ 3 nào, điều này giúp chúng tôi luôn có giá thành cạnh tranh nhất thị trường hiện nay và được bảo hành bởi nhà máy lên đến 12 tháng. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén ON OFF.
