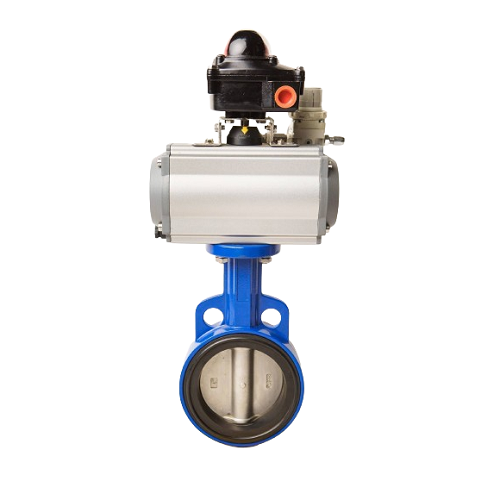

Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

I. Giới thiệu van bướm điều khiển khí nén kèm công tắc giám sát đòng mở

Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở là dòng van bướm điều khiển khí nén được trang bị thêm công tắc giám sát hành trình - Limit switch box trên đỉnh của bộ điều khiển. Công tắc này giúp người sử dụng có thể dễ dàng nhận biết được trạng thái hoạt động của van thông qua mặt hiện thị, ngoài ra thiết bị này cũng có thể truyền thông tin trạng thái hoạt động của van về tủ điều khiển thông qua tín hiệu 4 - 20mha.

Van bướm điều khiển khí nén kèm công tắc giám sát hành trình là thiết bị được sử dụng để điều khiển dòng chảy lưu chất trong đường ống hệ thống. Dòng van này có thể điều khiển hoạt động đóng, mở của dòng chảy và ngoài ra chúng cũng có thể sử dụng như 1 thiết bị điều tiết lưu lượng của dòng lưu chất trong đường ống.

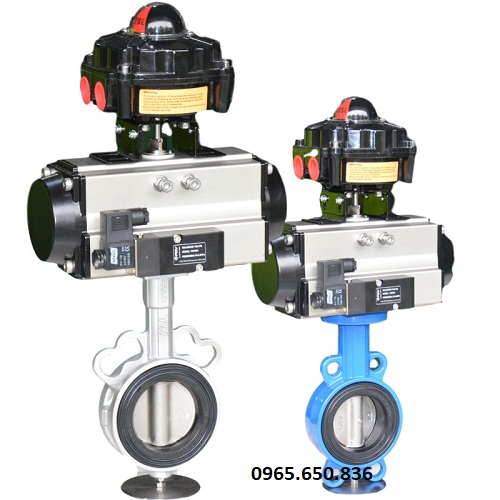

Van bướm điều khiển khí nén kèm công tắc giám sát hành trình.

Van được thiết kế từ nhiều chất liệu, chủng loại và kích thước khác nhau giúp dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu sử dụng của hệ thống. Hiện nay các dòng van này đang được Thuận Phát Valve chúng tôi nhập khẩu chính hãng và phân phối trực tiếp trên toàn quốc với giá cả ưu đãi nhất thị trường và được bảo hành lên đến 12 tháng.

1.1. Thông số kỹ thuật

• Sản phẩm: Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở.
• Kích thước: Từ DN50 đến DN1200.
• Chất liệu van cơ: Inox, gang, thép, nhựa.
• Chất liệu bộ điều khiển: Hợp kim nhôm phủ sơn tĩnh điện.
• Công tắc giám sát: Limit switch box.
• Dạng điều khiển: Điều khiển khí nén
• Dạng hoạt động: ON/OFF, tuyến tính.
• Dạng vận hành: Tác động đơn, tác động kép, tuyến tính.
• Dạng kết nối: Mặt bích, Wafer, Lug.
• Tiêu chuẩn đầu khí: IP67- IP68.
• Tiêu chuẩn Limit: IP67.
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
• Tín hiệu truyền: Từ 4 - 20Mha.
• Áp suất làm việc: PN10, PN16,...PN60.
• Nhiệt độ làm việc: Từ -10 độ C đến 350 độ C.
• Môi trường sử dụng: Dung dịch chất lỏng, nước, hóa chất, xăng, dầu, khí, hơi,...
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản, Malaysia,...
• Bảo hành: 12 tháng.

1.2. Hình ảnh thực tế van bướm điều khiển khí nén kèm công tắng giám sát đóng mở

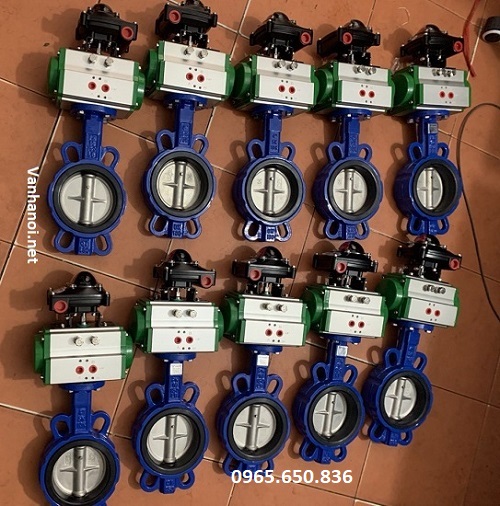

Van bướm gang khí nén kèm công tắc giám sát hành trình.

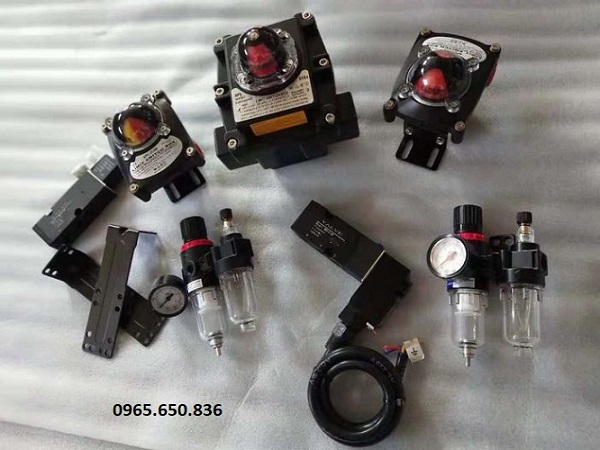

Công tắc giám sát hành trình - Limit switch box.

II. Cấu tạo và nguyên lý hoạt động van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

2.1. Cấu tạo

Như đã nói ở trên van bướm khí nén kèm công tắc giám sát đóng mở là dòng van bướm điều khiển khí nén được trang bị thêm Limit switch box để giám sát trạng thái hoạt động của van. Nên cấu tạo của dòng van này cũng tương đồng với các dòng van bướm khí nén khác trên thị trường, đặc điểm duy nhất của dòng van này là thiết bị giá sát hành trình được gắn trên đỉnh của bộ điều khiển khí nén.

Cụ thể dòng van này gồm các bộ phận sau đây:

• Thân van
• Trục van
• Đĩa van
• Gioăng làm kín
• Bộ điều khiển khí nén
• Công tắc giám sát hành trình ( Limit switch box )

2.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở là dòng van điều khiển tự động, có khả năng chuyển đổi áp lực của khí nén thành chuyển động xoay từ đó tác động khiến đĩa van di chuyển. Cụ thể quá trình hoạt động của dòng van này như sau:

Quá trình mở: Khi khí nén được cấp vào công A trên bộ điều khiển, khi nén sẽ di chuyển vào buồng trong của Piston và đẩy piston di chuyển ra xa trục bánh răng và khiến trục bánh răng di chuyển. Trục van được gắn liền với trục bánh răng sẽ di chuyển theo và khiến đĩa van di chuyển từ góc 0 - 90 độ để mở van, công tắc giám sát được đặt trên đỉnh của bộ điều khiển sẽ hiển thị quá trình di chuyển của đĩa van từ góc 0 - 90 độ.

Quá trình đóng: Khi khí nén được cấp vào cổng B trên bộ điều khiển, khí nén sẽ di chuyển vào khoang ngoài của piston và đẩy piston di chuyển về gần trục bánh răng. Lúc này chuyển động xoay của trục bánh răng sẽ ngược lại với quá trình mở và khiến đĩa van di chuyển từ góc 90 độ về góc 0 độ để đóng van hoàn toàn và công tắc giám sát sẽ hiển thị màu đỏ.

III. Các dòng van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

• Van bướm gang điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm inox điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm thép điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm inox điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm nhựa điều khiển khí nén kèm công tắc giám sát hành trình
• Van bươm điều khiển khí nén tác động đơn kèm công tắc giám sát hành trình
• Van bướm điều khiển tác động kép khí nén kèm công tắc giám sát hành trình
• Van bướm hai mặt bích điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm Wafer điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm Lug điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm vi sinh điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm Hàn Quốc điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm Trung Quốc điều khiển khí nén kèm công tắc giám sát hành trình
• Van bướm Đài Loan điều khiển khí nén kèm công tắc giám sát hành trình

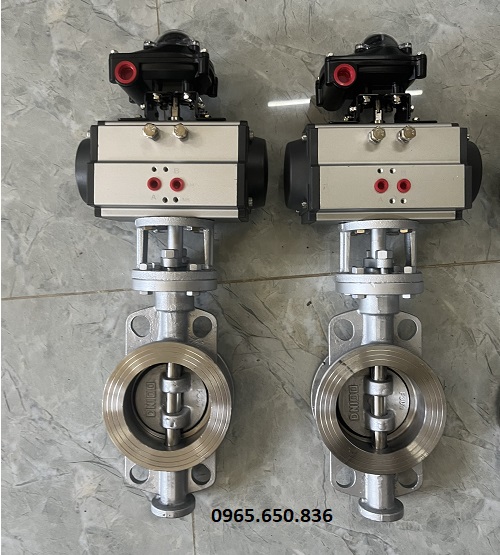

Van bướm thép khí nén kèm công tắc hành trình.

IV. Ưu điểm và ứng dụng thực tế của van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

4.1. Ưu điểm van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

Van bướm khí nén kèm công tắc giám sát đóng mở có nhiều đặc điểm vượt trội so với các dòng van khác trên thị trường, đặc biệt việc trang bị thêm Limit switch box giúp đem lại có hệ thống nhiều sự thuận tiện trong quá trình sử dụng. Dưới đây là 1 số ưu điểm của dòng van này, mời quý vị cùng tham khảo.

Ưu điểm 1: Van có khả năng điều khiển hoạt động đóng mở từ xa nhờ vào bộ điều khiển khí nén, việc này giúp giảm thiểu nhân công và chi phí vận hành cho hệ thống.

Ưu điểm 2: Van giúp người sử dụng điều khiển dòng chảy 1 cách linh hoạt và dễ dàng, có thể đóng và mở hoặc điều tiết lưu lượng dòng chảy.

Ưu điểm 3: Van được trang bị công tắc giám sát hành trình giúp người sử dụng có thể dễ dạng nhận biết trạng thái hoạt động của van, ngoài ra cũng có thể truyền tín hiệu về máy tính hoặc tủ điều khiển.

Ưu điểm 4: Van được sản xuất từ nhiều chất liệu khác nhau, mỗi dạng chất liệu đều có thể hoạt động tốt trong những môi trường hệ thống khác nhau.

Ưu điểm 5: Van có đa dạng kiểu dáng và kích thước, có thể dễ dàng lựa chọn dòng van phù hợp với nhu cầu sử dụng của hệ thống.

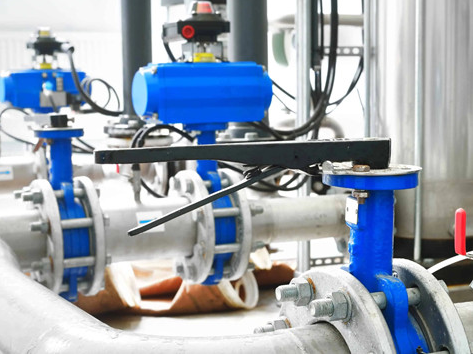

4.2. Ứng dụng của van bươm điều khiển khí nén kèm công tắc giám sát đóng mở

Van bướm điều khiển khí nén kèm công tắc giám sát đóng mở là dòng van đang rất được ưu chuộng sử dụng trên thị trường hiện nay, với sự đa dạng về chất liệu, chủng loại và kích thước giúp dòng van này có thể hoạt động tốt trong nhiều dạng hệ thống khác nhau. Ngoài ra với sự kết hợp thêm công tắc giám sát, cáng giúp dòng van này đem lại nhiều sự tuận tiện cho hệ thống và người vận hành.

• Ứng dụng trong các hệ thống cung cấp, các đường ống dẫn nước sạch sản xuất, sinh hoạt.
• Ứng dụng trong các hệ thống nhà máy sản xuất công nghiệp.
• Ứng dụng trong các hệ thống nhà máy sản xuất bia, rượu, nước ngọt.
• Ứng dụng trong các hệ thống đường ống dẫn xăng, dầu, khí đốt.
• Ứng dụng trong các hệt hống sản xuất thiết bị y tế, thuốc men,...
• Ứng dụng trong các hệ thống sản xuất oto, đóng tàu,...

V. Báo giá van bướm điều khiển khí nén kèm công tắc giám sát đóng mở

Hiện nay các dòng van bướm điều khiển khí nén kèm công tắc giám sát đóng mở đang được Thuận Phát Valve chúng tôi phân phối chính hãng trên toàn quốc với giá cả ưu đãi nhất thị trường. Các dòng van này được chúng tôi nhập khẩu trực tiếp từ các thương hiệu sản xuất hàng đầu thế giới hiện nay có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT và được bảo hành lên đến 12 tháng.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi thông qua các kênh liên lạc đã được chúng tôi ghim trên màn hình để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm. Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết, rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong thời gian gần nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sống - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm điều khiển khí nén gắn bộ lọc khí nén.
