Van bướm điều khiển khí nén áp lực cao

I. Giới thiệu van bướm điều khiển khí nén áp lực cao

Van bướm điều khiển khí nén áp lực cao là dòng van được sản xuất từ các chất liệu cao cấp như inox 304, 316, thép WCB có khả năng chịu nhiệt độ và áp lực cao. Dòng van này chuyên sử dụng trong các hệ thống đường ống có áp suất dòng chảy lớn, áp suất tối đa dòng van này có thể chịu lên tới PN60 và nhiệt độ tối đa có thể chịu lên tới 400 độ C.

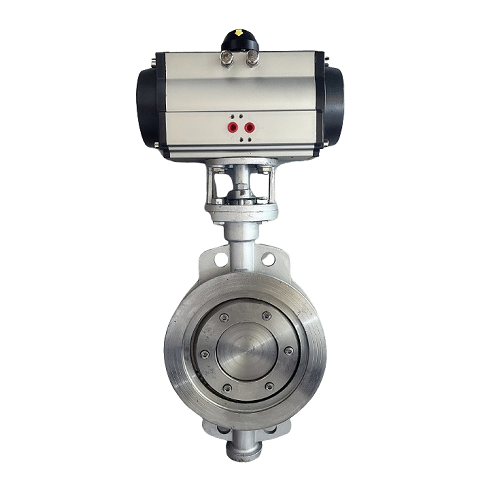

Van bướm điều khiển khí nén chịu áp lực cao.

Ngoài ra với thiết kế được trang bị bộ điều khiển khí nén giúp dòng van này có khả năng điều khiển hoạt động của van từ xa bằng năng lượng khí nén. Van cũng được sản xuất với nhiều kiểu dáng và kích thước khác nhau từ DN50 đến DN600 phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay.

1.1. Lý do nên sử dụng van bướm điều khiển khí nén áp lực cao

Van bướm điều khiển khí nén áp lực cao là dòng van có thiết kế đặc biệt, dòng van này đã được loại bỏ phần gioăng làm kín bằng cao su dẻo mà thay vào đó và các vòng đệm hoặc gioăng trì để có thể đáp ứng được khả năng chịu áp lực và nhiệt độ của van. Đây cũng là 1 trong nhiều lý do khác khiến dòng van này trở thành lựa chọn tối ưu đối với các hệ thống có áp lực dòng chảy lớn.

• Van có khả năng chịu áp lực dòng chảy lớn lên đến PN60 và khả năng chịu nhiệt độ cao lên đến 400 độ C.
• Được làm từ các chất liệu cao cấp như inox, thép WCB giúp van có độ bền cơ học cao, không sợ va đập và rung lắc trong quá trình hoạt động của hệ thống.
• Thiết kế trang bị bộ điều khiển khí nén giúp van có khả năng điều khiển linh hoạt, thời gian đóng mở của van nhanh chóng, chỉ mất từ 1 - 2 giây.
• Tuy đã loại bỏ bộ phận gioăng cao su nhưng với thiết kế đặc biệt của đĩa van và thân van vẫn đảm bảo được độ kín của van khí hoạt động.

1.2. Thông số kỹ thuật

• Kích thước: DN50 - DN600.
• Chất liệu van cơ: Inox 304, inox 316, thép WCB.
• Dạng điều khiển: Điều khiển khí nén.
• Phương thức hoạt động: ON/OFF, tuyến tính.
• Phương thức kết nối: Kết nối mặt bích, wafer, lug.
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
• Áp lực làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 400 độ C.
• Môi trường làm việc: Hệ thống áp lực cao, nhiệt độ cao.
• Xuất xứ: Hàn Quốc, Đài loan, Trung Quốc, Nhật Bản, Malaysia.
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có sẳn đầy đủ các chủng loại mẫu mã, với SLL.

II. Một số hình ảnh thực tế van bướm điều khiển khí nén áp lực cao

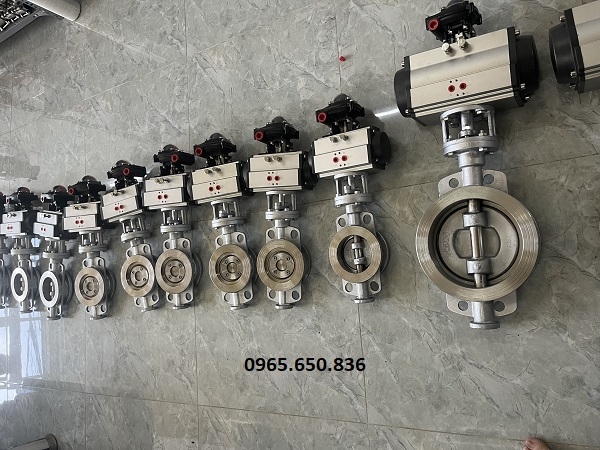

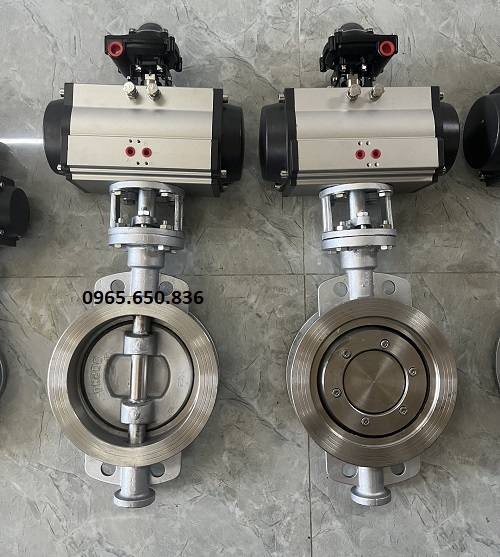

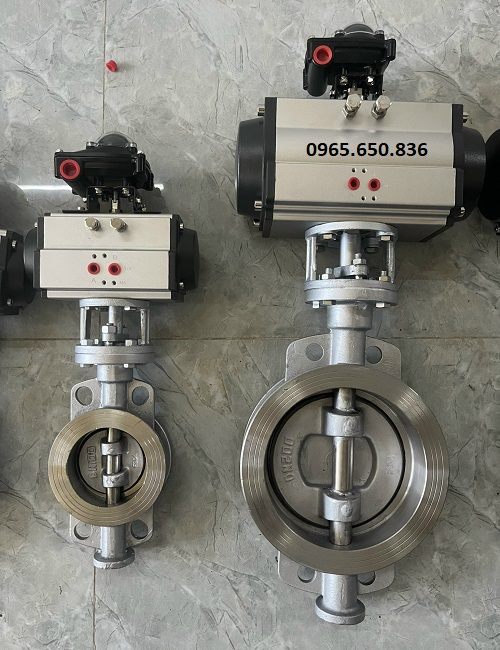

Van bướm áp lực cao điều khiển khí nén - Thuận Phát Valve.

III. Cấu tạo và cách van bướm điều khiển khí nén áp lực cao hoạt động

3.1. Cấu tạo

Van bướm điều khiển khí nén áp lực cao có cấu tạo được chia làm 2 phần chính là phần van cơ và bộ phận điều khiển, chi tiết cấu tạo của từng phần như sau:

Phần van cơ

Phần van cơ của van bướm điều khiển khí nén chịu áp lực cao được làm hoàn toàn từ chất liệu inox hoặc thép WCB, đây cũng là phần được kết nối trực tiếp với đường ống và tiếp xúc với dòng chảy lưu chất. Cấu tạo của phần này khá đơn giản, được cấu tạo từ 4 bộ phận chính, tuy nhiên có bộ phận tay gạt điều khiển đã bị loại bỏ để van có thể kết nối với bộ điều khiển khí nén.

Cấu tạo phần van cơ gồm các bộ phận sau:

• Thân van
• Trục van
• Đĩa van

Bộ phận điều khiển

Hay còn được gọi là bộ điều khiển khí nén, đây là bộ phận được lắp đặt cho dạng điều khiển tay gạt để điều khiển hoạt động của van bướm chịu nhiệt độ cao. Bộ điều khiển khí nén có khả năng chuyển đổi áp lực khí nén thành động năng ( chuyển động xoay ) để điều khiển hoạt động đóng và mở của đĩa van.

Cấu tạo bộ điều khiển khí nén gồm các bộ phận sau:

• Vở ngoài bộ điều khiển
• Trục bánh răng
• Piston bánh răng
• Vít điều chỉnh hành trình
• Núm quan sát hành trình
• Lò xo đàn hồi ( Tác động đơn )
• Bộ định vị điều tiết khí nén ( Tuyến tính )
• Van điện từ khí nén ( Hỗ trợ kiểm soát khí nén )

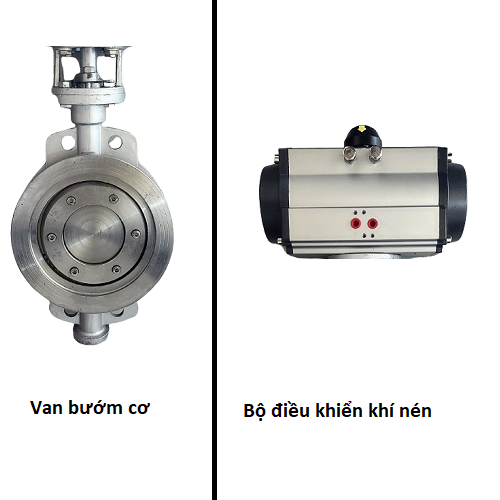

Cấu tạo Van bướm điều khiển khí nén áp lực cao.

3.2. Nguyên lý hoạt động

Van bướm điều khiển khí nén áp lực cao có nguyên lý hoạt động hoàn toàn dựa vào khả năng chuyển đổi áp lực khí nén thành động năng chuyển động xoay để điều khiển hoạt động của đĩa van. Dòng van này có 2 dạng hoạt động chính là ON/OFF và tuyến tính, dạng ON/OFF có thể đóng và mở dòng chảy còn dạng tuyến tính là khả năng điều tiết lưu lượng dòng chảy lưu chất trong đường ống hệ thống.

IV. Các dòng van bướm điều khiển khí nén áp lực cao phổ biến trên thị trường

• Van bướm điều khiển khí nén tác động đơn áp lực cao
• Van bướm điều khiển khí nén tác động kép áp lực cao
• Van bướm điều khiển khí nén tuyến tính áp lực cao
• Van bướm mặt bích điều khiển khí nén áp lực cao
• Van bướm wafer điều khiển khí nén áp lực cao
• Van bướm lug điều khiển khí nén áp lực cao
• Van bướm điều khiển khí nén áp lực cao Trung Quốc
• Van bướm điều khiển khí nén áp lực cao Hàn Quốc
• Van bướm điều khiển khí nén áp lực cao Đài Loan
• Van bướm điều khiển khí nén áp lực cao Nhật Bản

V. Ưu điểm và ứng dụng của van bướm điều khiển khí nén áp lực cao

5.1. Ưu điểm

Van bướm điều khiển khí nén chịu áp lực cao có nhiều ưu điếm vượt trội so với các dòng van khác trên thị trường, một số ưu điểm có thể kể đến như:

Ưu điểm 1: Được làm từ các chất liệu cao cấp như inox, thép WCB giúp van có khả năng chịu áp lực và nhiệt độ tốt.

Ưu điểm 2: Có khả năng điều khiển dòng chảy lưu chất trong đường ống linh hoạt, chính xác.

Ưu điểm 3: Khả năng điều khiển tự động từ xa mà không cần di chuyển trực tiếp đến địa điểm lắp đặt.

Ưu điểm 4: Van có thời gian đóng mở nhanh chóng, chỉ mất từ 1 - 2 giây cho 1 chu trình đóng mở.

Ưu điểm 5: Van có dãi kích thước rộng từ DN50 - DN1000 phù hợp lắp đặt với mọi kích thước đường ống hiện nay.

5.2. Ứng dụng của van bướm điều khiển khí nén áp lực cao

Là dòng van được sản xuất đặc biệt chuyên sử dụng trong các hệ thống đường ống có áp lực dòng chảy và nhiệt độ cao. Nên nhìn chung dòng van này có thể hoạt động tốt trong mọi môi trường hệ thống hiện nay, một số hệ thống chuyên sử dụng dòng van này có thể kể đến như:

Ứng dụng 1: Sử dụng trong các hệ thống bơm nước công xuất lớn, các hệ thống bơm nước sạch tại các nhà máy xử lý nước.

Ứng dụng 2: Sử dụng trong các hệ thông khai thác tài nguyên thiên nhiên dầu mỏ, khí đốt.

Ứng dụng 3: Sử dụng trong các nhà máy sản xuất sơn, bia, rượu, nước ngọt,..

Ứng dụng 4: Sử dụng trong các đường ống dẫn xăng, dầu, xuyên lục địa, xuyên biển.

Ứng dụng 5: Sử dụng trong các hệ thống khí, hệ thống hơi nóng,...

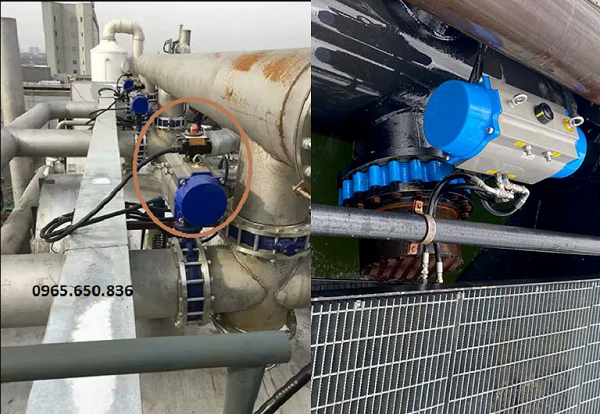

Ứng dụng van bướm điều khiển khí nén áp lực cao.

VI. Địa điểm cung cấp van bướm điều khiển khí nén áp lực cao hàng đầu hiện nay

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT là đơn vị hàng đầu chuyên cung cấp các dòng van công nghiệp ( trong đó có van bướm điều khiển khí nén áp lực cao ) hàng đầu thị trường hiện nay. Các sản phẩm chúng tôi cung cấp đều được nhập khẩu trực tiếp từ các thương hiệu sản xuất hàng đầu đến từ các nước như Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Châu Âu,...

Chúng tô đảm bảo các sản phẩm của chúng tôi đều là hàng chính hãng, có đầy đủ các giấy tờ như CO - CQ, Catalog, VAT,...và được bảo hành lên đến 12 tháng. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng đã quan tâm và theo dõi bài viết !

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bướm gang điều khiển khí nén.
