Van bi inox điều khiển khí nén

I. Giới thiệu van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén là dòng van bi được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có phần van bi cơ được làm từ chất liệu inox 304, 316 sử dụng dạng điều khiển khí nén tự động hiện đại giúp dòng van này có khả năng điều khiển dòng chảy lưu chất 1 cách linh hoạt, nhanh chóng và chính xác.

Van bi inox điều khiển bằng khí nén là dòng van có thể lắp đặt và sử dụng trong rất nhiều các dạng hệ thống đường ống khác nhau, nhờ vào thiết kế phần thân van với đa dạng kiể dáng như 2 ngã, 3 ngã, 1 mảnh, 2 mảnh, và 3 mảnh. Ngoài ra van cũng được sản xuất với dãi kích thước rộng từ DN15 - DN600 đi kèm với các dạng kết nối phổ biến nhất hiện này, giúp dòng van này đang dần trở thành lựa chọn tối ưu đối với các hệ thống đường ống hiện nay.

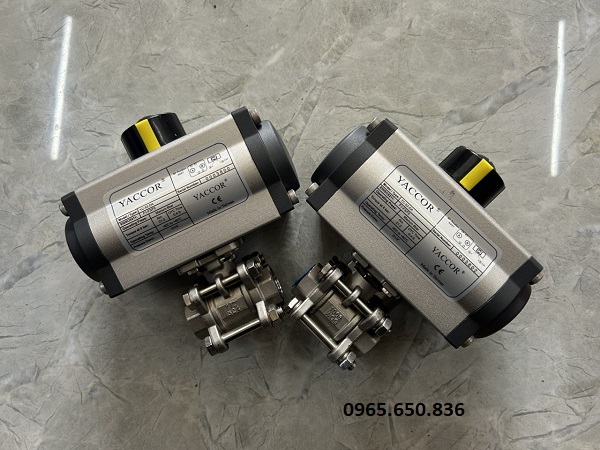

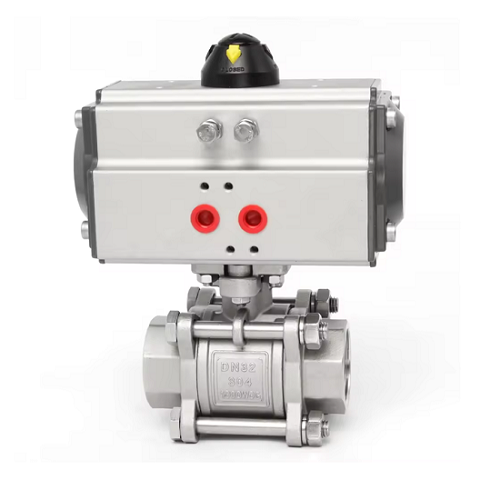

Van bi inox304 điều khiển bằng khí nén.

Các dòng van bi inox khí nén đang được Thuận Phát Valve chúng tôi nhập khẩu trực tiếp từ các nước có nền công nghiệp hàng đầu thế giới và phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Chúng tôi đảm bảo hàng chính hãng, chất lượng hàng đầu với giá cả ưu đãi nhất, đặc biệt tất cả các sản phẩm đều được chúng tôi bảo hành lên đến 12 tháng và có đầy đủ các giấy tờ như CO - CQ, Catalog,...

1.1. Một số đặc điểm nổi bật của van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén là dòng van được ứng dụng rất phổ biến trong các đường ống hệ thống hiện nay, dòng van này mang trong mình nhiều đặc điểm vượt trội so với các dòng van được làm từ các chất liệu khác. Các đặc điểm vượt trội này giúp van bi inox khí nén trở thành lựa chọn hàng đầu đối với các hệ thống đường ống công nghiệp hiện nay, các đặc điểm vuột trội có thể nhận biết như:

• Van được làm từ chất liệu inox bề ngoài sáng bóng có độ thẩm mỹ cao, độ bền cơ học tốt đặc biệt khả năng chịu áp lực và nhiệt độ rất tốt.
• Inox là chất liệu có khả năng chống oxy hóa và ăn mòn rất tốt, nên dòng van này rất được tin tưởng sử dụng trong các hệ thống môi trường oxy hóa cao, hay các hệ thống hóa chất.
• Van sử dụng bộ điều khiển khí nén để vận hành, giúp người sử dụng có thể điều khiển hoạt động của van từ xa mà không cần trực tiếp tác động lên van.
• Van có thiết kế đĩa van hình cầu được đục lỗ xuyên tâm, thiết kế này giúp van hạn chế tác động đến dòng chảy trong quá trình đóng mở, luôn bảo toàn được tốc độ và lưu lượng của dòng chảy lưu chất.

1.2. Thông số kỹ thuật

II. Hình ảnh thực tế van bi inox điều khiển khí nén

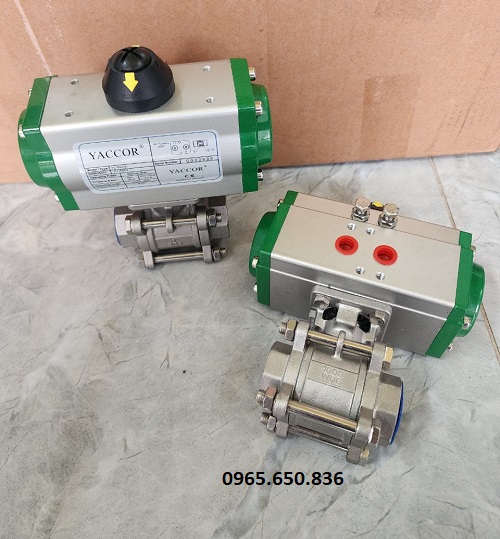

Van bi inox 304 điều khiển khí nén DN15.

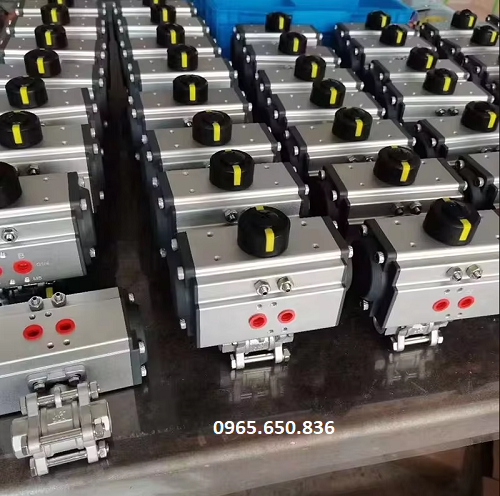

Van bi điều khiển khí nén bằng inox.

III. Cấu tạo và nguyên lý hoạt động của van bi inox điều khiển khí nén

3.1. Cấu tạo

Van bi inox điều khiển khí nén là dòng dòng van bi được thay thế bộ phận tay gạt bằng bộ điều khiển khí nén để điều khiển hoạt động của van, cấu tạo của dòng van này cũng được chia làm 2 phần chính là phần van cơ và bộ điều khiển khí nén. Chi tiết cấu tạo của từng phần như sau:

Cấu tạo phần van bi cơ

Van bi cơ là dòng van có thiết kế đãi van hình cầu được đục lỗ xuyên tâm bằng với kích thước đường ống để lưu chất có thể di chuyển qua van, dòng van này được cấu tạo từ 4 bộ phận chính. Các bộ phận của van đều được sản xuất trên dây chuyền hiện đại, dưới sự vận hành và gia công tỉ mỉ của các chuyên gia hàng đầu trong lĩnh vực giúp các bộ phận đạt độ hoàn thiện cao.

1. Thân van
2. Trục van
3. Đĩa van
4. Gioăng làm kín

Cấu tạo bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị có khả năng chuyển đổi áp lực khí nén thành động năng ( chuyển độ xoay ) để tác động điều khiển hoạt động của các dòng van công nghiệp. Thiết bị này được cấu tạo từ nhiều bộ phận khác nhau, mỗi bộ phận đều có chức năng riêng biệt và có thể tháo tách rời rất dễ dàng trong quá trình bảo dưỡng và thay thế linh kiện.

• Vỏ ngoài bộ điều khiển
• Piston
• Bánh răng piston
• Trục bánh răng
• Núm hiển thị hành trình
• Ốc điều chỉnh hành trình
• Điểm kết nối khí nén
• Lò xo đàn hồi ( Tác động đơn )

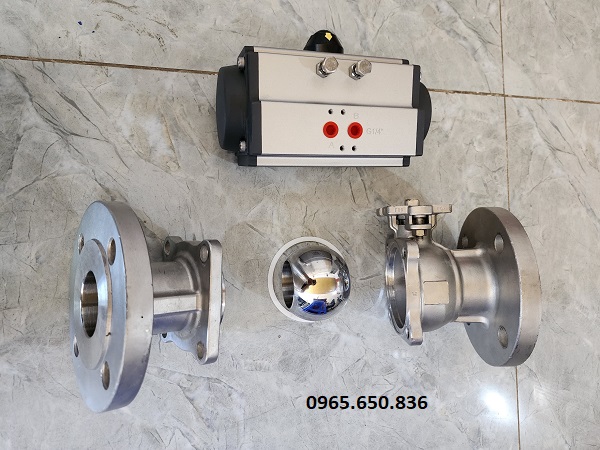

Cấu tạo van bướm inox điều khiển khí nén.

3.2. Nguyên lý hoạt động

Van bi inox điều khiển khí nén có nguyên lý hoạt động hoàn toàn dựa vào khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động đóng và mở của đĩa van. Cụ thể khi người sử dụng cấp khí nén vào cổng A trên bộ điều khiển, lúc này piston sẽ di chuyển và khiển trục bánh răng xoay. Trục van được kết nối với trục bánh răng cũng di chuyển theo và khiến đĩa van mở từ góc 0 độ đến góc 90 độ ( mở hoàn toàn ).

Muốn đóng van người sử dụng cần cung cấp khí nén vào cổng B, lúc này các chuyển động của piston và trục bánh răng sẽ ngược lại với quá trình mở và khiển đĩa van di chuyển từ góc 90 độ về góc 0 độ ( van đóng hoàn toàn ). Đối với các dòng van tác động đơn, người sử dụng chỉ cần cung cấp khí nén để mở van, muốn đóng van chỉ cần ngừng cung cấp khí nén, các lò xo đàn hồi sẽ đẩy đĩa van về vị trí ban đầu.

IV. Các dòng van bi inox điều khiển khí nén mà chúng tôi đang cung cấp trên thị trường

4.1. Van bi inox điều khiển khí nén tác động kép

Van bi inox điều khiển khí nén tác động kép là dòng van sử dụng 2 lần tác động để điều khiển hoạt động của van, trong đó 1 lần tác động để mở van và 1 lần tác động để đóng van.

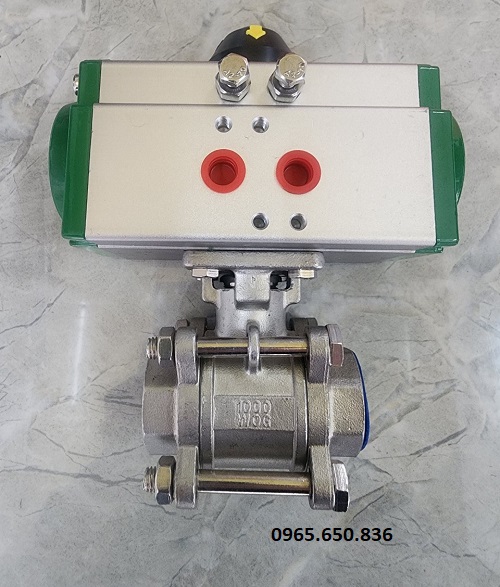

Van bướm inox điều khiển khí nén tác động kép.

4.2. Van bi inox điều khiển khí nén tác động đơn

Van bi inox điều khiển khí nén tác động đơn là dòng van được trang bị thêm các lò xo đàn hồi ở 2 đầu của piston, các lò xo này có nhiệm vụ đẩy piston về vị trí ban đầu. Tức ở dòng van này người sử dụng chỉ cần cung cáp 1 lần khí nén để mở van và khi ngừng cung cấp van sẽ tự động đóng lại nhờ vào lực đẩy của lò xo đàn hồi.

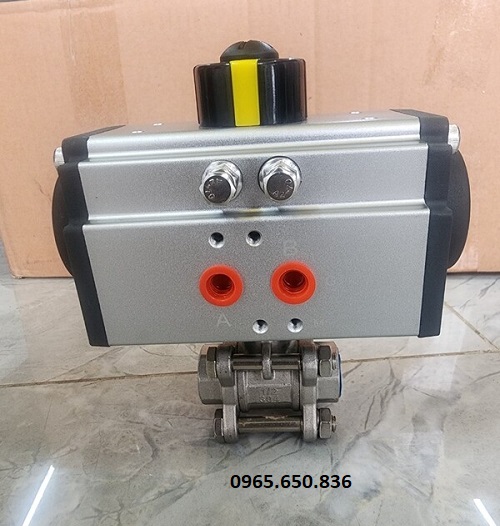

Van bi inox điều khiển khí nén tác động đơn.

4.3. Van bi inox điều khiển khí nén tuyến tính

Van bi inox điều khiển khí nén tuyến tính là dòng van có khả năng điều chỉnh gọc độ mở của đĩa van, dòng van này được ứng dụng rất phổ biến trong các hệ thống yêu cầu khả năng điều tiết lưu lượng dòng chảy lưu chất.

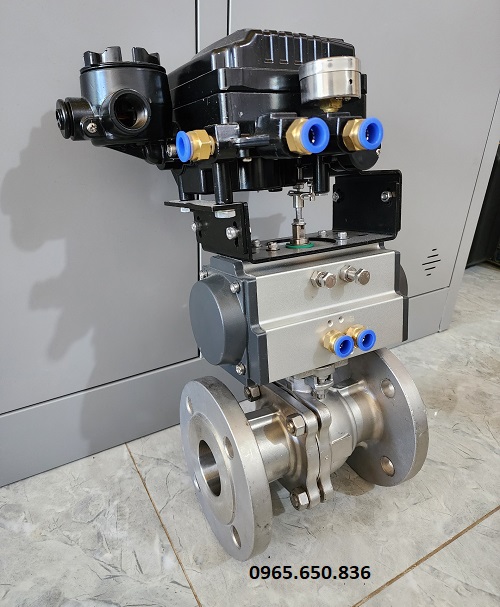

Van bướm inox điều khiển khí nén tuyến tính.

4.4. Một số dòng van bi inox điều khiển khí nén khác

• Van bi ren inox điều khiển khí nén
• Van bi mặt bích inox điều khiển khí nén
• Van bi 1 mảnh inox điều khiển khí nén
• Van bi 2 mảnh inox điều khiển khí nén
• Van bi 3 mảnh inox điều khiển khí nén
• Van bi 2 ngã inox điều khiển khí nén
• Van bi 3 ngã inox điều khiển khí nén
• Van bi inox điều khiển khí nén Hàn Quốc
• Van bi inox điều khiển khí nén Đài Loan
• Van bi inox điều khiển khí nén Trung Quốc
• Van bi inox điều khiển khí nén Nhật Bản

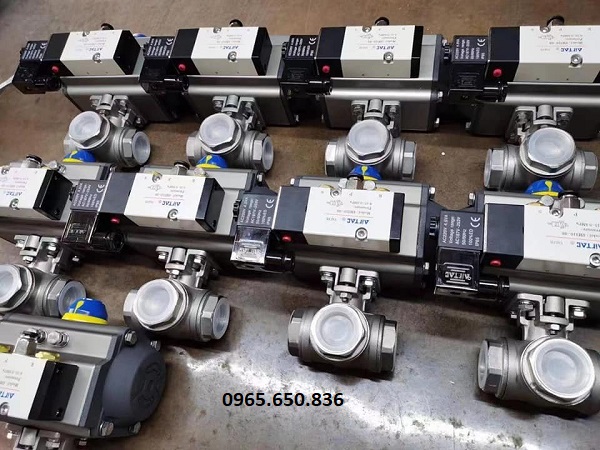

Van bi inox 3 ngã điều khiển khí nén.

V. Ưu điểm và ứng dụng thực tế của van bi inox điều khiển khí nén

5.1. Ưu điểm

Van bi inox điều khiển khí nén là dòng van có nhiều ưu điểm vượt trội hơn so với các dòng van khác cùng chức năng trên thị trường hiện nay. Những ưu điểm này đã gióp phần giúp dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống công nghiệp hiện nay.

Ưu điểm 1: Van có khả năng điều khiển dòng chảy linh hoạt nhanh chóng, không làm ảnh hưởng tới tốc độ và lưu lượng của dòng chảy.

Ưu điểm 2: Van có thiết kế nhỏ gọn không chiếm quá nhiều diện tích trên hệ thống khi lắp đặt và ứng dụng van.

Ưu điểm 3: Van có dãi kích thước rộng từ DN15 - DN600, đi kèm với đa dạng kiểu kết nối khác nhau, có thể lắp đặt trên mọi hệ thống đường ống có kích thước tương ứng.

Ưu điểm 4: Van được làm từ chất liệu inox cao cấp có độ bền cơ học tốt, khả năng chịu áp lực và nhiệt độ cao, đặc biệt van có khả năng chống oxy hóa và ăn mòn từ hóa chất rất tốt.

Ưu điểm 5: Van có thể hoạt động tốt trong mọi môi trường hệ thống và lưu chất khác nhau, không kén hệ thống như 1 số dòng van được làm từ các chất liệu khác.

Ưu điểm 6: Van có khả năng điều khiển tự động từ xa bằng năng lượng khí nén, giúp giảm thiểu nhân công và chi phí vận hành cho hệ thống.

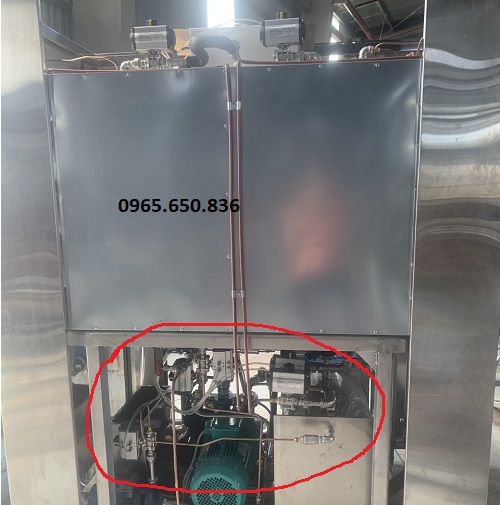

5.2. Ứng dụng thực tế của van bi inox điều khiển khí nén

Nhìn vào những ưu điểm vượt trội kể trên của van bi inox điều khiển khí nén, chúng ta có thể dễ dàng biết được dòng van này có thể ứng dụng trong những hệ thống đường ống nào. Dưới đây là 1 số hệ thống chuyên sử dụng dòng van này để điều khiển dòng chảy lưu chất trong đường ống, một số hệ thống có thể kể đến như:

• Hệ thống đường ống nước gia đình, hộ dân cư, chung cư.
• Hệ thống phòng cháy, chữa cháy.
• Hệ thống nhà máy sản xuất công nghiệp.
• Hệ thống xử lý hóa chất, sản xuất mỹ phẩm, thuốc men.
• Hệ thống sản xuất thực phẩm, đồ uống, bia, rượu, nước ngọt.
• Hệ thống đường ống dẫn xăng, dầu, chất đốt.
• Hệ thống lò hơi, nồi hơi, hệ thống sử dụng nhiệt lượng hơi nước.
• Hệ thống điều hòa nhiệt độ HVAC, điều hòa trung tam Chiller.

VI. Báo giá van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén là 1 trong những sản phẩm chủ lực của CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT chúng tôi, dòng van này được chúng tôi nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới mà không thông qua bên trung gian thứ 3 nào. Điều này giúp giá thành của chúng tôi luôn cạnh tranh nhất thị trường hiện nay.

Ngoài ra các điều khoản dịch vụ của Thuận Phát Valve luôn luôn đặt lợi ích của khách hàng lên hàng đầu, các sản phẩm đều được bảo hành lên đến 12 tháng. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất.

Chân thành cảm ơn quý khách hàng đã tin tưởng và quan tâm bài viết của chúng tôi, rất hân hạnh được đồng hành và phục vụ khách hàng trong thời gian gần nhất.

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi đồng điều khiển khí nén.
