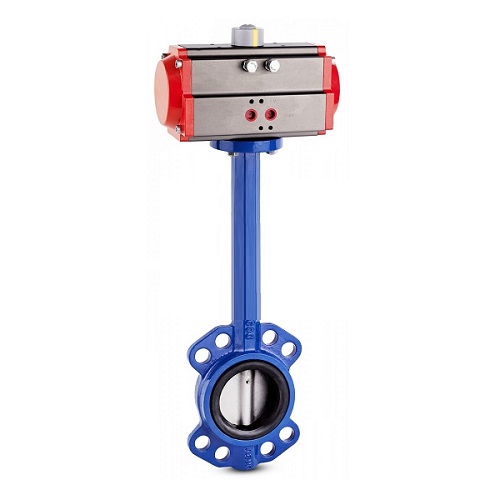

Van bướm điều khiển khí nén trục dài cổ cao

I. Tìm hiểu chung - Van bướm điều khiển khí nén trục dài cổ cao là gì?

Van bướm điều khiển khí nén trục dài cổ cao hay còn được gọi van bướm mở rộng điều khiển khí nén, đây là dòng van có thiết kế khá đặc biệt với phận trục van và cổ van được kéo dài ra 1m, 2m, 5m,...tùy theo nhu cầu sử dụng của hệ thống. Dòng van này được sử dụng rất phổ biến trong các hệ thống ngầm, các hệ thống lắp đặt ở các vị trí con người khó tiếp cận trong quá trình sử dụng và hoạt động.

Van bướm khí nén trục dài cổ cao sử dụng bộ điều khiển khí nén để điều khiển hoạt động của van, bộ điều khiển này có khả năng chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của van. Giúp dòng van này có khả năng điều khiển hoạt động từ xa tiện lợi, giảm thiểu được nhân công và chi phí vận hành cho hệ thống.

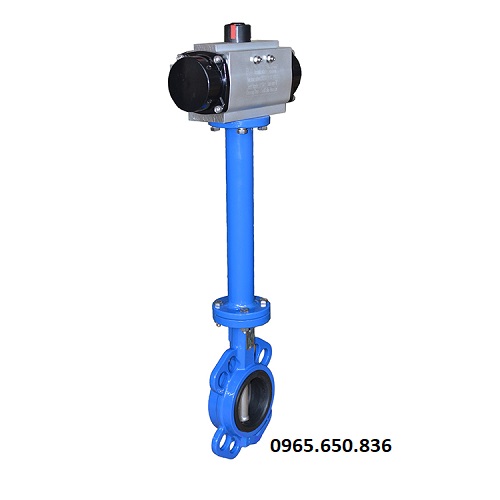

Van bướm điều khiển khí nén trục dài.

Dòng van này cũng được sản xuất với đa dạng các chất liệu, chủng loại mẫu mã và kích thước từ DN50 - DN1000 có thể dễ dàng lựa chọn dòng van phù hợp nhất với nhu cầu sử dụng của hệ thống đường ống. Ngoài ra với thiết kế trục van được kéo dài giúp dòng van này trở thành lựa chọn tối ưu đối với các hệ thống ngầm, hệ thống chôn xâu, các hệ thống bể chứa, bồn chứa,....

1.1. Thông số kỹ thuật

• Kích thước: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN500, DN1000, DN1200.
• Chất liệu van cơ: Inox, gang, thép.
• Chiều dài trục van: 1m, 2m, 5m,...
• Dạng điều khiển: Điều khiển khí nén.
• Phương thức hoạt động: ON/OFF, tuyến tính.
• Phương thức vận hành: Tác động đơn, tác động kép.
• Phương thức kết nối: Mặt bích, kẹp wafer, lug.
• Tiêu chuẩn kết nối: JIS, DIN, BS, ANSI.
• Áp lực khí nén sử dụng: Từ 3bar ~ 8bar.
• Áp suất làm việc: PN10, PN16,...PN40.
• Nhiệt độ làm việc: Tối đa 250 độ C.
• Môi trường làm việc: Các hệ thống chôn ngầm, hệ thống bể chứa, bồn chưa, hệ thống dưới lòng đất.
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài loan, Nhật Bản, Châu Âu,..
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng.

1.2. Hình ảnh thực tế van bướm điều khiển khí nén trục dài cổ cao

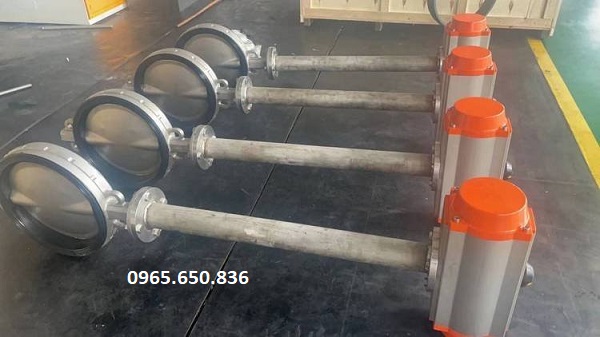

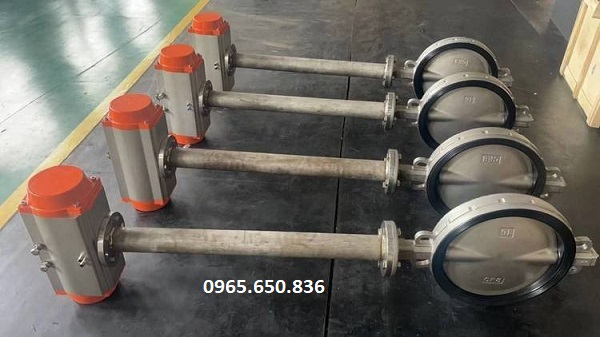

Van bướm mở rộng điều khiển khí nén - Tại kho Thuận Phát.

II. Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén trục dài cổ cao

2.1. Cấu tạo

Van bướm điều khiển khí nén trục dài cổ cao là dòng van với thiết kế đặc biệt, chuyên sử dụng trong các môi trường hệ thống con người không thể tiếp cận vị trí lắp đặt van để điều khiển 1 cách dễ dàng. Dòng van này được cấu tạo từ nhiều bộ phận khác nhau, các chi tiết bô phận đều được hoàn thiện tốt giúp van có khả năng hoạt động ổn định và có tuổi thọ sử dụng lâu dài.

Cấu tạo chi tiết của dòng van này gồm các bộ phận sau:

Thân van: Được làm từ các chất liệu inox, gang, thép có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt. Phần cổ của thân van được thiết kế kéo dài ra bằng với chiều dài của trục van để bảo vệ trục van và kết nối với bộ phận điều khiển.

Trục van: Được làm từ các chất liệu có độ cứng cao như inox, thép WCB và đúc nguyên khối dạng hình trụ kết nối trực tiếp với đĩa van và bộ phận điều khiển.

Đĩa van: Nằm bên trong thân van, có hình dạng cánh bướm có thể di chuyển từ góc 0 - 90 độ để mở van cho lưu chất đi qua và người lại để đóng van ngăn chặn dòng chảy lưu thông trong đường ống.

Gioăng làm kín: Bao bọc bên ngoài đĩa van, giúp đảm bảo van đạt đủ độ kín trong quá trình van hoạt động, được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM,...

Bộ phận điều khiển: Bộ điều khiển khí nén được lắp đặt trên đỉnh của cổ van kết nối trực tiếp với trục van để điều khiển hoạt động đóng và mở của đĩa van. Bộ phận này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó điều khiển hoạt động của đĩa van.

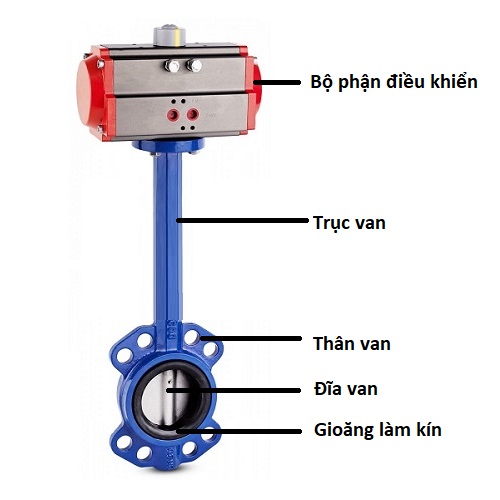

Cấu tạo van bướm điều khiển khí nén trục dài cổ cao.

2.2. Nguyên lý hoạt động

Tuy dòng van này có thiết kế khác biệt so với các dòng van bướm điều khiển khí nén thông thường, nhưng nguyên lý hoạt động lại không hề thay đổi chút nào. Chúng vẫn hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén thành chuyển động xoay từ đó tác động điều khiển hoạt động của van.

Dòng van này có 2 dạng hoạt động chính là điều khiển ON/OFF ( đóng mở hoàn toàn ) và điều khiển tuyến tính ( Điều tiết lưu lượng dòng chảy) . Tùy vào từng nhu cầu sử dụng của hệ thống có thể lựa chọn dạng điều khiển phù hợp nhất với nhu cầu sử dụng của hệ thống.

III. Các dòng van bướm điều khiển khí nén trục dài cổ cao phổ biến trên thị trường

• Van bướm inox điều khiển khí nén trục dài cổ cao
• Van bướm thép điều khiển khí nén trục dài cổ cao
• Van bướm gang điều khiển khí nén trục dài cổ cao
• Van bướm mặt bích điều khiển khí nén trục dài cổ cao
• Van bướm wafer điều khiển khí nén trục dài cổ cao
• Van bướm lug điều khiển khí nén trục dài cổ cao
• Van bướm điều khiển khí nén tác động đơn trục dài cổ cao
• Van bướm điều khiển khí nén tác động kép trục dài cổ cao
• Van bướm điều khiển khí nén tuyến tính trục dài cổ cao
• Van bướm chịu nhiệt độ cao khí nén trục dài cổ cao
• Van bướm chịu áp lực cao khí nén trục dài cổ cao
• Van bướm điều khiển khí nén Trung Quốc trục dài cổ cao
• Van bướm điều khiển khí nén Hàn Quốc trục dài cổ cao
• Van bướm điều khiển khí nén Đài Loan trục dài cổ cao
• Van bướm điều khiển khí nén Nhật Bản trục dài cổ cao

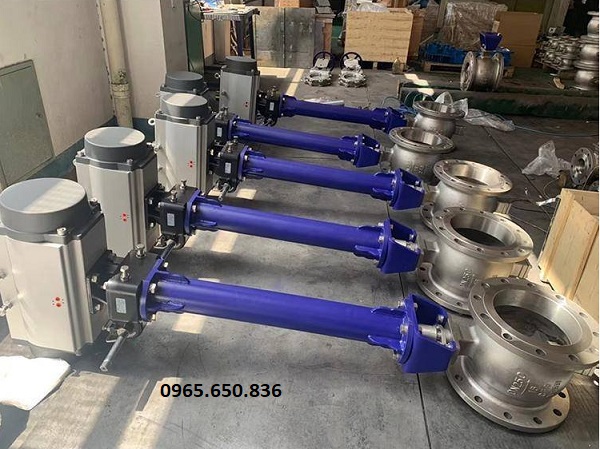

Van bướm điều khiển khí nén trục dài.

IV. Đánh giá ưu điểm và nhược điểm của van bướm điều khiển khí nén trục dài cổ cao

V. Ứng dụng của van bướm điều khiển khí nén trục dài cổ cao

Van bướm điều khiển khí nén trục dài cổ cao là dòng van có thiết kế đặc biệt, thiết kế của dòng van này nhằm đáp ứng nhu cầu sử dụng của các hệ thống lắp đặt van trong những môi trường con người không thể dễ dàng tiếp cận vị trí lắp đặt. Ngoài ra với thiết kế này cũng giúp người sử dụng có thể dễ dàng biết được trạng thái hoạt động của van mà không gặp quá nhiều khó khăn.

Với thiết kế như vậy, đã giúp dòng van này trở thành lựa chọn tối ưu đối với các hệ thống ngầm, các hệ thống đường ống dẫn xăng dầu xuyên biển, xuyên lục địa, các hệ thống đường ống hầm chứa, bể, chứa, các đường ống dẫn nước ngầm trong thành phố,...

VI. Địa điểm cung cấp van bướm điều khiển khí nén trục dài cổ cao uy tín, chất lượng, giá tốt

Hiện nay các dòng van bướm điều khiển khí nén trục dài cổ cao đang được Thuận Phát Valve chúng tôi cung cấp trên thị trường với đầy đủ các chủng loại, mẫu mã và kích thước. Tất cả các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu sản xuất van công nghiệp hàng đầu thế giới hiện nay.

Quý khách hàng khi mua hàng của Thuận Phát Valve chúng tôi không chỉ được trải nghiệm những sản phẩm chính hãng, chất lượng với giá cả tốt mà còn nhận được nhiều ưu đãi khác chỉ có tại đơn vị cung cấp chúng tôi. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chi tiết cho sản phẩm quý vị đang quan tâm.
