Van bướm tay quay

Giới thiệu van bướm tay quay

Van bướm tay quay hay còn được gọi là van bướm vô lăng, dòng van này có thiết kế tay quay vô lăng để điều khiển hoạt động của van thay vì tay gạt. Thiết kế tay quay vô lăng này đem lại cho van khả năng đóng mở dễ dàng, giúp giảm áp lực khi mở hoặc đóng van cho người sử dụng.

Dòng van này thường được sử dụng cho các đường ống hệ thống có kích thước lớn, các hệ thống đường ống có áp lực dòng chảy lưu chất cao. Nhờ vào thiết kế hộ số với các bánh răng trợ lực, giúp cải thiện khả năng đóng mở của van.

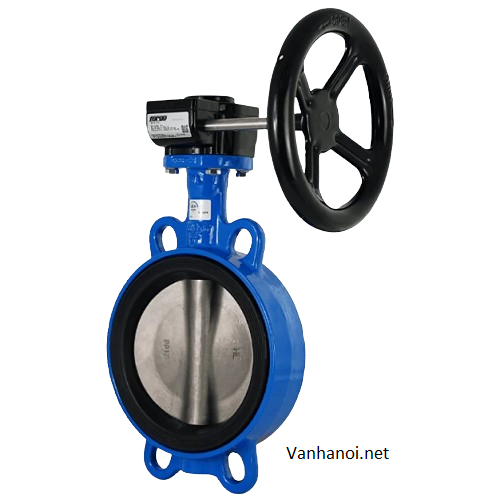

Van bướm tay quay Hàn Quốc

Hiện nay chúng tôi đang cung cấp dòng van này trên thị trường Việt Nam với đầy đủ các kích thước từ DN50 đến DN2000, với đa dạng các mẫu mã khác nhau. Có thể đáp ứng mọi nhu cầu sử dụng của khách hàng.

Thông số kỹ thuật van bướm tay quay

• Kích thước: DN50, DN65, DN80, DN90, DN105,…. DN1000.
• Chất liệu thân van: SUS304, SUS316, gang, thép, nhựa.
• Chất liệu đĩa van: Inox, gang, thép, nhựa.
• Chất liệu tay quay: Gang, thép.
• Chất liệu gioăng: PTFE, EPDM, Teflon.
• Nhiệt độ làm việc: Từ -10 độ C đến 220 độ C.
• Áp xuất làm việc: PN10, PN16, PN25, PN40.
• Kiểu kết nối: Kết nôi mặt bích, Wafer, Lug.
• Dạng van: Van tay quay, vô lăng.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi.
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc,…
• Hãng sản xuất: Kosaplus, Samwoo, Wonil, Haitima, Japan,..
• Bảo hành: 12 tháng.
• Tình trạng hàng: Có sẵn tại kho với số lượng đầy đủ.

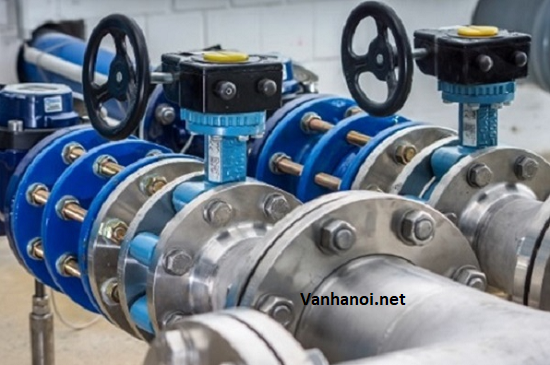

Một số hình ảnh của van bướm tay quay

Cấu tạo và nguyên lý hoạt động của van bướm tay quay

Là dòng van chuyên sử dụng trong các hệ thống đường ống lớn, các hệ thống đường ống có áp lực dòng chảy cao. Vậy dòng van này có cấu tạo ra sao và cách chứng vận hành như thế nào, dưới đây mời các bạn cùng tìm hiểu cấu tạo và cách van bướm tay quay hoạt động.

Cấu tạo

Giống với cấu tạo của dòng van bướm tay gạt àm chúng tôi đã giới thiệu đến các bạn, van bướm tay quay cũng được cấu tạo từ 5 bộ phận chính là thân van, đĩa van, trục van, gioăng làm kín và bộ phận điều khiển. Tuy nhiên dòng van này không sử dụng tay gạt để điều khiển mà thay vào đó là bộ hộp số vô lăng, chi tiết của từng bộ phận như sau.

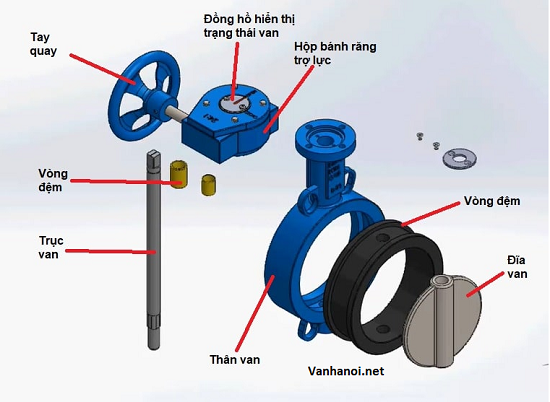

Cấu tạo van bướm tay quay

Thân van: Được làm từ các chất liệu như inox, gang, thép, nhựa,… có nhiệm vụ kết nối các bộ phận khác của van và kết nối van với hệ thống đường ống. Thân van có dạng hình tròn rỗng với nhiều thiết kế khác nhau như mặt bích, wafer hay lug được đúc nguyên khối nến có độ bền cơ học tốt, khả năng chịu áp lực cao.

Đĩa van: Đĩa van là bộ phận được nằm bên trong thân van tiếp xúc trực tiếp với lưu chất trong hệ thống đường ống. Đĩa van có thiết kế hình tròn dẹp và mỏng, giúp giảm sự tiếp xúc của đĩa van với dòng chảy, đảm bảo lưu lượng của dòng chảy khi đi qua van.

Trục van: Là thiết bị nằm trong đĩa van kết nối trực tiếp với bộ phận điều khiển, để điều khiển hoạt động đóng mở của đĩa van. Trục van thường được làm từ các chất liệu có độ cứng và cao, có khả năng chịu áp lực tốt như inox, thép.

Gioăng làm kín: Thường được làm từ các chất liệu cao su có độ đàn hồi tốt như EPDM, PTFE, Teflon,…để giúp van đạt được trạng thái kín hoàn toàn khi đĩa van đóng. Gioăng làm kín được thiết kế nằm giữa thân van và đĩa van, ngoài khả năng làm kín van còn giúp đĩa van hoạt động dễ dàng hơn.

Bộ phận điều khiển ( Tay quay, vô lăng ): Bộ phận điều khiển hay còn được gọi là hộp số vô lăng, được cấu tạo từ nhiều thành phần khác nhau từ vô lăng, trục quay, bánh răng và hộp số. Bộ phận này là nơi người sử dụng có thể điều khiển hoạt động của van bằng cách quay vô lăng theo chiều kim đồng hồ để với van, và ngược lại quay ngược chiều kim đồng hồ để đóng van.

Nguyên lý hoạt động

Khi van đang ở trạng thái đóng, đĩa van nằm gọn bên trong thân van, trên hộp số kim sẽ hiện ở vị trí OFF. Để tiến hành mở van người sử dụng sẽ tác động lực lên bộ phận vô lăng và khiến vô lăng quay theo chiều kim đồng hồ.

Theo dõi kim hiển thị ở trên mặt hộp số để xác định được vị trí của đãi van, khi kim hiện thị di chuyển để vị trí ON tức lúc này đĩa van đã mở hoàn toàn. Khi muốn đòng van chỉ cần quay vô lăng ngược lại với khi mở, để kim hiển thị di chuyển đến vị trí OFF tức đĩa van đã đóng hoàn toàn.

Phân loại van bướm tay quay

Van bướm tay quay là dòng van được sử dụng rất phổ biến, do tính ứng dụng cao và nhu cầu sử dụng rất nhiều. Nên dòng van này được biến dạng thiết kế theo nhiều kiểu khác nhau, từ vật liệu đến kích thước. Do nhu cầu sử dụng ngày càng cao nên dòng van này hiện đang được rất nhiều các đơn vị sản xuất thiết bị đường ống sản xuất mang nhiều thương hiệu khác nhau.

Phân loại theo chất liệu sản xuất van

Van bướm tay quay được sản xuất từ nhiều vật liệu khác nhau, mỗi loại vật liệu sẽ phù hợp sử dụng trong các môi trường hệ thống, lưu chất khác nhau. Cụ thể như:

Van bướm tay quay inox

Van bướm tay quay inox là dòng van chuyên sử dụng cho các hệ thống đường ống lắp đặt trong các môi trường có nồng độ oxi hóa cao, hay các môi trường hóa chất ăn mòn như axit, bazơ, muối.

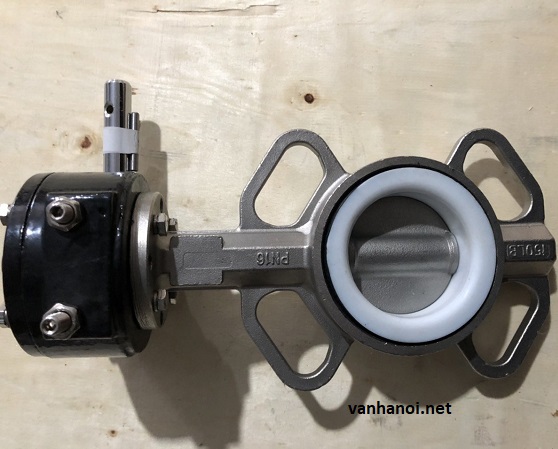

Van bướm tay quay inox kết nối Lug

Van bướm tay quay gang

Van bướm gang tay quay là dòng van được sử dụng phổ biến nhất hiện nay, với tính đa dụng cao của chất liệu gang có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.

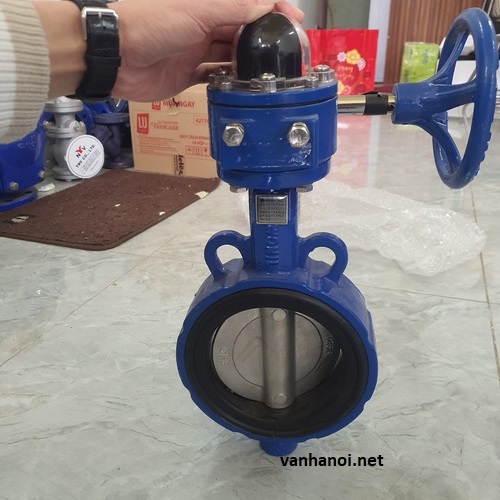

Van bướm tay quay thân gang đĩa inox

Van bướm tay quay thép

Van bướm tay quay thép là dòng van chuyên sử dụng trong các môi trường đặc biệt yêu cầu độ bền của vật liệu cao, bởi chất liệu thép có độ bền cơ học rất tốt, khả năng chịu áp lực lớn rất tốt.

Van bướm tay quay nhựa

Đây là dòng van được sử dụng phổ biến nhất trong các hệ thống dân dụng, các hệ thống đường ống hóa chất, các hệ thống yêu cầu vật liệu có khả năng chống ăn mòn và oxi hóa tốt. Bởi nhựa là chất liệu giá rẻ, có khả năng chống oxy hóa và ăn mòn cực tốt.

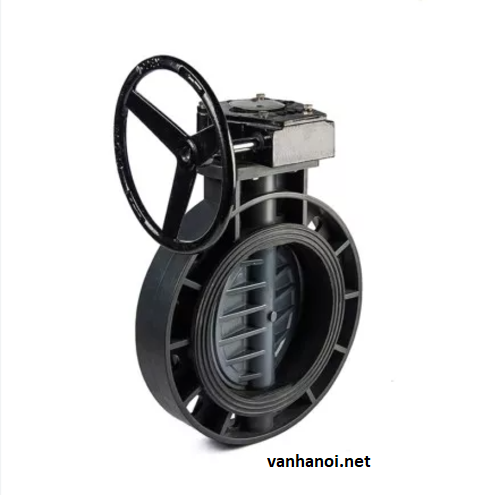

Van bướm nhựa điều khiển tay quay

Van bướm tay quay vi sinh

Đây là dòng van chuyên sử dụng trong các hệ thống vi sinh, các hệ thống có yêu cầu cao về độ tinh khiết của lưu chất trong hệ thống đường ống. Dòng van này được làm từ các chất liệu inox cao cấp như 304L, 316, 316L,… các chất liệu này sẽ được gia công tỉ mỉ để tạo động nhẵn bóng cho van.

Phân loại theo cách thức kết nối

Van bướm tay quay có đa dạng kiểu kết nối, nhằm tạo ra nhiều sự lựa chọn để có thể kết nối với đường ống hệ thống.

• Van bướm tay quay 2 mặt bích
• Van bướm tay quay Wafer
• Van bướm tay quay Lug

Phân loại theo hãng sản xuất van

• Van bướm tay quay Samwoo
• Van bướm tay quay Jaki
• Van bướm tay quay Wonil
• Van bướm tay quay AUT
• Van bướm tay quay ARV

Phân loại theo xuất sứ của van

• Van bướm tay quay Đài Loan
• Van bướm tay quay Hàn Quốc
• Van bướm tay quay Trung Quốc
• Van bướm tay quay Malaysia

Ứng dụng của van bướm tay quay

Van bướm tay quay là một trong những sản phẩm đường ống công nghiệp được sử dụng phổ biến nhất hiện nay, bởi công năng tốt, cách vận hành đơn giản và hiệu quả. Tuy nhiên không phải hệ thống đường ống nào cũng phù hợp sử dụng dòng van này, dưới đây là 1 số ứng dụng có thể sử dụng dòng van này hiệu quả nhất.

• Sử dụng trong các hệ thống cung cấp nước sinh hoạt đô thị.
• Sử dụng trong các hệ thống đường ống dân dụng, các nguồn nước tổng gia đình.
• Sử dụng trong các hệ thống thủy điện.
• Sử dụng cho các hệ thống phòng cháy chữa cháy.
• Sử dụng trong các hệ thống sản xuất công nghiệp.
• Sử dụng trong ngành công nghiệp hàng hải, đóng tàu.
• Sử dụng trong ngành khai thác tự nhiên, khai thác khí đốt dầu mỏ.

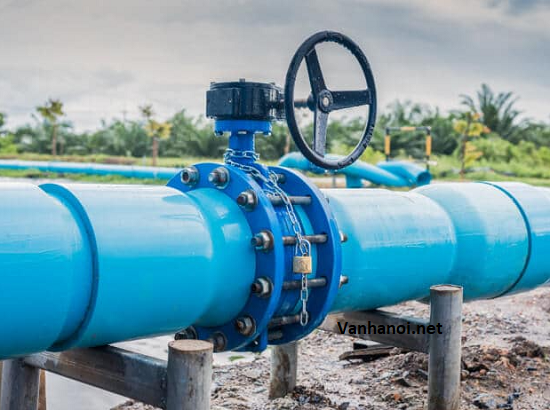

Van bướm tay quay được ứng dụng trong hệ thống dẫn dầu

Đánh giá ưu điểm và nhược điểm của van bướm tay quay

Để có thể lựa chọn van bướm tay quay phù hợp với hệ thống đường ống, trước tiên phải hiểu rõ dòng van này có những đặc điểm nổi trội hay các nhược điểm của dòng van này. Dưới đây là 1 số đánh giá về ưu điểm và nhược điểm của van bướm tay quay, mới quý vị cùng tham khảo.

Ưu điểm

• Van có cấu tạo đơn giản, cách thức vân hành không quá khó khăn, không cần quá nhiều kiến thức chuyên môn để sử dụng van.
• Van có dãi kích thước rộng có thể lắp đặt ở mọi kích thước đường ống hiện nay.
• Được sản xuất từ nhiều vật liệu khác nhau giúp van có thể sử dụng trong nhiều môi trường hệ thống khác nhau.
• Van được thiết kế chủ yếu sử dụng dạng kết nối liên quan đến mặt bích đến rất dễ dàng lắp đặt và bảo trì bảo dưỡng.
• Nhờ bộ hộp số với các bánh răng trợ lực giúp người sử dụng có thể điều khiển van 1 cách dễ dàng hơn.
• Van có thể đóng mở ở nhiều góc độ khác nhau, giúp người sử dụng có thể điều tiết lưu lượng dòng chảy lưu chất trong hệ thống.

Nhược điểm

• Với thiết kế vạn hành bằng tay, điều này khiến van cần không gian để vận hàng.
• Van bướm không phù hợp sử dụng cho các hệ thống nhỏ có kích thước dưới DN50.
• Bộ phận gioăng của van cần được kiểm tra và thay thế nếu sử dụng trong thời gian dài.
• Do đĩa van nằm trong dòng chảy lưu chất, nên có thể gây ảnh hưởng tới tốc độ của dòng chảy lưu chất.

Một số lỗi và các khắc phục trong quá trình sử dụng van bướm tay quay

Khi được sử dụng trong 1 thời gian dài, bất kỳ thiết bị nào đều có thể phát sinh lỗi, hỏng hóc, vấn đề này là không thể tránh khỏi. Van bướm tay quay cũng vậy, khi được sử dụng trong thời gian dài van cũng có thể xảy ra các lỗi nhất định.

Phát hiện và xử lý sớm các lỗi của van rất quan trọng, điều này giúp đảm bảo được khả năng vận hành của hệ thống, đặc biệt giúp tăng tuổi thọ sử dụng của van. Cụ thể, một số lỗi thường gặp ở van bướm tay quay.

Tay quay không hoạt động được

Trong quá trình sử dụng mà tay quay không thể hoạt động, việc này có thể do bụi bẩn tích tụ trong hộp số khiến bánh răng trợ lực và trục hộp số không thể di chuyển đúng với ren dẫn đến tay quay không thể di chuyển.

Để khắc phục vấn đề này cần tháo nắp hộp số và vệ sinh cẩn thận các bộ phận bên trong, sau đó tra thêm dầu nhớt để các bộ phận có thể hoạt động trơn tru hơn.

Van hoạt động gay ra tiếng kêu

Vấn đề này xảy ra khi van không được tra thêm dầu nhớt ở các điểm tiếp xúc giữa các bộ phận, khi sử dụng van bướm tay quay cần bảo trì, bảo dưỡng van để tra thêm dầu nhớt đảm bảo van có thể hoạt động tốt trong thời gian dài.

Van đóng không kín

Đây là vấn đề do lỗi hành trình của hộp số, cần điều chỉnh lại các ốc điều chỉnh hành trình trên thân hộp số.

Van bị rò rỉ lưu chất khi đĩa van đã đóng

Đây là vấn đề của gioăng làm kín, khi van hoạt động trong môi trường không thích hợp hoặc hoạt động trong thời gian dài. Điều này dẫn đến gioăng làm kín có thể bị dão không còn đàn hồi hay bị hư hại.

Để khắc phục cần thay thế gioăng mới, để đảm bảo được chất lượng hoạt động của van.

Rò rỉ lưu chất tại các mối nối

Hiện tượng này là do các điểm kết nối bulong, đai ốc bị lỏng do không được siết chặt hoặc do thời gian dài sử dụng bị bung tuột. Cần thường xuyên kiểm tra các bulong đai ốc kết nối để có thể siết chặt kịp thời, giúp tránh xảy ra các vấn đề không đáng có cho hệ thống.

Ứng dụng của van bướm tay quay

Trên đây là bài viết giới thiệu về van bướm tay quay, một dòng sản phẩm đang rất được ưa chuộng sử dụng hiện nay. Quý khách hàng quan tâm đến sản phẩm có thể liên hệ trực tiếp với chúng tôi, để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm.

Chúng tôi rất hân hạnh được phục vụ và đồng hành cùng quý khách hàng trong các hệ thống đường ống của các vị. Xin cảm ơn đã theo dõi bài viết.
