Van bướm ty nổi trục dài

Van bướm ty nổi trục dài

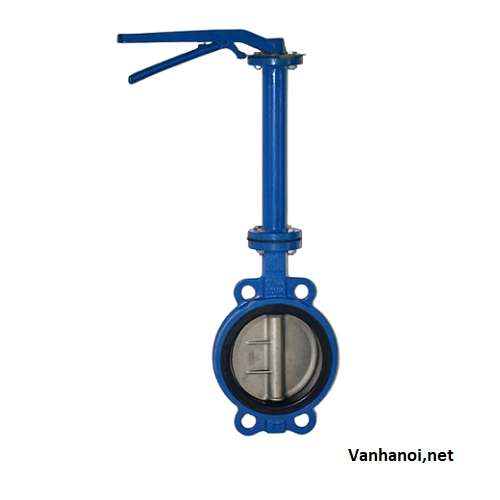

van-buom-ty-noi-truc-dai - ảnh nhỏ  1

Tên sản phẩm: Van bướm ty nổi trục dài

Giá: 0

Thông số kỹ thuật

Kích thước:  DN50, DN65,...DN1000, DN1200
Chiều dài trục:  1m, 2m, 5m,...
Chất liệu:  inox, gang, thép, nhựa.
Dạng điều khiển:  tay gạt, tay quay, điện, khí nén.
Dạng kết nối:  Mặt bích, wafer, lug.
Áp suất:  PN10, PN16,...
Nhiệt độ:  -20 độ C đến 220 độ C.
Tiêu chuẩn:  JIS, DIN, BS, ANSI.
Bảo hành:  12 tháng.

Lượt xem 5216

Đánh giá 1 lượt đánh giá

Van bướm là dòng sản phẩm chuyển sử dụng để kiểm soát dòng chảy lưu chất trong hệ thống đường ống, tuy nhiên không phải hệ thống đường ống nào cũng có vị trí thuận lợi để lắp đặt và vận hành van bướm. Đối với các hệ thống đặc biệt trong lòng đất, nơi con người khó tiếp cận để điều khiển hoạt động cần sử dụng những dòng van có thiết kế đặc biệt. Trong bài viết này chúng tôi xin giới thiệu đến các bạn dòng van bướm ty nổi trục dài, đây là dòng van chuyên sử dụng trong các hệ thống dưới lòng đất, hệ thống lắp đặt ở vị trí con người khó tiếp cận.

Van bướm ty nổi trục dài là gì?

Van bướm ty nổi trục dài là dòng van có thiết kế phần cổ van và trục van được kéo dài ra từ 1m, 2m, 5m hoặc tùy theo nhu cầu của người sử dụng. Dòng van này được thiết kế để giúp người sử dụng có thể dễ dàng điều chỉnh hoạt động của van khi được lắp đặt ở các vị trí khó tiếp cận.

Cũng như các dòng van bướm bình thường khác, van bướm ty nổi trục dài được sản xuất từ đa dạng chất liệu như inox, gang, thép, nhựa với dãi kích thước rất rộng từ DN50 - DN1200 phù hợp lắp đặt trên mọi hệ thống đường ống hiện nay. Ngoài ra dòng van này cũng có nhiều dạng điều khiển khác nhau từ các dạng điều khiển cơ học như tay gạt và tay quay đến các dạng điều khiển tự động như điều khiển điện hoặc điều khiển khí nén.

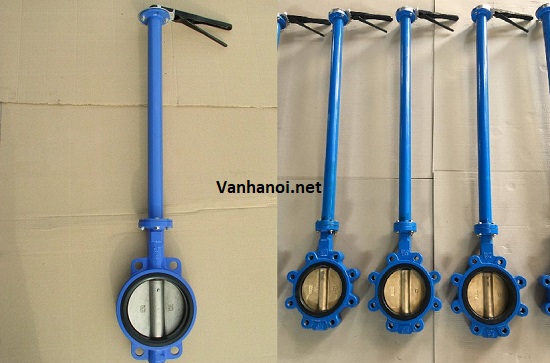

Van bướm trục dài
Van bướm ty nổi trục dài.

Hiện nay các dòng van bướm ty nổi trục dài đang được Thuận Phat Valve chúng tôi thiết kế và phân phối trên toàn thị trường Việt Nam. Đối với dòng van này quý khách hàng có thể đặt chiều dài cổ van tùy theo nhu cầu sử dụng của hệ thống mà không bị cố định kích thước.

Một số tên gọi khác của van bướm ty nổi trục dài:

  • Van bướm trục dài
  • Van bướm cổ dài
  • Van bướm trục cao
  • Van bướm cổ cao
  • Van bướm mở rộng

Thông số kỹ thuật

  • Kích thước: DN50, DN65, DN80,...DN1000, DN1200.
  • Chiều dài trục van: 1m, 2m, 5m,...( Tùy theo nhu cầu sử dụng ).
  • Chất liệu van: Inox, gang, thép, nhựa.
  • Dạng điều khiển: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén.
  • Dạng kết nối: Kết nối mặt bích, wafer, Lug.
  • Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS.
  • Áp xuất làm việc: PN10, PN16,...PN40.
  • Nhiệt độ làm việc: -20 độ C đến 220 độ C.
  • Môi trường làm việc: Nước, nước thải, dung dịch chất lỏng, hóa chất, dầu khí.
  • Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản.
  • Đơn vị cung cấp: Thuận Phát Valve.
  • Bảo hành: 12 tháng.

Lý do nên sử dụng van bướm ty nổi trục dài

Đối với các hệ thống đường ống dưới lòng đất, hay các hệ thống đường ống ngầm dưới nước, dưới hầm chứa,...Việc sử dụng van bướm có thiết kế bình thường gây rất nhiều khó khăn cho người sử dụng, kể các đối với các dòng van điều khiển tự động, từ xa như van điều khiển điện và điều khiển khí nén.

Bởi địa điểm lắp đặt gây rất nhiều khó khăn cho người vận hành và điều khiển hoạt động của van, để khắc phục điều đó các kỹ sư đã thiết kế kéo dài phần cổ van và trục van để bộ phận điều khiển có thể ở vị trí thuận lợi cho việc điều khiển van. Kế kế này sẽ không gây ảnh hướng đến hoạt động và chất lượng của van.

Vì vậy dòng van bướm ti nổi trục dài là lựa chọn tối ưu đối với các hệ thống đường ống lắp đặt ở vị trí trong lòng đất, các hệ thống ngầm, dưới nước, hồ chứa, bể chứa,...

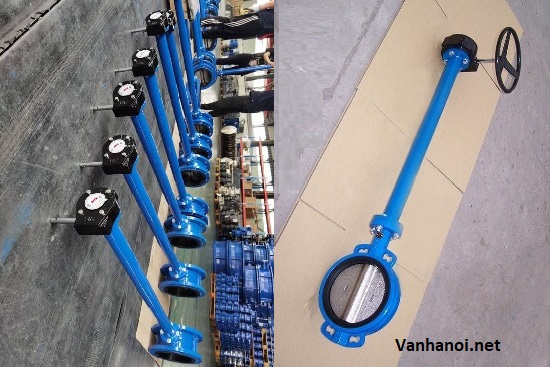

Van bướm trục cao ty nổiVan bướm trục cao ty nổi.

Cấu tạo và nguyên lý hoạt động của van bướm ty nổi trục dài

Cấu tạo van bướm ty nổi trục dài

Van bướm ty nổi trục dài có cấu tạo từ 5 bộ phận khác nhau, các bộ phận được gia công tỉ mỉ có độ hoàn thiện cao giúp các bộ phận có thể kết nối với nhau 1 cách hoàn hảo, các chuyển động của van được trơn tru và ổn định hơn.

  • Thân van: Có hình dạng vành tròn, bao bọc bên ngoài đãi van và gioăng làm kín. Là bộ phận kết nối trực tiếp với hệ thống đường ống, được làm từ nhiều chất liệu khác nhau như gang, inox, thép, nhựa.
  • Trục van: Được thiết kế dài ra với chiều dài từ 1m, 3m, 5m tùy theo nhu cầu sử dụng, trục van là bộ phận điều khiển hoạt động của đĩa van, nối đĩa van với bộ phận điều khiển.
  • Đĩa van: Nằm bên trong thân van, đĩa van được vi như cánh cửa có thể đóng hoặc mở cho lưu chất lưu thông qua van.
  • Gioăng làm kín: Nằm ở giữa đĩa van và thân van, gioăng được làm từ các chất liệu có độ đàn hồi cao như cao su, có nhiệm vụ đảm bảo lưu chất không bị rò rỉ khi van đóng.
  • Bộ phận điêu khiển: Được lắp đặt ở đầu trục van, bộ phận điều khiển thường là tay gạt, tay quay, điều khiển điện, điều khiển khí nén. Đây là bộ phận điều khiển toàn bộ hoạt động của van.

Nguyên lý hoạt động của van bướm ty nổi trục dài

Tuy van bướm ty nổi trục dài có thiết kế đặc biệt, nhưng dòng van này vẫn giữ nguyên phương thức hoạt động chung của các dòng van bướm. Nguyên lý hoạt động đều dựa trên hoạt đông xoay đĩa mở góc 90 độ để mở van và đưa đĩa van về góc 0 độ với thân van để đóng van.

Đánh giá ưu, nhược điểm của van bướm ty nổi trục dài

Ưu điểm

Nhược điểm

  • Van giúp người sử dụng dễ dàng điều khiển khi ở điều khiện khó tiếp cận.
  • Van được sản xuất với đa dạng chất liệu và mẫu mà dễ dạng lựa chọn loại phù hợp với hệ thống.
  • Dãi kích thước của van rộng từ DN50 - DN1200.
  • Thiết kế khác biệt mà không bị ảnh hưởng đến khả năng hoạt động của van.
  • Van giúp người sử dụng dễ điều khiển, sửa chữa, bảo trì và bảo dưỡng.
  • Van có chất lượng tốt, giá thành phải chăng, bảo hành dài hạn.
  • Do phần trục van được kéo dài, khiến van khác cồng kềnh, gây khó khăn cho lắp đặt và vận chuyển van.
  • Nếu van gặp sử cố ở bộ phận đĩa hoặc gioăng làm kín sẽ gây khó khăn cho sửa chữa và thay thế.

Ứng dụng của van bướm ty nổi trục dài

Đối với các hệ thống ngầm thì van bướm ty nổi trục dài là lựa chọn tối ưu, rất được ưu chuộng sử dụng hiện nay. Cụ thể các hệ thống ứng dụng dòng van này được chúng tôi thống kê trong quá trình cung cấp sản phẩm có thể kể đến như:

Ứng dụng 1: Van được sử dụng trong các hệ thống cung cấp nước sạch, nước sinh hoạt ngầm của thành phố, khu đô thị, khu công nghiệp.

Ứng dụng 2: Van được ứng dụng trong các hệ thống xử lý nước thải đô thị, hệ thống đường ống nước thải ngầm của thành phố.

Ứng dụng 3: Sử dụng trong các hệ thống đường ống xăng dầu, các hệ thống đường ống dẫn xăng dầu xuyên lục địa.

Ứng dụng 4: Sử dụng trng các hệ thống sử lý hóa chất, các hệ thống lắp đặt trong các phòng thí nghiệp, phóng xạ.

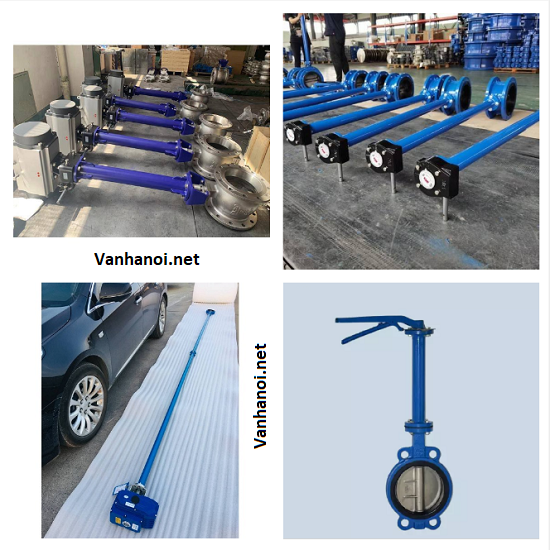

van bướm cổ cao theo dạng điều khiển
Các dòng van bướm cổ cao theo dạng điều khiển.

Phân loại các dòng van bướm ty nổi trục dài phổ biến trên thị trường hiện nay

Phân loại theo chất liệu sản xuất van

  • Van bướm inox ty nổi trục dài
  • Van bướm gang ty nổi trục dài
  • Van bướm thép ty nổi trục dài
  • Van bướm nhựa ty nổi trục dài
  • Van bướm thân gang cánh inox ty nổi trục dài

Phân loại theo dạng hoạt động của van

  • Van bướm ty nổi trục dài tay gạt
  • Van bướm ty nổi trục dài tay quay
  • Van bướm ty nổi trục dài điều khiển điện
  • Van bướm ty nổi trục dài điều khiển khí nén

Phân loại theo dạng lắp đặt van

  • Van bướm 2 mặt bích ty nổi trục dài
  • Van bướm wafer ty nổi trục dài
  • Van bướm Lug ty nổi trục dài

Phân loại theo xuất xứ của van

  • Van bướm ty nổi trục dài Trung Quốc
  • Van bướm ty nổi trục dài Hàn Quốc
  • Van bướm ty nổi trục dài Đài Loan
  • Van bướm ty nổi trục dài Nhật Bản
  • Van bướm ty nổi trục dài EU

Báo giá van bướm ty nổi trục dài

Van bướm ty nổi trục dài là dòng van có nhiều chủng loại, chất liệu, kích thước vì vậy giá thành của dòng van này cũng khác nhau theo từng loại và kích thước. Như đã nói ở trên CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUÂN PHÁP chúng tôi đang là đơn vị cung cấp các dòng van công nghiệp, van bướm ty nổi trục dài hàng đầu thị trường hiện nay.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Tìm hiểu thêm: Hộp số vô lăng tay vặn van bướm .
