Van bi điều khiển khí nén tác động kép

I. Tìm hiểu chung về van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép ( DUABLE ACTING ) là dòng van được sử dụng rất phổ biến trên thị trường hiện nay, dòng van này có khả năng điều khiển tự động bằng khí nén với thiết kế 2 piston giúp chuyển đổi áp lực khí nén thành động năng từ đó điều khiển hoạt động của van bi. Đặc điểm riêng biệt của dòng van này là sử dụng 2 lần tác động khí nén để điều khiển hoạt động, trong đó 1 lần tác động để mở van và 1 lần để đóng van.

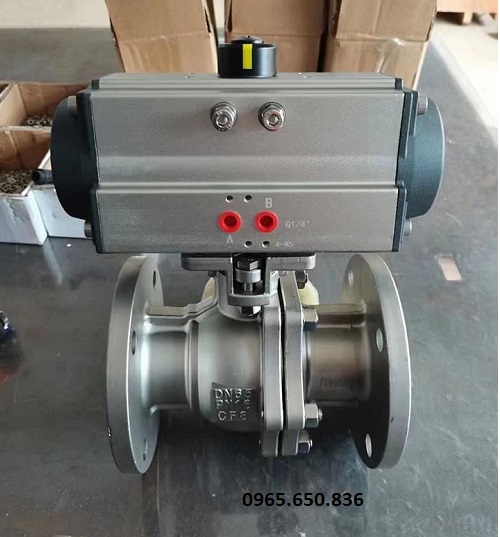

Van bi điều khiển khí nén tác động kép.

Van được sản xuất từ nhiều dạng chất liệu khác nhau, có thể hoạt động tốt trong nhiều dạng môi trường lưu chất khác nhau như nước sạch, nước thải, xăng, dầu, hóa chất, dung dịch dạng lỏng, khí, hơi,....Ngoài ra van cũng được sản xuất với đa dạng kiểu dáng và kích thước thông số khác nhau, nhằm đảm bảo van có thể hoạt động ổn định trong mọi hệ thống với áp suất dòng chảy lớn, nhỏ khác nhau.

II. Hình ảnh thực tế van bi điều khiển khí nén tác động kép

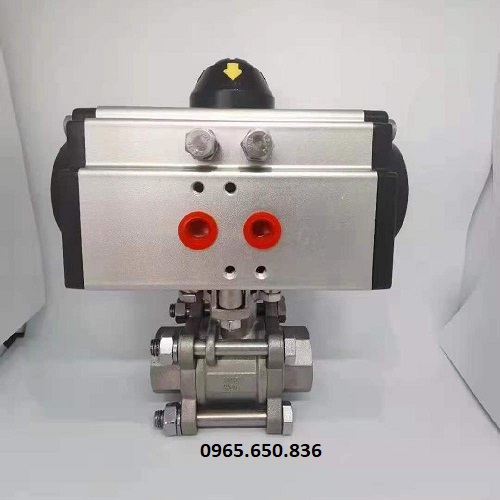

2.1. Hình ảnh van bi inox điều khiển khí nén tác động kép

Van bi inox điều khiển khí nén tác động kép.

2.2. Hình ảnh van bi gang điều khiển khí nén tác động kép

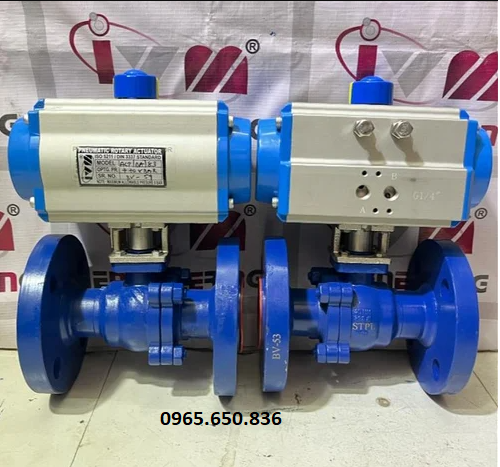

Van bi gang điều khiển khí nén tác động kép.

2.3. Hình ảnh van bi thép điều khiển khí nén tác động kép

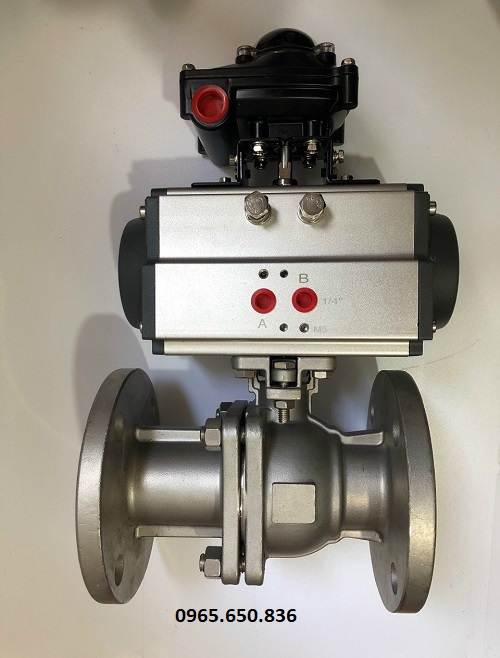

Van bi thép điều khiển khí nén tác động kép.

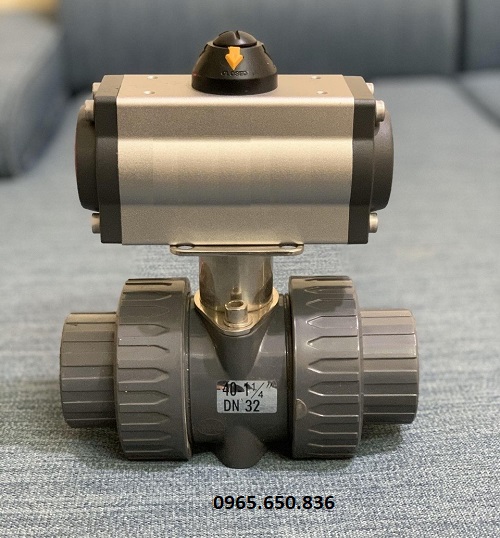

2.4. Hình ảnh van bi nhựa điều khiển khí nén tác động kép

Van bi nhựa điều khiển khí nén tác động kép.

2.5. Hình ảnh van bi vi sinh điều khiển khí nén tác động kép

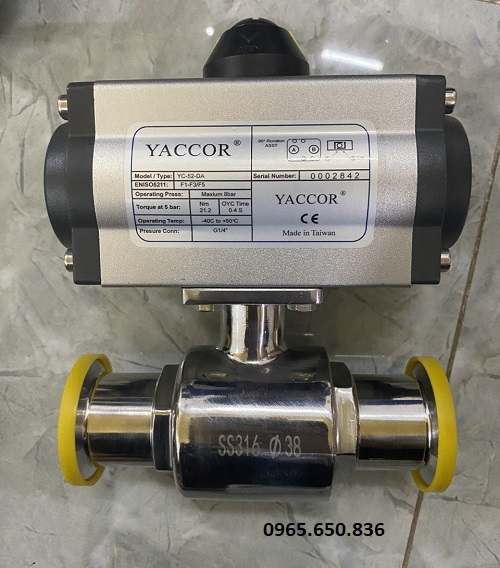

Van bi vi sinh khí nén tác động kép.

Trên là hình ảnh các dòng van bi điều khiển khí nén tác động kép được chụp tại tổng kho van công nghiệp hàng đầu miền bắc hiện nay Thuận Phát Valve. Các dòng van này được chúng tôi nhập khẩu chính hãng từ các thương hiệu nổi tiếng hàng đầu thị trường hiện nay, với chất lượng cao, khả năng hoạt động ổn định, có tuổi thọ sử dụng lâu dài và đặc biệt các dòng van đều được cung cấp đầy đủ giấy tờ , bảo hành từ 12 đến 18 tháng.

III. Các thông số chi tiết của van bi điều khiển khí nén tác động kép

3.1. Thông số kỹ thuật

• Vật Liệu Thân Van : Inox 304, 316, gang, thép, nhựa.
• Kích Thước Van : DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100,…DN500.
• Bộ Điều Khiển Khí Nén : Hợp Kim Nhôm Cao Cấp.
• Kiểu Tác Động : Tác Động Kép (Double Acting Vavle).
• Kiểu Vận Hành: ON/OFF.
• Kiểu Lắp Đặt: Lắp Bích, Lắp Ren.
• DạngVan: 2 Ngã, 3 Ngã.
• Thiết Kế Thân Van: 2 Mảnh – 3 Mảnh.
• Nhiệt Độ Cho Phép : -10 ~ 220 Độ C.
• Áp Suất Làm Việc : PN10, PN16, PN25, PN40.
• Áp Suất Khí Nén : Từ 0~8 Bar.
• Xuất Xứ : Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Châu Âu.
• Bảo Hành : 12 Tháng, 1 đổi 1 trong vòng 1 năm.
• Đầy Đủ Giấy Tờ, CO – CQ, Catalog, VAT,…
• Tình Trạng : Hàng Có Sẵn Với Số Lượng Lớn.
• Miễn Phí Giao Hàng Trên Toàn Quốc.

3.2. Cấu tạo cơ bản của van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép là dòng van có cấu tạo cơ bản nhất của dòng van bi điều khiển khí nén, bởi các dòng van bi điều khiển khí nén khác đều từ dòng van này được trang bị thêm các thiết bị hỗ trợ hoạt động khác như lò xo đàn hồi ( đối với dòng tác động đợn ) và bộ định vị điều tiết khí nén ( đối với dòng van tuyến tính ). Chi tiết cấu tạo của van bi điều khiển khí nén tác động kép gồm các bộ phận sau:

Phần van bi cơ

Van bi cơ của van bi điều khiển khí nén tác động kép là các dòng van bi điều khiển cơ học thông thường được loại bỏ bộ phận điều khiển tay gạt mà thay thế bằng bộ điều khiển khí nén. Dòng van này được cấu tạo từ 4 bộ phận chính là thân van, đĩa van, trục van và gioăng làm kín.

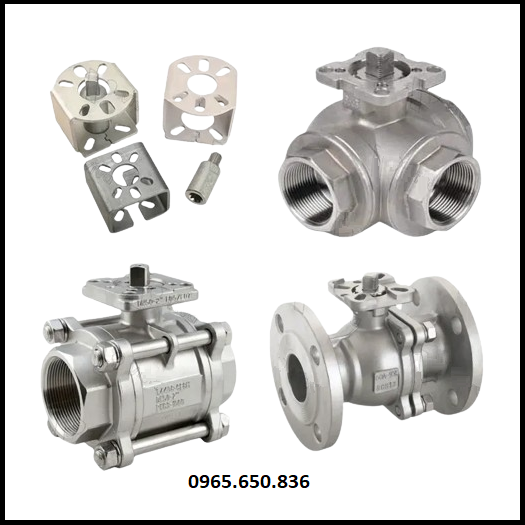

Các dạng thân van bi cơ.

Ngoài ra van bi cũng có nhiều dạng thiết kế thân khác nhau, mỗi dạng thiết kế thân của van sẽ phù hợp đáp ứng những nhu cầu sử dụng khác nhau của hệ thống. Điểm qua 1 số dạng thiết kế thân của van bi như sau:

• Van bi 2 ngã điều khiển khí nén tác động kép
• Van bi 3 ngã điều khiển khí nén tác động kép
• Van bi 2 mảnh điều khiển khí nén tác động kép
• Van bi 3 mảnh điều khiển khí nén tác động kép
• Van bi nối ren điều khiển khí nén tác động kép
• Van bi mặt bích điều khiển khí nén tác động kép
• Van bi nối hàn điều khiển khí nén tác động kép

Phần bộ điều khiển khí nén

Bộ điều khiển khí nén là thiết bị sử dụng piston để chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động để điều khiển hoạt động của đĩa van bi cơ. Thiết bị này được sản xuất với đa dạng kích thước khác nhau và có thể kết nối với các thiết bị hỗ trợ hoạt động như van điện từ khí nén, bộ lọc khí nén, tiêu âm,...giúp tăng khả năng hoạt động, tăng tuổi thọ sử dụng cho van.

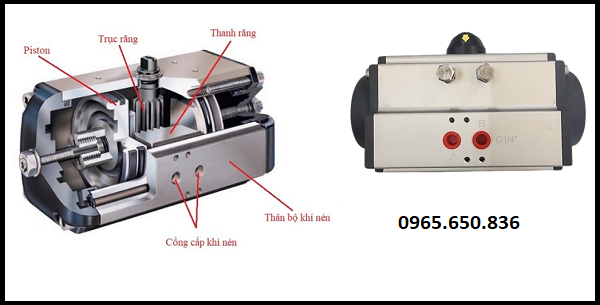

Cấu tạo bộ truyền động khí nén.

Cấu tạo của bộ điều khiển khí nén gồm các chi tiết sau:

• Vỏ ngoài bộ điều khiển
• Trục bánh răng
• Piston
• Bánh răng piston
• Vít chỉnh hành chình
• Núm hiển thị
• Điểm kết nối khí nén

3.3. Nguyên lý hoạt động

Để van có thể hoạt động, hệ thống cần cung cấp khí nén cho van, yêu cầu hệ thống có máy nén khí hoặc hệ thống khí nén. Dòng van này có tên gọi là van bi khí nén tác động kép bởi chúng cần được tác động 2 lần để điều khiển hoạt động, cụ thể 1 lần để mở van và 1 lần để đóng van.

- Quy trình mở: Khi cung cấp khí nén vào cổng A trên bộ điều khiển, khí nén sẽ được chuyền vào khoang trong của piston. Từ đó đẩy piston di chuyển, các bánh răng của piston và trục bánh trăng được kết nối trực tiếp với trục van sẽ di chuyển theo,  từ đó khiến đĩa van mở. Đĩa van sẽ di chuyển theo góc độ đã được cài đặt sẵn từ góc 0 độ đến 90 độ.

- Quý trình đóng: Khi cung cấp khí nén vào cổng B trên bộ điều khiển, khí nén sẽ được chuyền vào khoang ngoài của piston. Lúc này các chuyển động của bánh răng, trục bánh răng, trục van và bi van sẽ ngược lại với quá trình mở. Tức bi van sẽ di chuyển từ góc 90 độ về góc 0 độ để đóng van hoàn toàn.

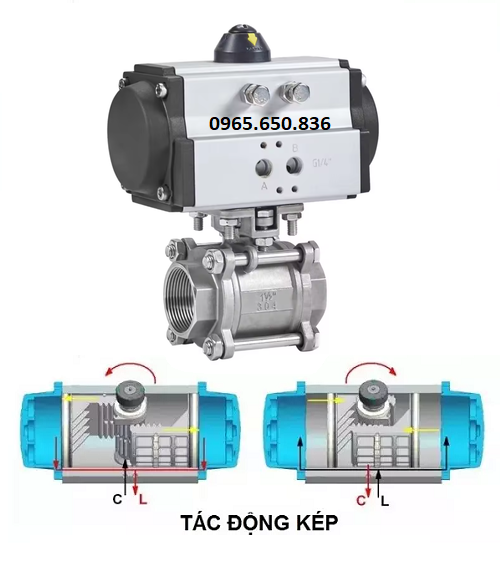

Nguyên lý hoạt động van bi điều khiển khí nén tác động kép.

IV. Ứng dụng thực tế của van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép là dòng van được ứng dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Dòng van này với khả năng điều khiển dòng chảy linh hoạt, đem đến tiện lợi khi trong quá trình vận hành hệ thống, đặc biệt van giúp hệ thống hoạt động ổn định, an toàn, hiệu quả, giảm thiểu nhân công và tiết kiệm chi phí vận hành cho hệ thống.

Một số hệ thống chuyên sử dụng dòng van này để điều khiển dòng chảy, có thể kể đến như:

• Hệ thống nước trong các tòa nhà cao tầng, tòa nhà chung cư, văn phòng, TTTM,...
• Hệ thống sản xuất công nghiệp, nhà máy chế biên lương thực, đồ uống.
• Hệ thống lọc hóa dầu, khai thác chất đôt, dầu mỏ, khí đốt.
• Hệ thống HVAC điều hòa nhiệt độ, hệ thống điều hòa trung tâm chiller.
• Hệ thống xử lý hóa chất, hệ thống sản xuất nước hoa, mỹ phẩm, sơn nước,...

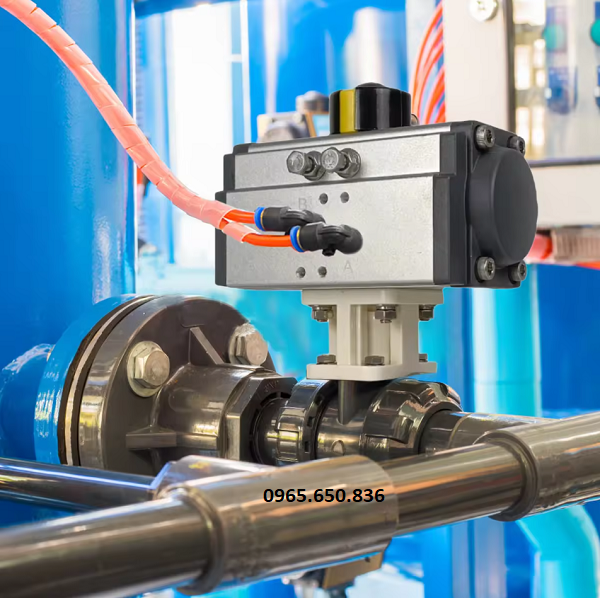

Ứng dụng van bi điều khiển khí nén tác động kép.

V. Thuận Phát Valve đơn vị hàng đầu cung cấp van bi điều khiển khí nén tác động kép

Van bi điều khiển khí nén tác động kép là dòng sản phẩm chủ đạo của Thuận Phát Valve chúng tôi trong nhiều năm qua, dòng van này được chúng tôi cung cấp trong rất nhiều các dự án lớn nhỏ trong, ngoài nước và luôn nhận được sự tin tưởng sử dụng của hệ thống. Với tiêu chí luôn hướng đến trãi nghiệm tốt nhất cho người sử dụng, Thuận Phát Valve chúng tôi nói không với hàng kém chất lượng, hàng nhái, hàng chế tác đã qua sử dụng.

Quý khách hàng khi đến với chúng tôi có thể hoàn toàn yên tâm về chất lượng, nguồn gốc của sản phẩm. Bởi các dòng sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu thế giới, mà không thôi qua bên trung gian thứ 3 nào. Điều này giúp chúng tôi luôn kiểm soát được chất lượng của sản phẩm và đảm bảo giá thành của sản phẩm luôn ở múc thấp nhất cho người tiêu dùng.

Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ với chúng tôi để nhận được tư vấn và báo giá chi tiết nhất của sản phẩm. Chân thành cảm ơn quý khách hàng đã quan tâm, tin tưởng và theo dõi bài viết của chúng tôi, rất hân hạnh được đồng hành cùng quý vị trong thời gian gần nhất.
