Van bi khí nén lắp bích

I. Giới thiệu - Van bi khí nén lắp bích là gì?

Van bi khí nén lắp bích hay còn gọi là van bi mặt bích điều khiển khí nén là dòng van bi được thiết kế mặt bích mang các tiêu chuẩn JIS, DIN, BS, ANSI để kết nối với đường ống hệ thống, dòng van này được kết hợp với bộ điều khiển khí nén để điều khiển hoạt động của van. Điều này giúp van có khả năng kết nối ổn định hơn, khả năng điều khiển van tự động từ xa bằng khí nén giúp việc điểu khiển hoạt động của hệ thống, làm giảm nhân công và chi phí vận hành hệ thống.

Hiện nay dòng van này được ứng dụng rất phổ biến trong các hệ thống đường ống hiện nay, bởi chúng được làm từ rất nhiều các chất liệu phổ biến hiện nay như inox, gang, thép,... Ngoài ra van cũng được thiết kế với đa dạng kiểu dáng, mẫu mã và kích thước khác nhau có thếp lắp đặt trên mọi đường ống hệ thống hiện nay.

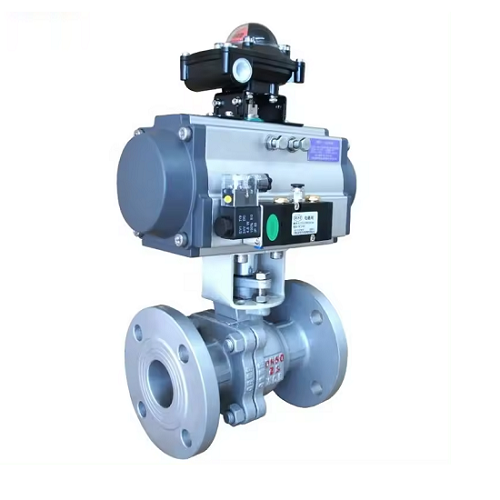

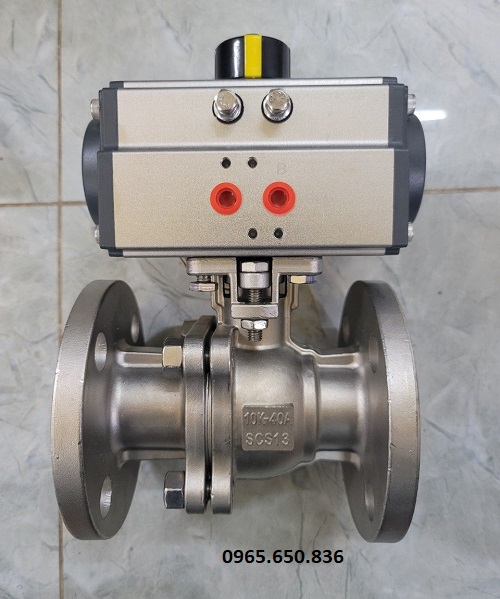

Van bi inox mặt bích điều khiển khí nén.

Hiện nay các dòng van bi mặt bích điều khiển khí nén đang được Thuận Phát Valve chúng tôi phân phối trên toàn quốc với giá cả ưu đãi nhất thị trường. Các dòng van này được chúng tôi nhập khẩu chính hãng từ các thương hiệu hàng đầu với đầy đủ các giất tờ và được bảo hành lên đến 12 tháng.

1.1. Lý do nên sử dụng van bi khí nén lắp bích

Van bi khí nén lắp bích hay còn được gọi là van bi điều khiển khí nén mặt bích, đây là một trong những dòng van được sử dụng rất phổ biến trong các hệ thống đường ống công nghiệp hiện nay. Vậy lý do nào khiển dòng van này trở thành lựa chọn tối ưu đối với các hệ thống đường ống, dưới đây là 1 số đặc điểm vượt trội của dòng van này:

• Van được thiết kế mặt bích mang các tiêu chuẩn JIS, DIN, BS, ANSI đây đều là tiêu chuẩn kết nối thông dụng nhất trên thị trường hiện nay.
• Thiết kế kết nối mặt bích giúp van được kết nối với đường ống chắc chắn và thuận tiện hơn so với các dạng kết nối khác như nối ren, nối hàn,...
• Đĩa van của dòng van này được thiết kế theo dạng hình cầu, thiết kế này giúp giảm thiểu tối đa tác động đến dòng chảy của van, không làm ảnh hưởng đến tốc độ và lưu lượng của dòng chảy.
• Van có khả năng điều khiển tự động bằng khí nén hiện đại, không cần tác động trực tiếp lên van để điều khiển như các dòng van điều khiển bằng cơ tay.

1.2. Thông số kỹ thuật

• Kích thước: DN50 đến DN600.
• Chất liệu van cơ: Inox, gang, thép.
• Dạng van: Van 2 ngã, van 3 ngã.
• Thiết kế thân van: Thân 2 mảnh, thân 3 mảnh.
• Phương thức điều khiển: Điều khiển khí nén.
• Nguyên lý hoạt động: ON/OFF - Tuyến tính.
• Dạng vận hành: Tác động đơm, tác động kép.
• Kiểu lắp đặt: Kết nối mặt bích.
• Tiêu chuẩn mặt bích: JIS, ANSI, BS, DIN.
• Áp lực khí nén sử dụng: 3bar - 8bar.
• Áp suất làm việc: PN10, PN16, PN25, PN40, PN60.
• Nhiệt độ làm việc: Từ - 20 độ C đến 250 độ C.
• Môi trường làm việc: Dung dịch chất lỏng, khí, hơi, nước sạch, nước thải, hóa chất, xăng, dầu,...
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu,...
• Đơn vị cung cấp: Thuận Phát Valve.
• Bảo hành: 12 tháng - 1 đổi 1 trong vòng 1 năm.

II. Catalog và hình ảnh thực tế van bi khí nén lắp bích

2.1. Hình ảnh Catalog van bi khí nén lắp bích

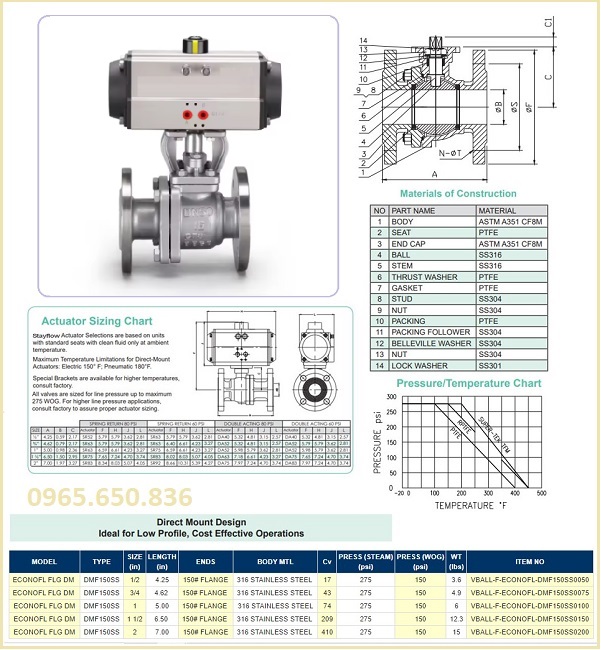

Catalog van bi điều khiển khí nén mặt bích.

2.2. Hình ảnh thực tế van bi khí nén lắp bích

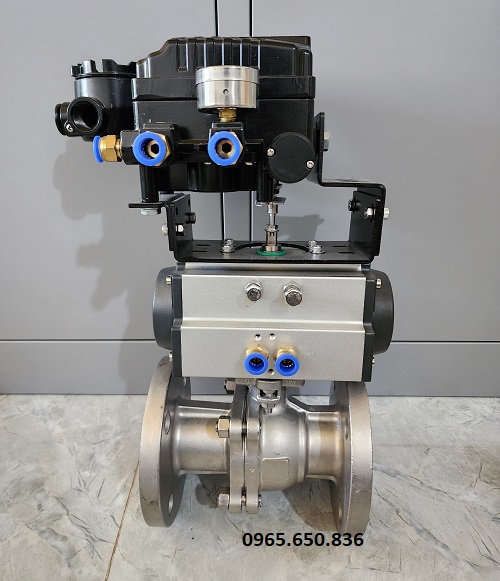

Van bi khí nén mặt bích tuyến tính.

III. Cấu tạo và nguyên lý hoạt động van bi khí nén lắp bích

3.1. Câu tạo

Cấu tạo của van bi khí nén lắp bích gồm các chi tiết bộ phận sau:

Thân van: Là bộ phận chính kết nối các chi tiết khác của van lại với nhau, thân van được làm từ các chất liệu inox, gang, thép với thiết kế mặt bích mang các tiêu chuẩn JIS, DIN, BS, ANSI để kết nối với đường ống hệ thống.

Trục van: Được đúc nguyên khối dạng hình trục từ các chất liệu có độ cứng cao như inox, thép. Bộ phận này với 2 đầu được kết nối với bộ điều khiển khí nén và bi van, có trức năng chuyền động để điều khiển hoạt động đóng và mở của bi van.

Bi van: Có dạng hình cầu được đục lỗ xuyên tâm để lưu chất có thể di chuyển qua van, bộ phận này có thể được xem như cánh cửa có thể đóng và mở cho lưu chất di chuyển qua van thông qua chuyển động của trục van.

Gioăng làm kín: Đây là bộ phận giúp đảm bảo được độ kín cho van trong quá trình hoạt động, bộ phận này được làm từ các chất liệu có độ đàn hồi cao như PTFE, EPDM bảo bọc bên ngoài bi van.

Bộ điều khiển khí nén: Đây là thiết bị được kết nối với van để điều khiển hoạt động đóng mở của van, thiết bị này có khả năng chuyển đổi áp lực khí nén thành chuyển động xoay từ đó tác động lên trục van để điều khiển hoạt động của bi van. Bộ điều khiển khí nén gồm nhiều chi tiết bộ phận khác nhau, các chi tiết bộ phận của thiết bị này gồm:

• Vỏ ngoài
• Trục bánh răng
• Piston
• Piston bánh răng
• Vít điều chỉnh
• Núm hiển thị
• Lò xo đàn hồi ( Tác động đơn )

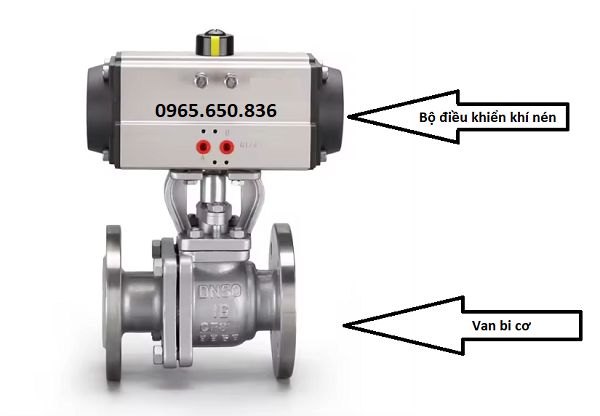

Cấu tạo van bi khí nén lắp bích.

3.2. Nguyên lý hoạt động

Van bi khí nén lắp bích có 2 dạng hoạt động chính là tác động kép và tác động đơn, nguyên lý hoạt động của từng dạng như sau:

Tác động kép: Ở đây chúng ta có thể hiểu tác động kép là tác động 2 lần để điều khiển hoạt động của van. Cụ thể khi cung cấp khí nén vào công A, bi van sẽ di chuyển từ góc 0 độ đến 90 độ ( tức van mở hoàn toàn). Muốn đóng van người sử dụng cần cung cấp khí nén vào cổng B lúc này bi van sẽ di chuyển theo chiều ngược lại với quá trình mở là từ góc 90 độ về lại góc 0 độ ( Tức van đóng hoàn toàn ).

Tác động đơn: Van tác động đơn là dòng van chỉ cần tác động 1 lần để điều khiển hoạt động của van, cụ thể chỉ cần cung cấp khí nén vào cổng A lúc này áp lực khí nén sẽ lớn hơn áp lực của các lò xo đàn hồi sẽ khiến bi van mở. Muốn đóng van chỉ cần ngừng cung cấp khí nén vào bộ điều khiển, áp lực từ các lò xo sẽ đầy piston về vị trí ban đầu khiến đĩa van di chuyển về tư thế đóng.

IV. Phân loại các dòng van bi khí nén lắp bích mà chúng tôi đang cung cấp

4.1. Van bi khí nén lắp bích theo chất liệu van cơ

• Van bi inox khí nén lắp bích
• Van bi gang khí nén lắp bích
• Van bi thép khí nén lắp bích

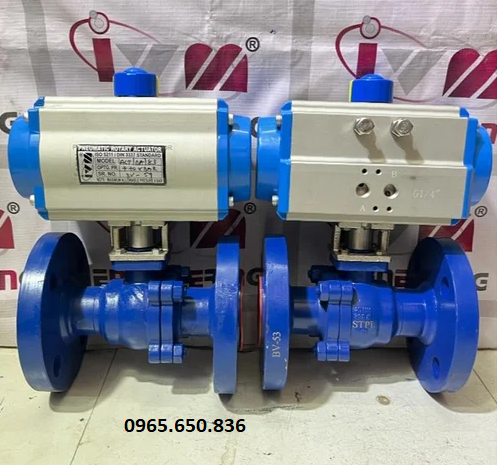

Van bi gang điều khiển khí nén mặt bích.

4.2. Van bi khí nén lắp bích theo dạng điều khiển

• Van bi khí nén lắp bích tác động kép
• Van bi khí nén lắp bích tác động đơn
• Van bi khí nén lắp bích ON/OFF
• Van bi khí nén lắp bích tuyến tính

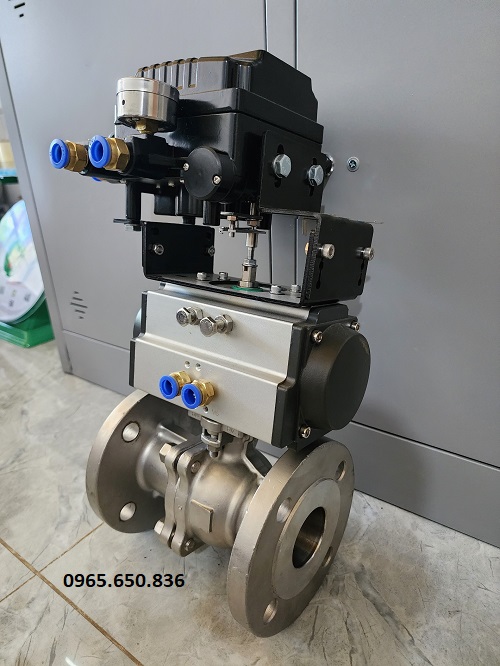

Van bi inox điều khiển khí nén tuyến tính.

4.3. Van bi khí nén lắp bích theo thiết kế thân

• Van bi 2 ngã khí nén lắp bích
• Van bi 3 ngã khí nén lắp bích
• Van bi 2 mảnh khí nén lắp bích
• Van bi 3 mảnh khí nén lắp bích

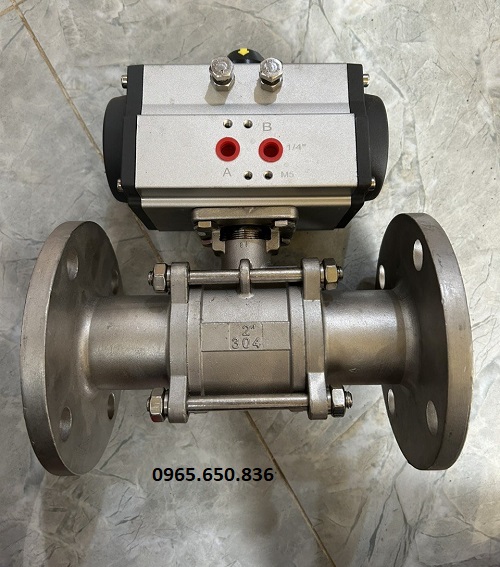

Van bi 3 mảnh điều khiển khí nén mặt bích.

4.4. Van bi khí nén lắp bích theo xuất xứ

• Van bi khí nén lắp bích Hàn Quốc
• Van bi khí nén lắp bích Trung Quốc
• Van bi khí nén lắp bích Đài Loan
• Van bi khí nén lắp bích Nhật Bản
• Van bi khí nén lắp bích Italia
• Van bi khí nén lắp bích Thổ Nhĩ Kỳ

V. Đánh giá ưu điểm và nhược điểm của van bi khí nén lắp bích

VI. Ứng dụng cụ thể của van bi khí nén lắp bích

Hiện nay đối với các hệ thống đường ống công nghiệp, các dòng van bi khí nén lắp bích đang là lựa chọn tối ưu, rất được tin tưởng sử dụng. Bởi các lý do và ưu điểm vượt trội của dòng van này mà chúng tôi đã kể ở trên, dưới đây là 1 số ứng dụng tiêu biểu của dòng van này, mời quý vị cùng tham khảo.

Ứng dụng 1: Sử dụng trong các hệ thống đường ống, tòa nhà cao tầng, tòa chung cư, văn phòng, TTTM,..

Ứng dụng 2: Sử dụng trong các hệ thống đường ống xử lý hóa chất, sản xuất thuốc men, thực phẩm chức năng,....

Ứng dụng 3: Sử dụng trong các hệ thống chế biến công nghiệp, thực phẩm, đồ uống, bia, rượu,...

Ứng dụng 4: Sử dụng trong các hệ thống lọc hóa dầu, các hệ thống đường ống dẫn xăng, dầu,...

Ứng dụng 5: Sử dụng trong các hệ thống phòng chảy chữa cháy.

Ứng dụng 6: Sử dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.

Ứng dụng 7: Sử dụng trong các hệ thống xử lý nước, hệ thống đường ống dẫn xử lý nước thải.

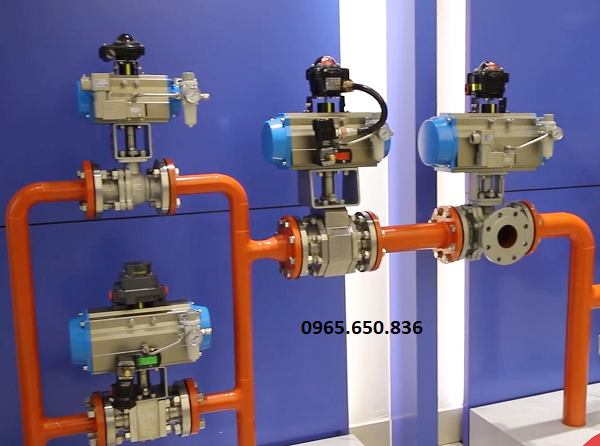

Ứng dụng van bi mặt bích điều khiển khí nén.

VII. Thuận Phát Valve đơn vị cung cấp van công nghiệp hàng đầu thị trường hiện nay

CÔNG TY TNHH VẬT TƯ CÔNG NGHIỆP THUẬN PHÁT  chúng tôi là đơn vị hàng đầu trong lĩnh vực xuất nhập khẩu các dòng van công nghiệp trên thị trường hiện nay. Các dòng sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu hàng đầu trong ngành với giá cả tốt nhất thị trường.

Đến với chúng tôi quý khách hàng không chỉ được trãi nghiệm những sản phẩm chất lượng với giá cả ưu đãi, mà còn nhận được rất nhiều các trương trình dịch vụ khác mà chỉ có ở Thuận Phát Valve chúng tôi. Quý khách hàng quan tâm đến sản phẩm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn và báo giá chính xác nhất cho sản phẩm ở thời điểm hiện tại.

Chân thành cảm ơn quý khách hàng quan tâm, tin tưởng và sử dụng các sản phẩm và dịch vụ của chúng tôi !

Hotline liên hệ: 0965.650.836.

Địa chỉ VP giao dịch: 205B đường bờ sông - Cự Khê - Thanh Oai - Hà Nội.

Tìm hiểu thêm: Van bi mặt bích điều khiển khí nén.
