Van giảm áp nối ren

I. Tìm hiểu chung – Van giảm áp nối ren là gì?

Van giảm áp nối ren là các dòng van giảm áp có kích thước nhỏ từ DN15 – DN100 sử dụng dạng kết nối ren để lắp đặt van vào đường ống hệ thống. Dòng van này có chức năng điều chỉnh áp suất dòng chảy trong đường ống hệ thống, giúp giảm áp suất dòng chảy, ổn định dòng chảy trong các hệ thống đường ống nước, khí, các hệ thống đường ống hơi nóng có áp suất dòng chảy lớn hơn áp suất định mức hệ thống yêu cầu.

Van điều áp kết nối ren có thể sử dụng trong nhiều môi trường hệ thống và lưu chất khác nhau, nhờ được sản suất từ nhiều chất liệu khác nhau như inox, gang, thép, nhựa, đồng đáp ứng mọi nhu cầu sử dụng của các hệ thống đường ống hệ nay. Các dòng van ổn áp kết nối ren được nhập khẩu từ nhiều quốc gia khác nhau trên thế giới với giá thành khác nhau, chất lượng hoạt động tốt, giúp hệ thống vận hành ổn định, giảm thiểu các sự cố đường ống hệ thống, tăng hiệu quả sản xuất của hệ thống.

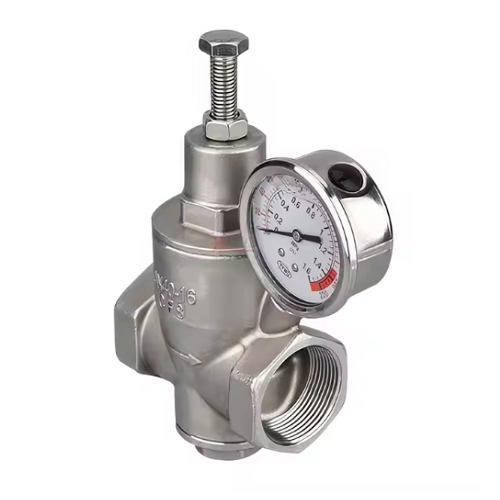

Van giảm áp kết nối ren.

Hiện nay Thuận Phát Valve chúng tôi đang cung cấp tất cả các dòng van giảm áp nối ren như:

• Van giảm áp nối ren đồng
• Van giảm áp nối ren inox
• Van giảm áp nối ren thép
• Van giảm áp nối ren nhựa
• Van giảm áp nối ren Miha
• Van giảm áp nối ren Trung Quốc
• Van giảm áp nối ren Hàn Quốc
• Van giảm áp nối ren Đài Loan
• Van giảm áp nối ren Nhật Bản
• Van giảm áp nối ren Italia

Các dòng van này đều được chúng tôi nhập khẩu trực tiếp từ các thương hiệu van công nghiệp hàng đầu thế giới hiện nay, với đầy đủ kích thước, chất liệu, kiểu dáng,…được chúng tôi cung cấp cùng các giấy tờ đã qua kiểm định như CO – CQ, Catalog, VAT, Bill of lading,…bảo hành lên đến 12 tháng, hỗ trợ vận chuyển và tư vấn lắp đặt miễn phí trên toàn quốc.

1.1. Thông số kỹ thuật van giảm áp nối ren

• Tên sản phẩm: Van giảm áp nối ren.
• Chất liệu sản xuất: Inox, đồng, thép nhựa.
• Kích thước van: DN15, DN20, DN25, DN32, DN40 ~ DN50 (1/2”, 3/4”, 1¼”, 1½”, 2").
• Dạng van: Van giảm áp tác động gián tiếp.
• Dạng kết nối: Kết nối ren trong.
• Áp suất đầu vào: 10bar, 16bar, 25bar.
• Áp suất đầu ra: 3bar,…10bar.
• Nhiệt độ làm việc: Từ 0 độ C đến 220 độ C.
• Môi trường làm việc: Nước, khí, hơi nóng, dung dịch chất lỏng, hóa chất, xăng, dầu,…
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Việt Nam, Malaysia, Châu Âu,…
• Bảo hành: 12 tháng, 1 đổi 1 trong vòng 1 năm.
• Đơn vị phân phối: Thuận Phát Valve.
• Tình trạng hàng: Hàng mới với đầy đủ mẫu mã, số lượng lơn.

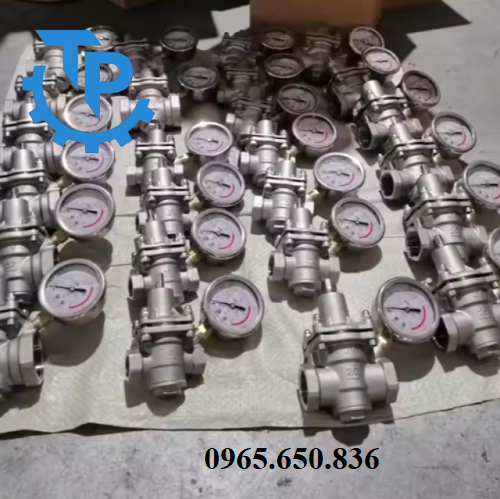

1.2. Hình ảnh thực tế của van giảm áp nối ren

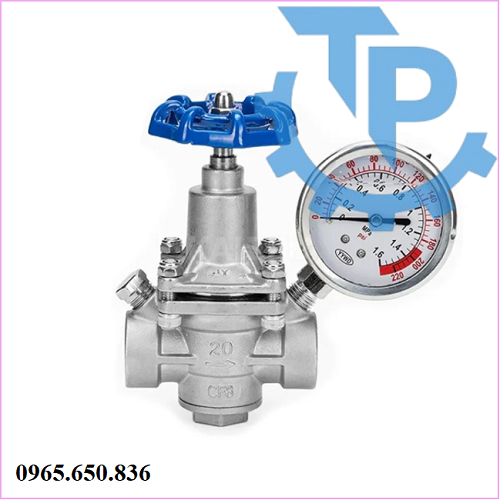

Van điều áp nối ren.

II. Lý do nên sử dụng sử dụng van giảm áp nối ren trong đường ống hệ thống

Van giảm áp là dòng van có đa dạng kiểu dáng và kích thước khác nhau, mỗi dòng van đều có những đặc điểm riêng biệt phù hợp sử dụng trong các hệ thống đường ống khác nhau. Đối với các hệ thống đường ống kích thước nhỏ, có áp suất dòng chảy không quá cao, thì sử dụng các dòng van giảm áp nối ren là lựa chọn tối ưu cho các hệ thống đường ống này.

Bời dòng các hệ thống này có kích thước đường ống nhỏ, áp suất dòng chảy không quá PN25, có yêu cầu áp suất đường ống sau van không quá cao nên rất phù hợp với các dòng van có kích thước nhỏ. Ngoài ra thiết kế nối ren giúp hệ thống dễ dàng lắp đặt và tháo rỡ, đặc biệt hơn nữa các dòng van giảm áp nối ren có giá thành rẻ hơn nhiều so với các dòng van giảm áp kết nối mặt bích.

III. Các dòng van giảm áp nối ren được sử dụng phổ biến ren trên thị trường

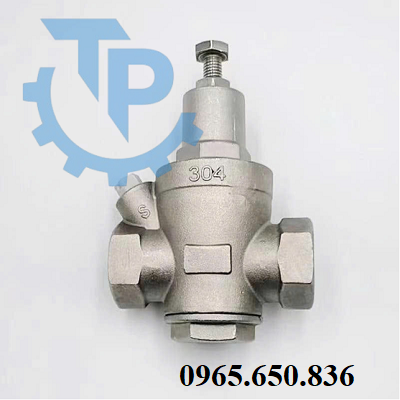

3.1. Van giảm áp nối ren dùng cho nước

THÔNG SỐ KỸ THUẬT Kích thước: DN15 ~ DN50. Chất liệu: Gang, thép, inox,… Kiểu kết nối : Kết nối ren. Áp lực hoạt động:  PN16 – PN25. Nhiệt độ:  Tối đa 200 độ C. Môi trường sử dụng: Nước dân dụng, nước sạch, nước thải, xăng, dầu,…. Xuất xứ: Đài loan, Hàn Quốc, Trung Quốc, Châu Âu Bảo hành : 12 Tháng, 1 đổi 1 ( 1 năm ).

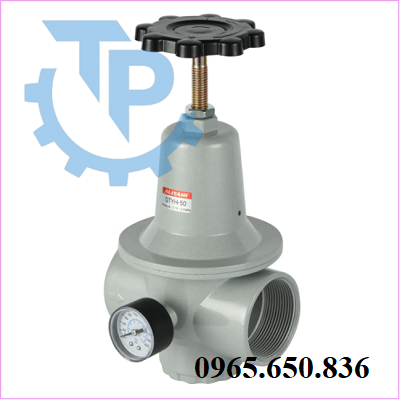

3.2. Van giảm áp nối ren dùng cho khí nén

THÔNG SỐ KỸ THUẬT Kích cỡ: DN15 (1/2") ~ DN50 (2"). Chất liệu chế tạo: inox, thép, gang, nhựa,… Dạng kết nối: lắp ren. Áp suất làm việc: 10kg/cm2, 16kg/cm2. Nhiệt độ hoạt động: Max 120 độ C Môi trường hoạt động: khi nén, khí tự nhiên,… Xuất xứ: Đài loan, Châu âu, Hàn Quốc, Việt Nam,… Chế độ bảo hành: 12 Tháng.

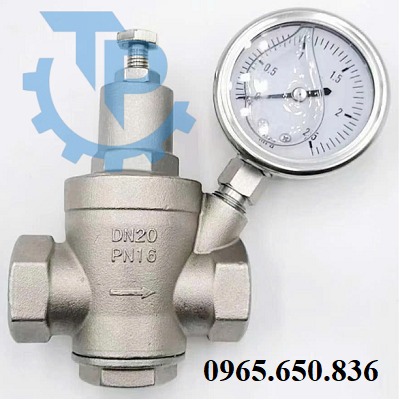

3.3. Van giảm áp nối ren dùng cho hơi nóng

THÔNG SỐ KỸ THUẬT Kích cỡ van: Từ 1/2" đến 2". Dạng lắp đặt: Kiểu ren. Áp suất làm việc : 10kg/cm2, 16kg/cm2, 25kg/cm2 Nhiệt độ: Tối đa 220 độ C. Lưu chất: Hơi nước, hơi nóng,… Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Châu âu… Bảo Hành 12 Tháng .

IV. Cấu tạo và nguyên lý hoạt động của van giảm áp nối ren

4.1. Cấu tạo cơ bản của van giảm áp nối ren

Cấu tạo của van giảm áp nối ren gồm 6 bộ phận chính, chi tiết từng bộ phận như sau:

Thân van: Được thiết kế với 2 phần là thân trên và thân dưới kết hợp với nắp van tạo thành tổng hệ bên ngoài của van giảm áp. Thân van giống như bộ giáp của van, bao bọc bên ngoài các chi tiết bộ phận khác, được thiết kế ren ở 2 đầu để kết nối với đường ống hệ thống.

Đĩa van: Được thiết kế theo dạng hình đĩa, tiếp xúc trực tiếp với lưu chất trong đường ống hệ thống, Đĩa van có thể di chuyển lên xuống để điều chỉnh lưu lượng và áp suất dòng chảy đi qua van.

Lò xo đàn hồi:  Là bộ phận giúp giảm chấn cho đĩa van, nằm giữa đĩa van và vít điều chỉnh có chức năng giảm áp lực của dòng chảy tác động lên đĩa van và định vị vị trí của đĩa van.

Vít điều chỉnh:  Được đặt ở bên trong nắp văn, có chức năng điều chỉnh vị trí của đĩa van, tức điều chỉnh áp suất đầu ra của van. Người sử dụng có thể dùng tua vít hoặc lục lăng để soay vít điều chỉnh.

Đồng hồ đo áp suất: Thường được lắp đặt ở 2 đầu của thân van, có chức năng đo áp suất đầu vào và đầu ra của van.

Màng van: Đây là bộ phận ngăn chặn giữa 2 thân của van, giúp lưu chất không tràn lên thân trên của van.

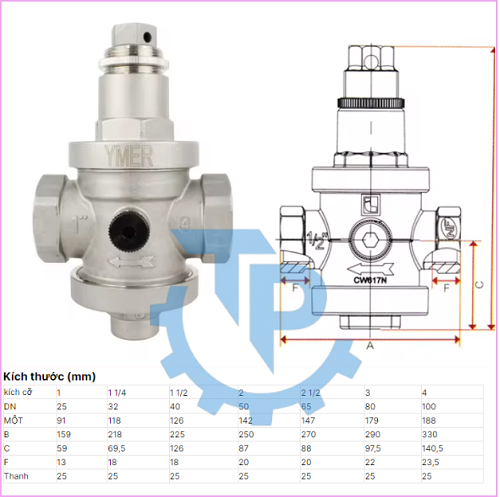

Cấu tạo van giảm áp nối ren inox.

4.2. Nguyên lý hoạt động

Trước khi vận hành hệ thống, người sử dụng cần điều chỉnh áp suất định mức đầu ra đúng theo nhu cầu sử dụng của hệ thống. Lúc này khi vận hành hệ thống, áp suất đường ống sẽ cao hơn áp suất đầu ra, dòng chảy sẽ tác động trực tiếp lên đĩa van đi qua khoảng cách của đĩa van và ghế van. Lưu lượng dòng chảy đi qua van sẽ tỷ lệ thuận với áp suất dòng chảy, tức lưu lượng càng ít áp suất sẽ càng thấp.

Khi dòng chảy tác động lên đĩa van, áp lực của dòng chảy sẽ khiến lò xo co lại và tạo ra khoảng cách phù hợp với áp lức đầu ra của van để lưu chất có thể di chuyển qua van.

V. Đánh giá ưu điểm và nhược điểm của van giảm áp nối ren

5.1. Đánh giá ưu điểm

Van giảm áp nối ren có nhiều ưu điểm vượt trội, có thể kể đến như:

Ưu điểm 1: Van giúp hệ thống điều chỉnh áp suất đầu ra luôn ổn định, tránh các hiện tượng tăng áp đột ngột dẫn đến quá tải áp suất trong đường ống.

Ưu điểm 2: Van có thể tự động vận hành hoạt động nhờ vào áp suất dòng chảy lưu chất mà không cần tác động từ con người sử dụng để vận hành van.

Ưu điểm 3: Van có thiết kế nhỏ gọn, dãi kích thước từ DN15 – DN100 phù hợp lắp đặt với các hệ thống đường ống nhỏ, giá thành thấp giảm chi phí cho hệ thống.

Ưu điểm 4: Van được sản xuất từ nhiều chất liệu khác nhau, có thể hoạt động tốt trong nhiều môi trường lưu chất và hệ thống khác nhau.

Ưu điểm 5: Van thiết kế dạng kết nối ren để kết nối với đường ống, kiểu kết nối này dễ dàng lắp đặt và tháo rỡ trong quá trình bảo trì va bảo dưỡng van.

Ưu điểm 6: Van có độ bền cao, tuổi thọ sự dụng dài, khả năng hoạt động ổn định và ít gặp sự cố trong quá trình vận hành hệ thống

5.2. Đánh giá nhược điểm

Tuy dòng van này có nhiều ưu điểm vượt trội kể trên, nhưng van vẫn tồn tại 1 số hạn chế như:

Hạn chế 1: Van có hạn chế về kích thước, kích thước tối đa của dòng van này chỉ đến DN100 không thể lắp đặt sử dụng trong các hệ thống đường ống có kích thước lớn hơn.

Hạn chế 2: Dạng kết nối ren có độ chắc chắn không cao như kết nối mặt bích và kết nối hàn, không phù hợp sử dụng trong các hệ thống đường ống có áp suất dòng chảy lớn hơn PN25.

Hạn chế 3: Van không phù hợp sử dụng trong các hệ thống đường ống lưu chất dạng sệt, dạng hạt,…

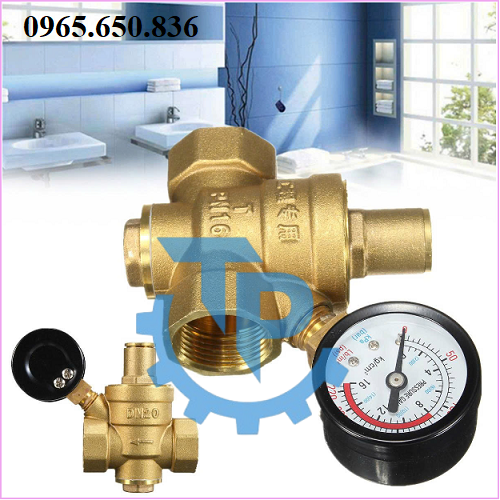

Van giảm áp đồng nối ren.

VI. Ứng dụng và hướng dẫn điều chỉnh định mức áp suất đầu ra của van giảm áp nối ren

6.1. Ứng dụng thực tế của van giảm áp nối ren

Van giảm áp nối ren là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp và dân dụng hiện nay, dòng van này giúp bảo vệ hệ thống khỏi các tác nhân tăng áp đột xuất, giúp ổn định áp suất dòng chảy, tạo điều kiện phù hợp cho các thiết bị được lắp đặt trên đường ống hệ thống hoạt động. Một số ứng dụng cụ thể của dòng van này có thể kể đến như:

• Van được ứng dụng trong các hệ thống đường ống nước dân dụng, các hệ thống nước sinh hoạt chung cư, toàn nhà văn phòng,….
• Van được ứng dụng trong các hệ thống nước tưới tiêu nông trại, các hệ thống tưới tiêu nhà kính, hệ thống nước chăn nuôi gia súc, gia cầm.
• Van được ứng dụng trong các hệ thống đường ống khí nén, các hệ thống khí nén vận hành trong công nghiệp.
• Van được ứng dụng trong các hệ thống đường ống hơi nóng, hệ thống lò hơi, nồi hơi, hệ thống bể bơi 4 mùa,….
• Van được ứng dụng trong các hệ thống điều hòa nhiệt độ HVAC, hệ thống điều hòa trung tâm Chiller.
• Van được ứng dụng trong các hệ thống đường ống sản xuất công nghiệp, đóng gói thực phẩm, đồ uống, bia, rượu,….

Ứng dụng van giảm áp nối ren.

6.2. Hướng dẫn cài đặt định mức áp suất đầu ra của van giảm áp nối ren

Để van giảm áp nối ren có thể hoạt động trong đường ống hệ thống, người sử dụng cần cài đặt áp suất định mức đầu ra của van phù hợp với nhu cầu sử dụng của hệ thống. ĐIều này rất quan trọng bởi nó ảnh hưởng trực tiếp tới hoạt động của van và khả năng vận hành của hệ thống đường ống, dưới đây là hướng dẫn cải đặt áp suất định mức của dòng van này mời quý vị cùng tham khảo.

- Bước 1: Kiểm tra áp suất dòng chảy của đường ống hệ thống, đảm bảo áp suất dòng chảy cao hơn áp suất tối đa của van từ 10 – 25%.

- Bước 2: Kiểu tra áp suất đầu ra của van đã phù hợp với áp suất nhu cầu sử dụng của hệ thống và có phù hợp sử dụng trong hệ thống đường ống.

- Bước 3: Mở nắp van, dùng tua vít hoặc lục lăng để điều chỉnh áp suất đầu ra của van. Để tăng áp suất đầu ra cần quay vít điều chỉnh theo chiều kim đồng hồ và ngược lại để giảm áp suất đầu ra của van.

- Bước 4: Cho van và hệ thống hoạt động thử kiểm tra hoạt động của van, đảm bảo áp suất đầu ra đúng với áp suất mong muốn của hệ thống, nếu chưa cần điều chỉnh lại.

- Bước 5: Hoàn thành điều chỉnh, siết lại chốt cố định vít điều chỉnh và đậy kín nắp van.

Trên đây là bài viết giới thiệu dòng sản phẩm van giảm áp nối ren mà chúng tôi gửi đến quý khách hàng, mòng răng thông qua bài viết chi tiết về dòng van này quý khách hàng sẽ hiểu hơn về dòng van này để có thể sử dụng và vận hành dòng van này đạt hiệu quả cao nhất.

Mọi chi tiết tham khảo thêm vui lòng liên hệ trực tiếp với chúng tôi để nhận được tư vấn chi tiết hơn của sản phâm. Xin chân thành cảm ơn quý khách đã quan tâm và theo dõi bài viết của chúng tôi, rât hân hạnh được đồng hành và phục vụ quý khách trong thời gian gần nhất.
